Vimar Elvox 13F5 - Descrizione; Caratteristiche Tecniche; Unità Elettronica con Telecamera; Description

33
Descrizione
Le unità elettroniche 13F3 (audio) e 13F5 (video) sono impiegabili esclusi-
vamente su impianti con tecnologia Due Fili Plus.
Le unità elettroniche sono dotate di tasti di chiamata ai posti interni di tipo
tradizionaleenellaversionevideo,diTLCcongruppoilluminatoreaLED.
Lecongurazionididefaultsonomodicabiliinmodalità“base”edin
modalità“avanzata”.
Le unità elettroniche 13F3 e 13F5, possono essere utilizzate come ricambio
negli impianti che impiegano le unità elettroniche art. 12F3, 12F5, 89F3
89F5(vediilcapitoloOPERAZIONIPRELIMINARI).
L’abilitazione al funzionamento come 13F3-5 o 12F3-5 o 89F3-5 avviene
attraverso semplici spostamenti di ponticelli di configurazione (vedi capitolo
“operazionipreliminari”).
Nel caso in cui l’impianto sia costituito da più targhe in parallelo o inte-
ressate direttamente dalla chiamata (complesso edilizio) e una di queste
sia già impegnata in una conversazione, nelle altre targhe si visualizzerà
un’indicazionedi“ATTENDEREOCCUPATO”.
Description
Electronic units 13F3 (audio) and 13F5 (video) may only be used in systems
with Plus Due Fili technology.
Theelectronicunitshavetraditionalinternalunitcallbuttons,andthevideo
version has a camera with LED lighting unit.
Thedefaultconfigurationscanbechangedin“standard”and“advanced”
modes.
Electronic units 13F3 and 13F5 can be used as replacements in systems
containing electronic units art. 12F3, 12F5, 89F3 89F5 (see chapter PRE-
LIMINARYPROCEDURES).
Enabling of operation as 13F3-5 or 12F3-5 or 89F3-5 takes place simply by
movingtheconfigurationjumpers(seechapter“preliminaryprocedures”).
Ifthesystemconsistsofseveralentrancepanelsinparallelordirectlyin-
volved in a call (building complex) and one of these is already engaged
inconversation,theotherentrancepanelswilldisplaythemessage“EN-
GAGED-WAIT”.

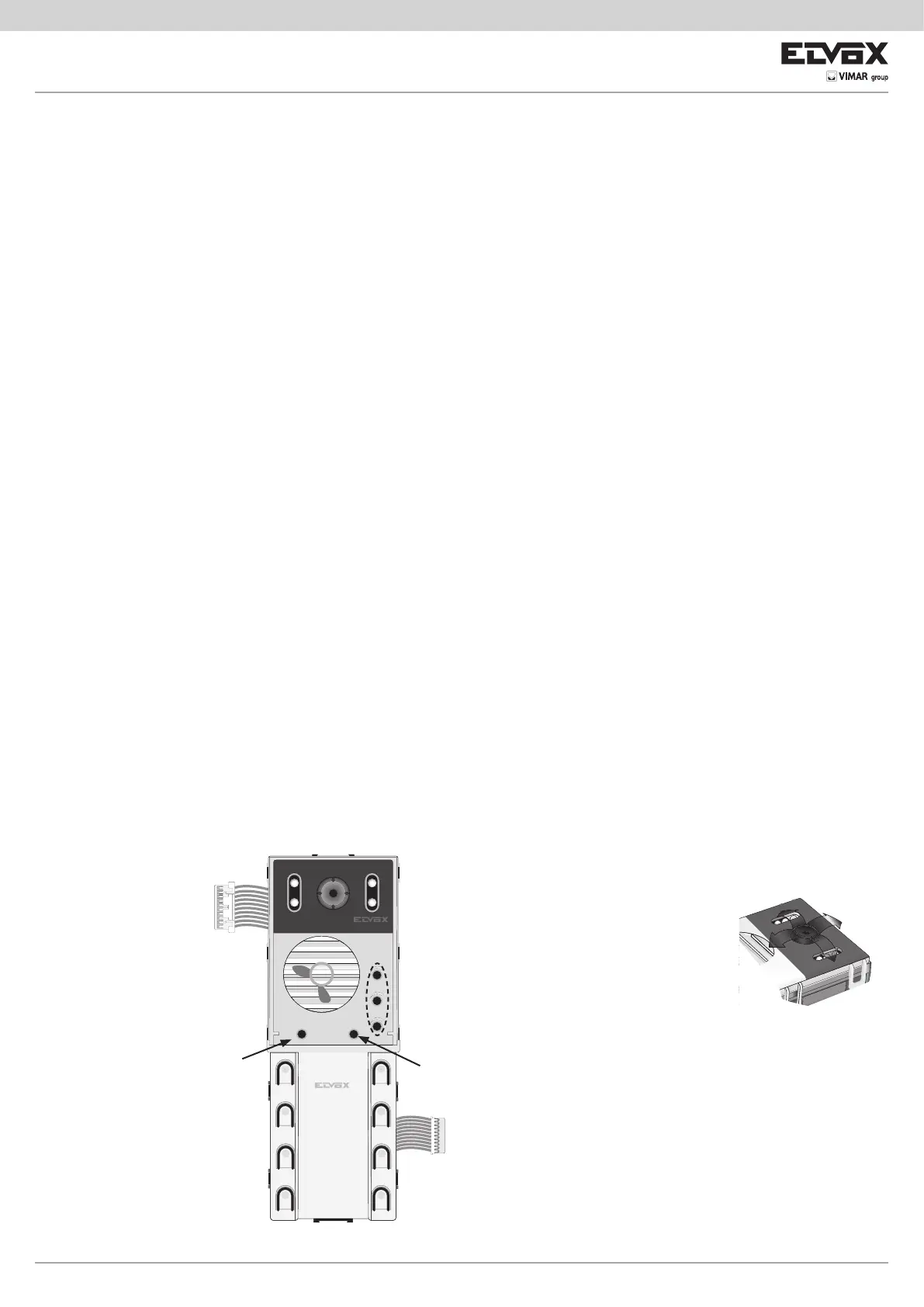

Unità elettronica con telecamera
3
2
1
RST
PRG
B2
B1
EXT+
EXT-
VLED
M
PA
CA
M
S+
S-
+12V
-L
SR
F2
F1
M
X
B2
B1
EXT+
EXT-
VLED
M
PA
CA
M
S+
S-
+12V
-L
SR
F2
F1
M
X
CN2
CN1
CS2411 250105
4
START
SI / YES
5
STOP
NO
6
FINE
END
1
PREC.
PREV
2
SUCC.
NEXT
3
OK
Cablaggio
per collegamento
morsettiera
Cablaggio per collegamento
moduli supplementari
Regolazioni:
1 - Bilanciamento
2-Volumeesterno
3-Volumeinterno
Regolazione manuale
orizzontale e verticale obiettivo
Tasto
programmazione
Reset
Electronic unit with camera
Manual horizontal and
vertical lens adjustment
Wiring
for terminal block
connection
Controls:
1 - Balance
2 - External volume
3-Internalvolume
Programming
button
Wiring for connection of
additional modules
NOTA
: Perabilitarel’unitàelettronicaalfunzionamentoin“MODALITA’
ESTESA”,utilizzarel’interfacciaart.692I/UcollegataadunPCconinstal-
latoilSoftwareSaveProg/EVCom.
NOTE: Toenabletheelectronicunitin“EXTENDEDMODE”,useinterface
art.692I/UconnectedtoaPConwhichtheSaveProg/EVComsoftware
has been installed.
Regolazioni e cablaggi
sono comuni
per 13F3 e 13F5
Adjustments and wiring
are common
for 13F3 and 13F5
Caratteristiche tecniche
- Alimentazione attraverso i morsetti B1, B2.
-TensioneminimasuimorsettiB1,B224Vdc
- Assorbimento in Stand by 60 mA
- Assorbimento in comunicazione 260 mA
- Assorbimento in comunicazione e attivazione serratura 450 mA
- Alimentazione attraverso i morsetti Ext+, Ext-; in caso di tensione di ali-
mentazioneinsufciente o consumocomplessivo massimodelsistema
superiore alla capacità dell’alimentatore.
- Uscita segnale video 16 dBm (13F5)
-SensoreCCDda1/4”(13F5)
-Illuminazioneminima1,0lux(13F5)
- Obbiettivo regolabile manualmente verticalmente ed orizzontalmente
(13F5)
-Temperaturadifunzionamento:-10°C / +55°C.
Technical characteristics
- Power via terminals B1, B2
-MinimumvoltageonterminalsB1,B224Vdc
- Absorption in standby 60 mA
- Absorption in communication 260 mA
- Absorption in communication and lock activation 450 mA
- Power via terminals Ext+, Ext-; if the power supply voltage is insufficient
or the overall maximum consumption of the system is greater than the
capacity of the power supply.
-Videosignaloutput16dBm(13F5)
-1/4”CCDsensor(13F5)
- Minimum illumination 1.0 lux (13F5)
- Lens can be adjusted manually, vertically and horizontally (13F5)
-Operatingtemperature:-10°C/+55°C.
