42920.P

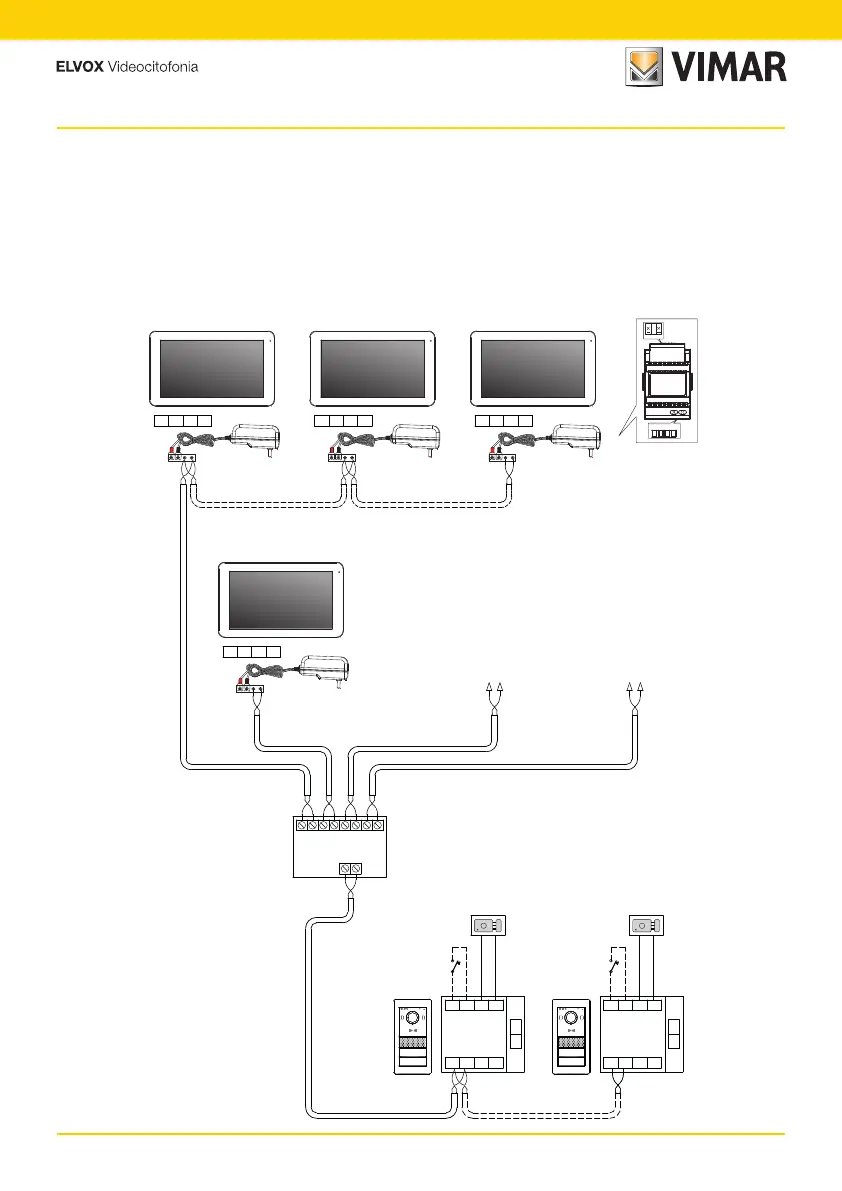

Impianto multi-familiare (max 4 appartamenti) - (Distributore bus richiesto)
Multi-family system (max 4 apartments) - (Bus Distributor required)
Installation multi logements (max 4 appartements) - (Distributeur bus nécessaire)
• Mehrfamilienanlage (max. 4 Wohnungen) - (Bus-Verteiler notwendig)
Instalación multifamiliar (máx 4 apartamentos) - (se requiere distribuidor de bus)
Sistema multifamiliar (máx. 4 apartamentos) - (Distribuidor Bus necessário)
 
4) 
BUS
E
F
C4
BA3 BA4BA1 BA2
+- - +
L N
C2
C0
E
F
L
In
Out
C0
C0
E
F
Out
M
H
G
D
BUS+ BUS- COM
NO/NC
GND EXIT GND LOCK
GND CCTV
BUS+ BUS- COM
NO/NC
GND EXIT GND LOCK
GND CCTV
BUS+ BUS- COM
NO/NC
GND EXIT GND LOCK
GND CCTV
BUS+ BUS- COM
NO/NC
GND EXIT GND LOCK
GND CCTV
A1
B
24V GND BUS1 BUS2
Red
Black
A2
B
24V GND BUS1 BUS2
Red
Black
A1.2
B
24V GND BUS1 BUS2
Red
Black
A1.3
B
24V GND BUS1 BUS2
Red
Black
A1
B
24V GND BUS1 BUS2
Red
Black
A1.2
B
24V GND BUS1 BUS2
Red
Black
A1.3
B
24V GND BUS1 BUS2
Red
Black
E
F
C2
BUS+ BUS- COM
NO/NC
GND EXIT GND LOCK
GND CCTV
C1 C1
E
F
BUS+ BUS- COM
NO/NC
GND EXIT GND LOCK
GND CCTV
E
F
BUS+ BUS- COM
NO/NC
GND EXIT GND LOCK
GND CCTV
+- - +
L N
Ad appartamento 3
To apartment 3
Par appartement 3
Zur Wohnung 3
Al apartamento 3
Para o apartamento 3

3
Ad appartamento 4
To apartment 4
Par appartement 4
Zur Wohnung 4
Al apartamento 4
Para o apartamento 4

4
Apartment ID = 1
Device ID = Master
Apartment ID = 1
Device ID = Ext 1
Apartment ID = 1
Device ID = Ext 2
Apartment ID = 2
Device ID = Master
ID = 0 ID = 1
