ESTABILIZADOR DE LA SENAL
VÉDEO
En la ficha de interconexion del monitor
(en la plancha de fijación) hay un conec-
tor (A-B-C) y un puente para el balance
de la señal vídeo (Fig. 9). Este puente
debe ser utilizado en las instalaciones
donde hay más aparatos (teléfonos o
monitores) conectados en serie (Fig. 8).
En una configuración en serie desplazar
el puente sólo del último aparato en la
posción “B” y mantener los puentes de
los otros teléfonos o videoteléfonos en
la posición inicial, es decir “A” (ninguna
terminación).
Para las otras configuraciones de cone-
xionado ver el: “PROSPECTO TERMINA-
CIÓN PARA INSTALACIONES DE DOS
HILOS ELVOX” indicado en la secciòn de
los esquemas de conexionado.
A
B
C
Fig. 9
Fig. 8
B
A
A
A

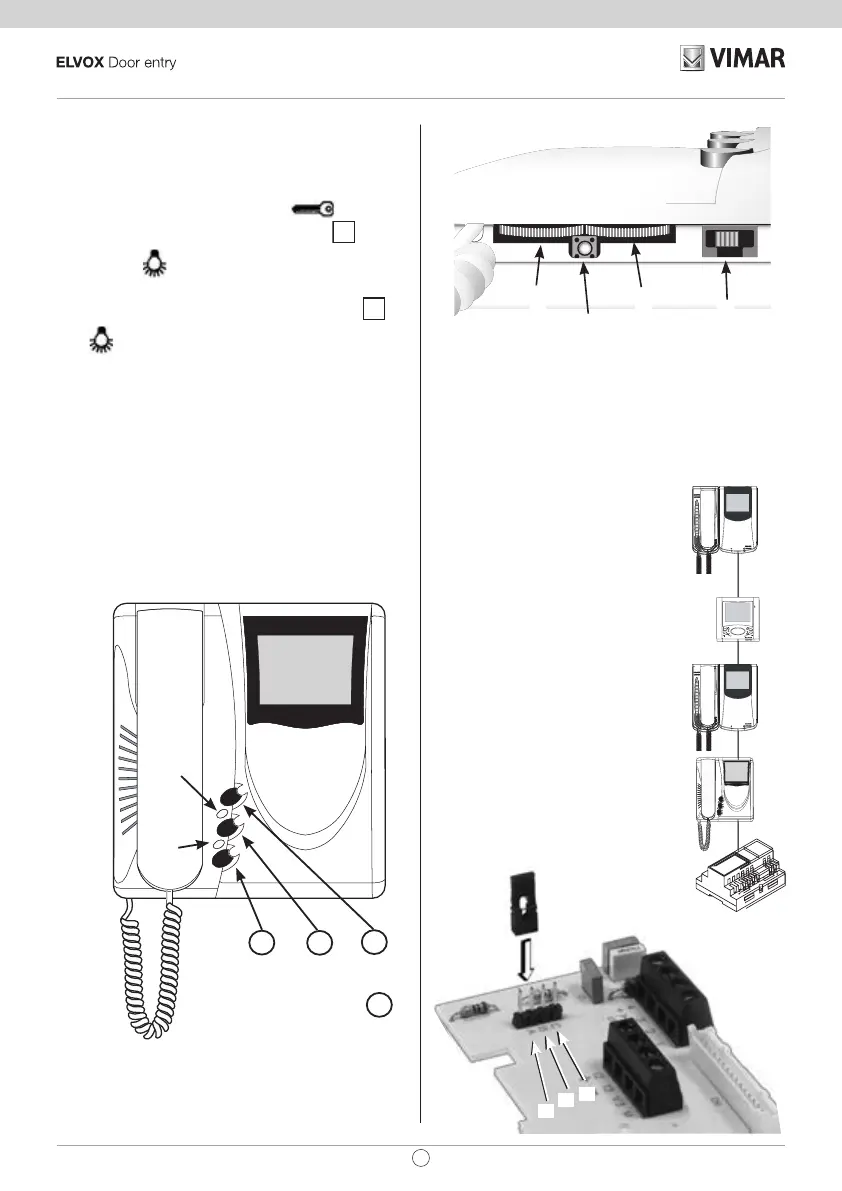

Controles y regulaciones (figs. 3 - 4)
A - Control de la intensidad del timbre y exclusión.
B - Control de la luminosidad.
C - Control del contrasto para 6329 y color para 6329/C,
6329/CD.
D - Pulsador de mando de la cerradura
E - Pulsador para el autoencendido del equipo
.
F - Pulsador
para servicio auxiliar, 1° relé del 1° actua-
dor art. 69RH.
Accionando simultáneamente los pulsadores
y
, se activa un segundo servicio auxiliar, 2° relé del
1er actuador art. 69RH (o Art. 69RH).
G - Pulsador RESET para programar el vídeo-portero.
H - Led de señalización de timbre excluido. Se enciende de
forma fija cuando el timbre se ha excluido mediante el
cursor “A” y parpadea cuando se han rechazado llamadas
(led rojo).
I - LED de puerta abierta. En las instalaciones en las cuales
se utiliza dicha función, el led permanece encendido de
manera fija cuando la puerta/cancela está abierta (led
verde).
P1 + P2 =
P3
(Pulsar simultáneamente)
D
F
E
H
I
Fig. 3
P1
P2
P0
A
C
B
G
Fig. 4
A
B
C
Fig. 9
Fig. 8
B
A
A
A
27
ES
6329, 6329/C, 6329/CD
