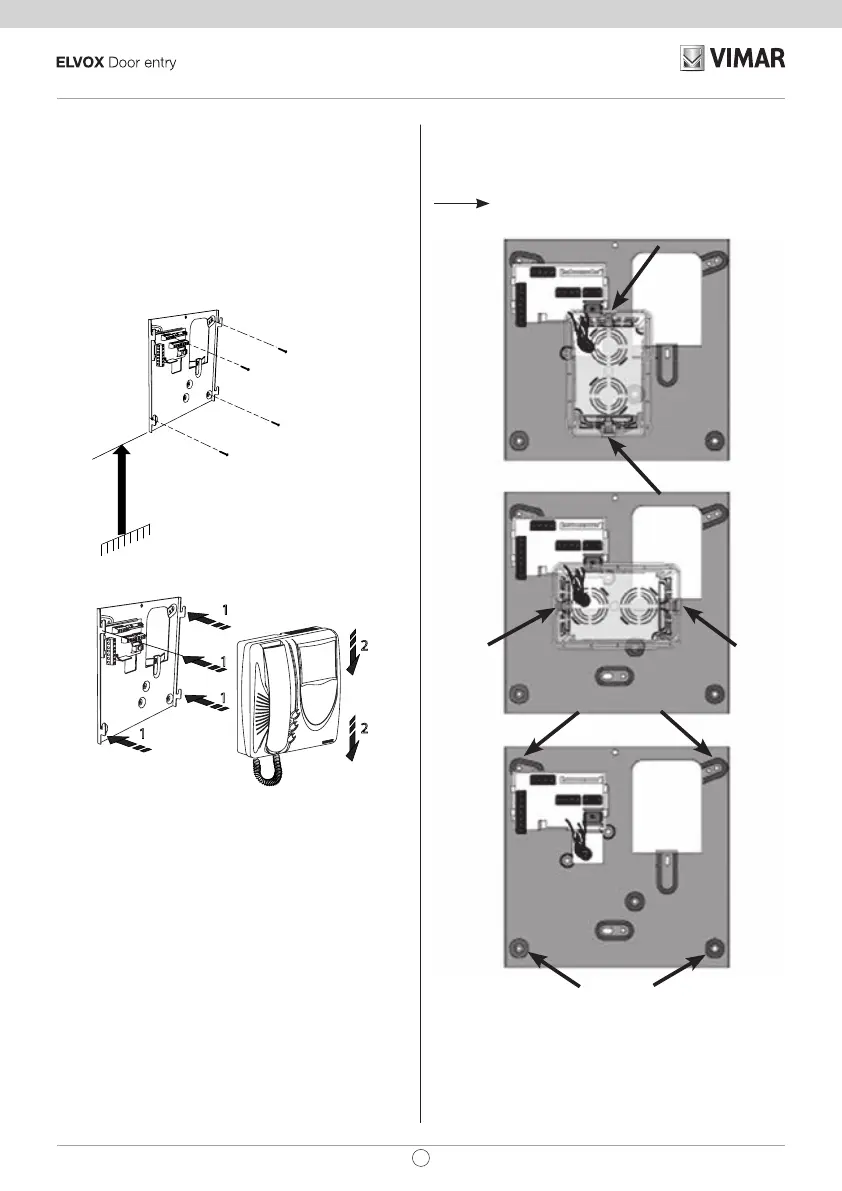

INSTALACIÓN
- Instalar el monitor lejos de fuentes luminosas y de calor.
- Sujetar la placa de fijación del monitor a la pared, con el
borde inferior a aproximadamente 1,40 m del suelo (fig. 5).
- Efectuar las conexiones de la caja de conexiones del mo-
nitor.
- Introducir el monitor siguiendo el sentido indicado por las
flechas 1 y 2 (fig. 6).
Puntos de fijación
La placa se puede instalar con tacos a presión o mediante una
caja de empotrar de 3 módulos (horizontal o vertical).
1,40
Fig. 5
1
1
1
2
2
1
Fig. 6
Fig. 7
28
ES
6329, 6329/C, 6329/CD
