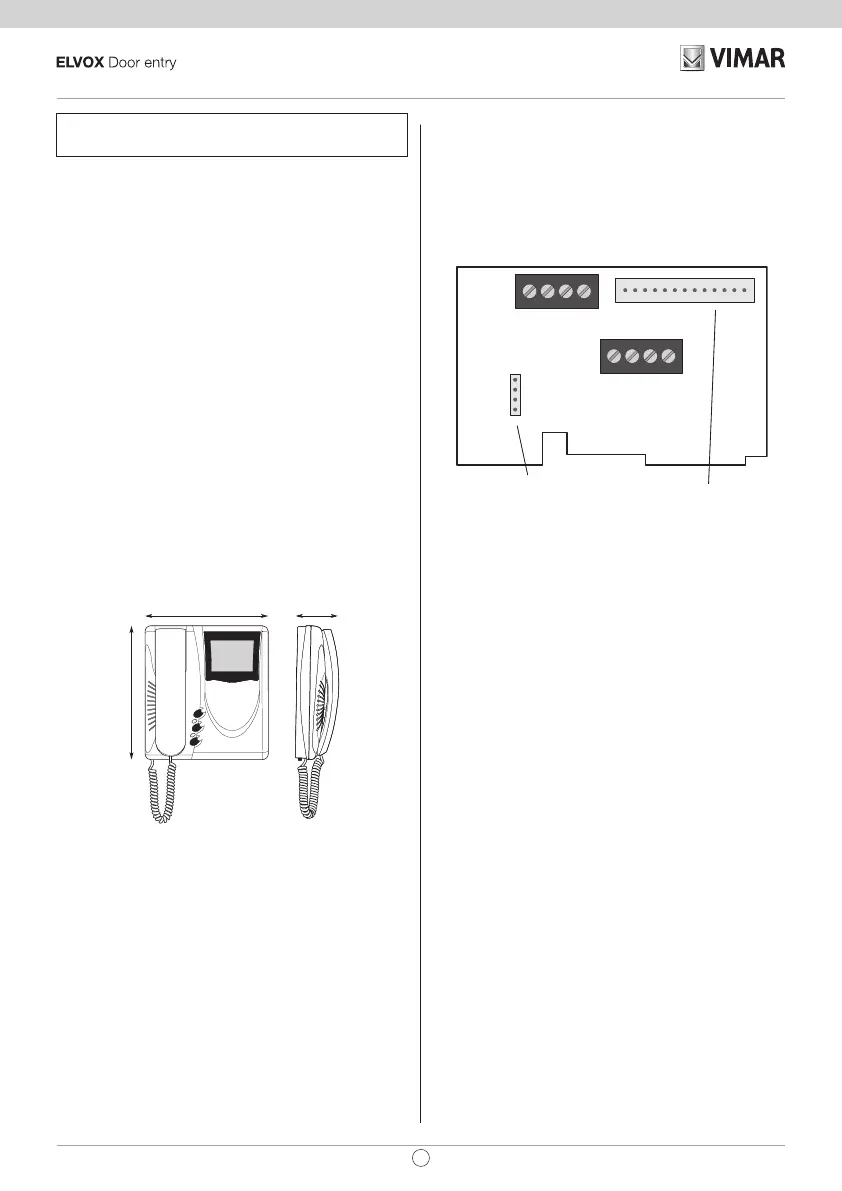

Fig. 1
Características técnicas do monitor
- Monitor de montagem saliente em ABS
- Placa de encaixe rápido e parafusos e buchas para a fixa-
ção na parede ou em caixa de 3 módulos.
- TFT LCD 3,5”
- Circuito electrónico em placas intercambiáveis.
- Sinal de vídeo standard CCIR 625 linhas 50 imagens, para
6329 e PAL para 6329/C, 6329/CD.
- Banda passante vídeo 4 MHz
- Temperatura de funcionamento de 0° a +40° C.
- Campainha electrónica.
- Entrada para chamadas do patamar com campainha distinta
da chamada da botoneira.
- Saída para campainha suplementar Art. 860A.
- Alimentação do bus.
- Entrada para alimentação suplementar (Art. 6923) para os
casos em que a instalação seja configurada para permitir
o acendimento de mais do que dois monitores simultanea-
mente.
DESCRIÇÃO
O art. 6329 e 6329/C e 6329/CD é um monitores da série Gio-
tto com ecrân a P/B (6329) e a cores (6329/C, 6329/CD) para
instalações de videoporteiros com sistema Due Fili Plus. São
fornecidos de série com 3 botões, um para a abertura do trinco,
um para o autoacendimento do monitor na instalação mesmo
que não tenha sido chamado e um para o serviço da luz das es-
cadas. Fornecidos com regulação do volume da chamada para
3 níveis e a exclusão da chamada. As sinalizações luminosas
de: chamada excluída, chamadas sem resposta, serviços não
disponíveis e porta/portão aberto, são assinaladas através de
dois LED’s (vermelho e verde) existentes no monitor.
A instalação do monitor pode ser efectuada na versão de mon-
tagem saliente, com o suporte (R684) fornecido com o monitor,
ou na versão de mesa com o auxílio dos kit’s de transformação
art. 661A ou 661F.
* O artigo 6329/CD está preparado para ser utilizado com os
aparelhos acústicos dos deficientes auditivos. Para o activar,
seleccione a posição “T” do aparelho acústico.
Régua de bornes de ligação e conectores
3, 4) Ligação da campainha suplementar.
1, 2) Linha BUS.
12 +,13 -) Alimentação suplementar para monitor com alimen-
tador art. 6923.
V3, M) Ligação para botão de chamada do patamar.
CN1) Ligação para monitor.
É possível descarregar o manual de instruções no site www.
vimar.com
BL BIRO A+ CAA- VARIAT.
SERR.
SERIALE
PRG.
T1
T2
T3
T4
VIDEO
ELVOX
CS2350
271103
4 3 2 1
A S
+
BUS
12 13 V3 M
EXT. 24V
F.P.
+ -
CN2
C
B
A
CN1
1
1
2
4
5
6S
6P
-
+
T1
T2
T3
T4
Per art. 6153/682
RESET
SERRATURA
Per art. 6009 o
6009/C
Stabilizzazione
segnale video
TR1
TR2
BALANCEADOR DO
SINAL VIDEO
PARA MONITOR
R684
220 mm
71 mm
204 mm
32
PT
6329, 6329/C, 6329/CD
