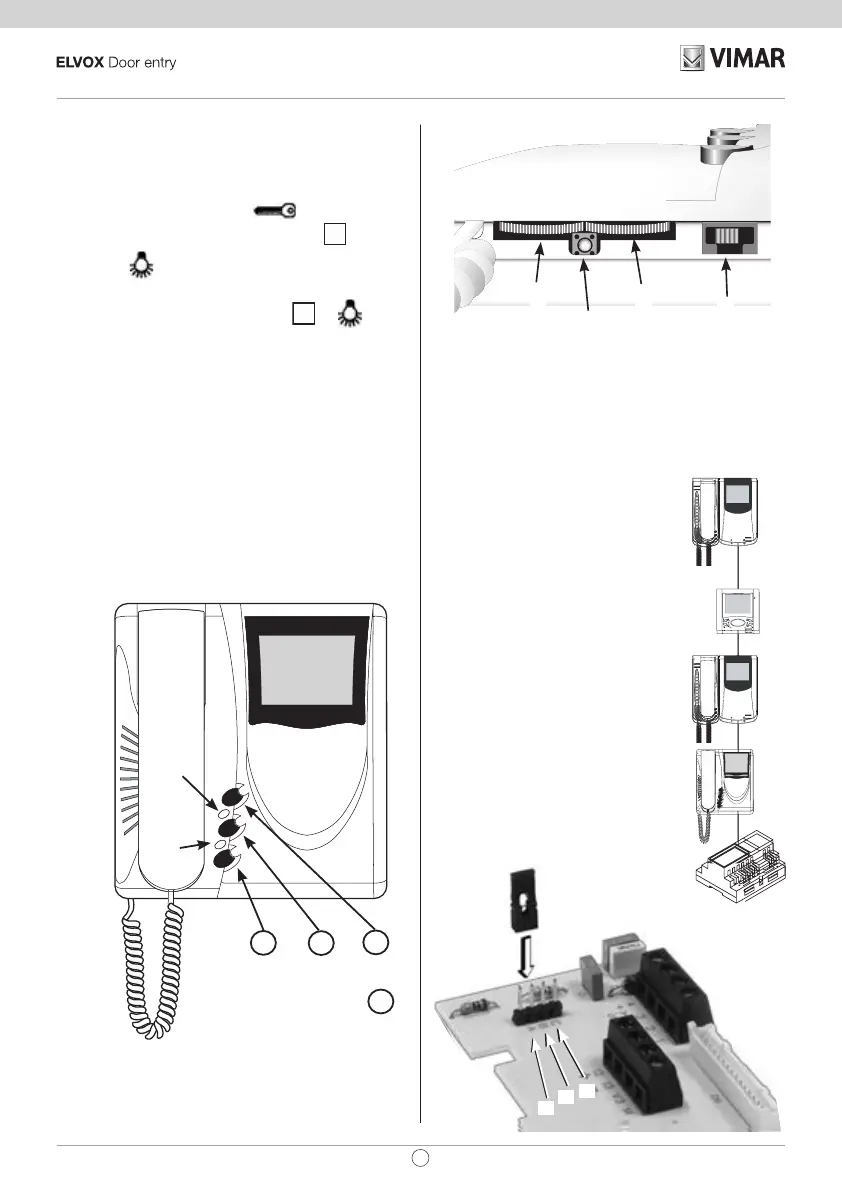

BALANCEADOR DO SINAL
VIDEO
Na placa de interligação do monitor (na
chapa de fixação) há um conector (A-B-
C) e uma ponte para o balanceamento do
sinal video (Fig. 9). Esta ponte deve ser
utilizada nas instalações onde há mais
aparelhos (telefones ou monitores) liga-
dos em série (Fig. 8) .
Mover a ponte na posição “Terminazione
100 Ohm” (terminação 100 Ohm) só no
último aparelho e manter as pontes do
outros aparelhos na posição inicial «Nes-
suna Terminazione» (Nenhuma Termi-
nação).
Para as outras configurações de ligação
ver a “TABELA TERMINAÇÃO PARA
INSTALAÇÕES DE DOIS FIOS ELVOX”
indicada na secçào dos esquemas de
ligação.
A
B
C
Fig. 9
Fig. 8
B
A
A
A
Controlos e regulações (Fig. 3 - 4)
A – Controlo do volume e exclusão da campainha
B – Controlo da intensidade.
C - Controlo do contraste para 6329 e cor para 6329/C, 6329/
CD.
D - Botão de comando do trinco
.
E - Botão de autoacendimento da instalação
.
F - Botão
para serviço auxiliar, 1° relé do 1° actuador
art. 69RH.
Pressionando juntamente os botões
e , activa-
-se um 2° serviço auxiliar, 2° relé do 1° actuador art.
69RH.
G - Botão RESET para programações do monitor.
H - LED campainha excluída. Acende-se a luz fixa quando
a campainha for excluída através do cursor “A” e fica
intermitente quando forem recusadas chamadas (LED
vermelho).
I - LED porta aberta. Nas instalações em que esta função é
utilizada, o LED permanece aceso com luz fixa quando a
porta/portão está aberta (LED verde).
P1 + P2 =
P3
(Pressionar simultánemente)
D
F
E
H
I
Fig. 3
P1
P2
P0
A
C
B
G
Fig. 4
A
B
C
Fig. 9
Fig. 8
B
A
A
A
33
PT
6329, 6329/C, 6329/CD
