INSTALAÇÃO
- Instalar o monitor afastado de fontes luminosas e de
calor.
- Fixar, na parede, a placa de encaixe do monitor a uma al-
tura aprox. de 1,40 m entre o bordo inferior e o pavimento
(Fig. 5).
- Efectuar as ligações na régua de bornes do monitor.
- Inserir o monitor seguindo o sentido das setas 1 e 2 (Fig.
6).
Pontos de fixação
A instalação da placa pode-se efectuar-se utilizando uma caixa
de embeber de 3 módulos (horizontal ou vertical) ou usando
parafusos e buchas de pressão.

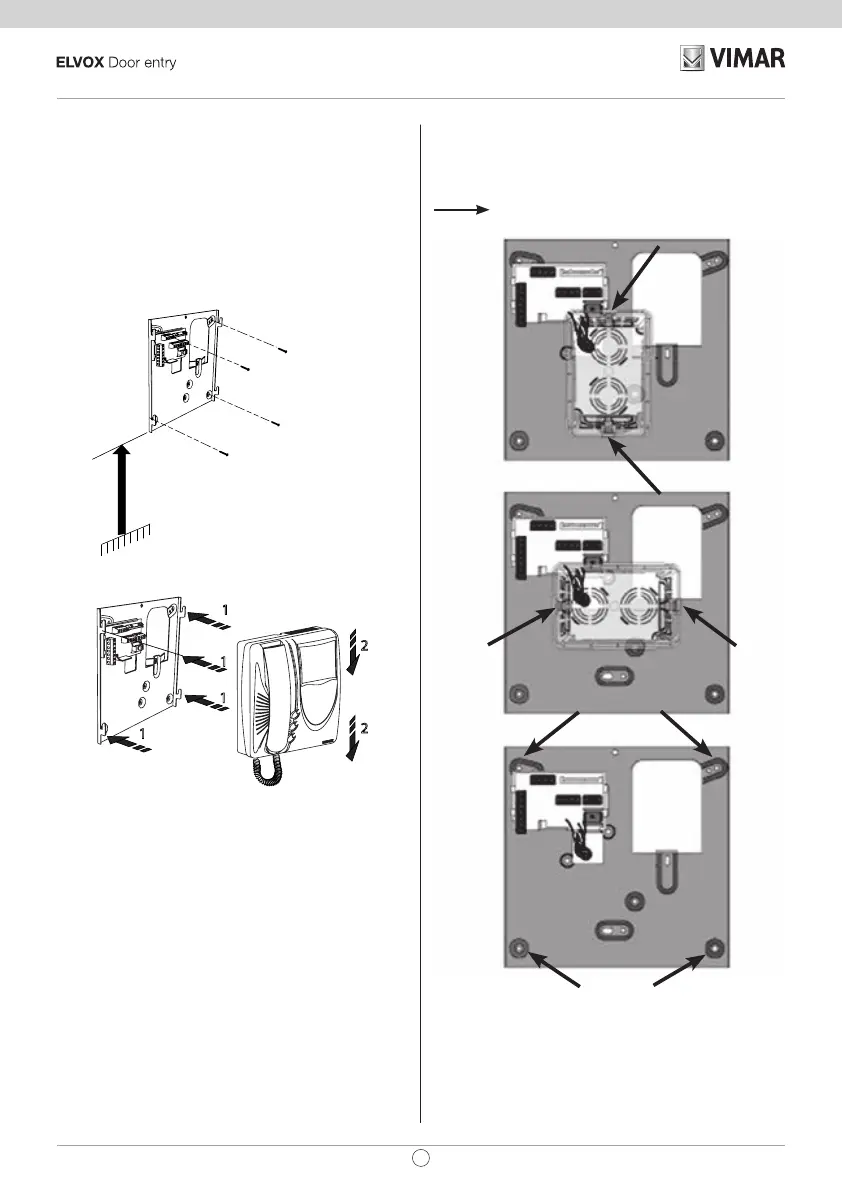

1,40
Fig. 5
1
1
1
2
2
1
Fig. 6
Fig. 7
34
PT
6329, 6329/C, 6329/CD
