TAB: 7559
IT

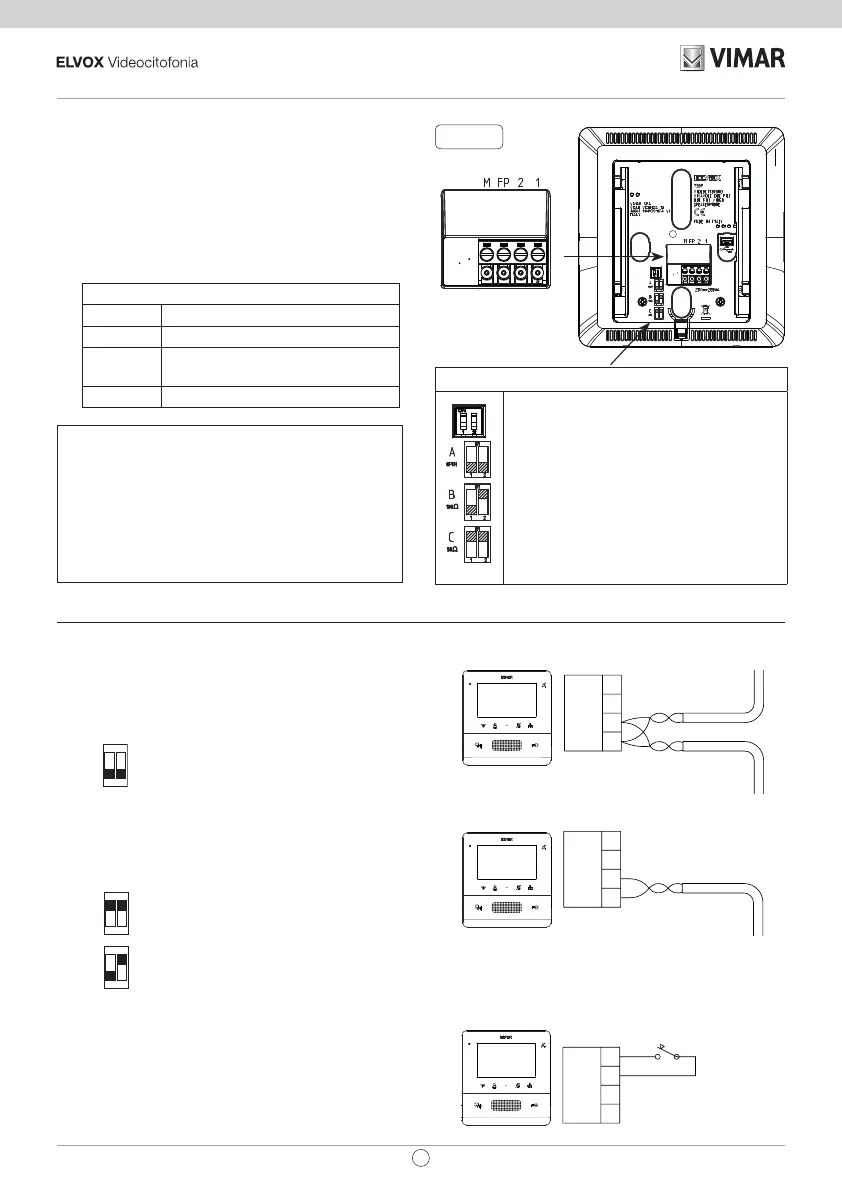

Connessioni
Sul retro è presente una morsettiera per:
• Il collegamento del bus Due Fili Plus
• L’ingresso Fuori Porta locale. La distanza massima del
collegamento è 10 m. Tramite congurazione eseguita
da SaveProg può essere utilizzato come ingresso per la
funzione Allerta. Vedere il relativo paragrafo nel manuale
di installazione e utilizzo.
Morsettiera di collegamento
Morsetti Funzione
1, 2 Linea digitale BUS DUE FILI PLUS.
FP Ingresso tasto chiamata Fuori Porta
locale (riferimento al morsetto M).
M Riferimento massa
Nota: l’Art. 7559 non dispone dei morsetti per l’alimentazione
supplementare. Per questo motivo se la sezione del bus Due Fili
nel quale il posto interno si trova dovesse essere impegnata in
un’altra chiamata / conversazione o un altro 7559 o 40505 dovesse
essere acceso per qualsiasi motivo e in qualsiasi stato, un secondo
7559 o 40505 non si potrà accendere e all’utente verrà dato un
avviso mediante un tono. L’unica azione possibile è il comando di
serratura, luce scale e ausiliario mediante i tasti dedicati, se non
congurati per altri utilizzi, e si può utilizzare la funzione Allerta
come descritto nel manuale di installazione e utilizzo.
Fig. 4
Collegamento
Collegamento del posto interno in configurazione
entra/esci
Montante
Schema di collegamento entra/esci
Schema di collegamento con cavo che termina nel posto interno
Variante per il collegamento del pulsante
fuoriporta o allerta
Collegamento dei morsetto FP/M
2
1
FP
M
2
1
FP
M
K
C
50Ω
B
100Ω
A
OPEN
ON
12
ON
12
ON
12
C
50Ω
B
100Ω
A
OPEN
ON
12
ON
12
ON
12
Terminazione da applicare
Terminazione da applicare in funzione
dell’impedenza caratteristica del cavo
2
1
FP
M
Montante
Collegamento del posto interno in congurazione
terminale
Terminazione Video
Selezionare Dip switch per la terminare il
segnale video
A) se il cavo del BUS entra nei morsetti 1, 2 e
prosegue ad un altro posto interno.
B) quando un cavo BUS con impedenza caratte
-
ristica di 100 Ohm (cavo Elvox 732I o 732H)
entra nei morsetti 1, 2 ed il montante si ferma
nel posto interno
C) quando un cavo BUS con impedenza carat
-
teristica di 50 Ohm (cavo Cat.5 o Cat.6 con i
doppini accoppiati) entra nei morsetti 1, 2 ed
il montante si ferma nel posto interno.
