Installazione
Importante: Si consiglia di installare il dispositivo ad un’al-
tezza di circa 160 cm dal pavimento facendo attenzione a
non esporlo a fonti dirette di illuminazione in modo da evitare
fastidiosi fenomeni di riflessione sulla superficie dello schermo
LCD.
Nota: in fig. 1 le misure di installazione consigliate, salvo diver
-
se indicazioni della normativa vigente in materia.
1. Fissare la piastra a parete, con staffa metallica, su scatola:
circolare 2M (Vimar V71701), 3M (Vimar V71303, V71703)
verticale e quadrata British standard.
2. Cablare la morsettiera (Fig. 4).
3. Provvedere alla terminazione del segnale video (Fig. 4)
4. Alloggiare il videocitofono nel seguente modo: posizionare
il videocitofono sulla piastra tenendolo leggermente solle
-
vato, a questo punto tenendo premuto il frontale fare una
leggera pressione verso il basso fino all’aggancio.
5. Nel caso in cui fosse necessario togliere il videocitofono
è necessario agire facendo una leggera pressione nell’ap
-
posita levetta (Fig. 3) e sollevare (dal basso verso l’alto) in
modo da sganciare il videocitofono dal telaio.

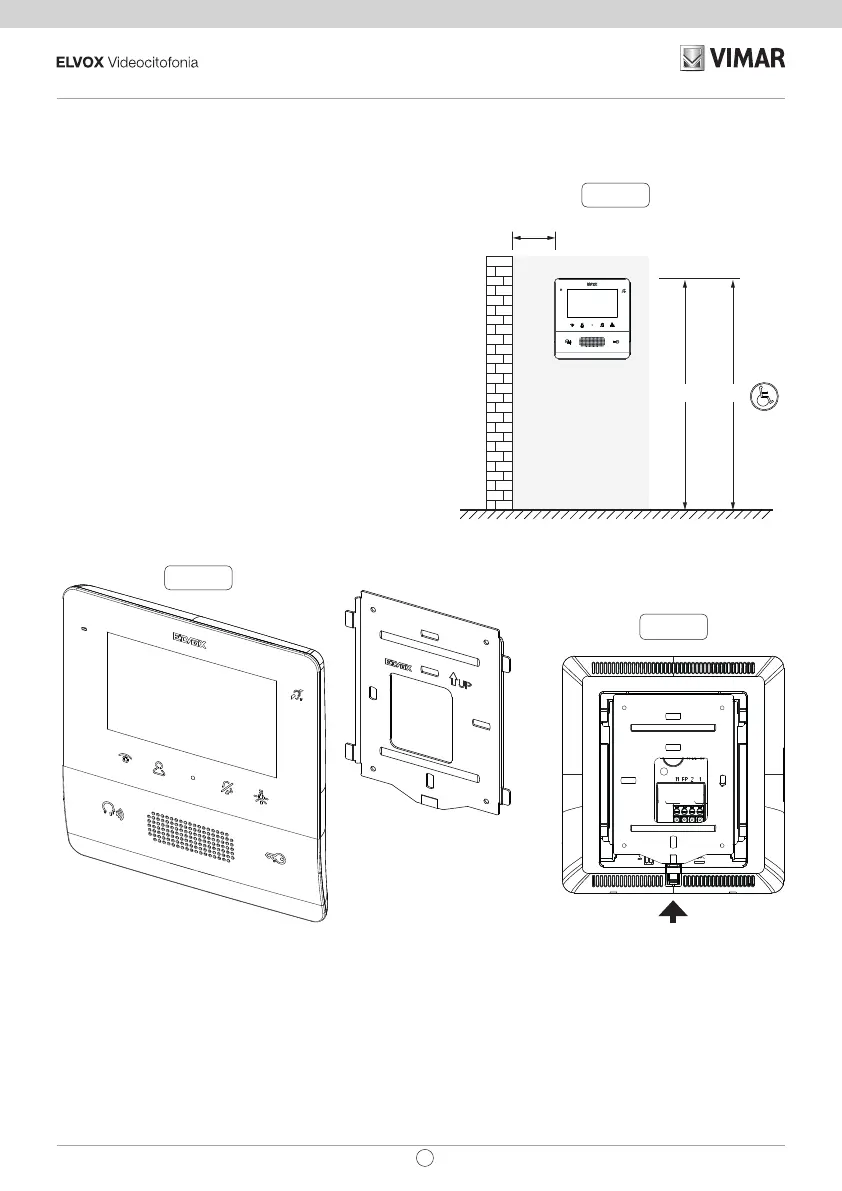

Fig. 1
1,20m1,60 / 1,65m
> 10 cm
Fig. 3
Fig. 2
