Tab 7S Up 40517
2 - Terminaison Bus Due Fili Plus (Dip-Switch de conguration)
3 - Connecteur (réceptacle) USB type C : interface de
connexion à un ordinateur pour la conguration et/ou la
mise à jour rmware à l’aide du logiciel SaveProg.
1 - Validation alimentation via BUS (*)
OFF = Alimentation supplémentaire (6923).
ON = Alimentation via BUS.

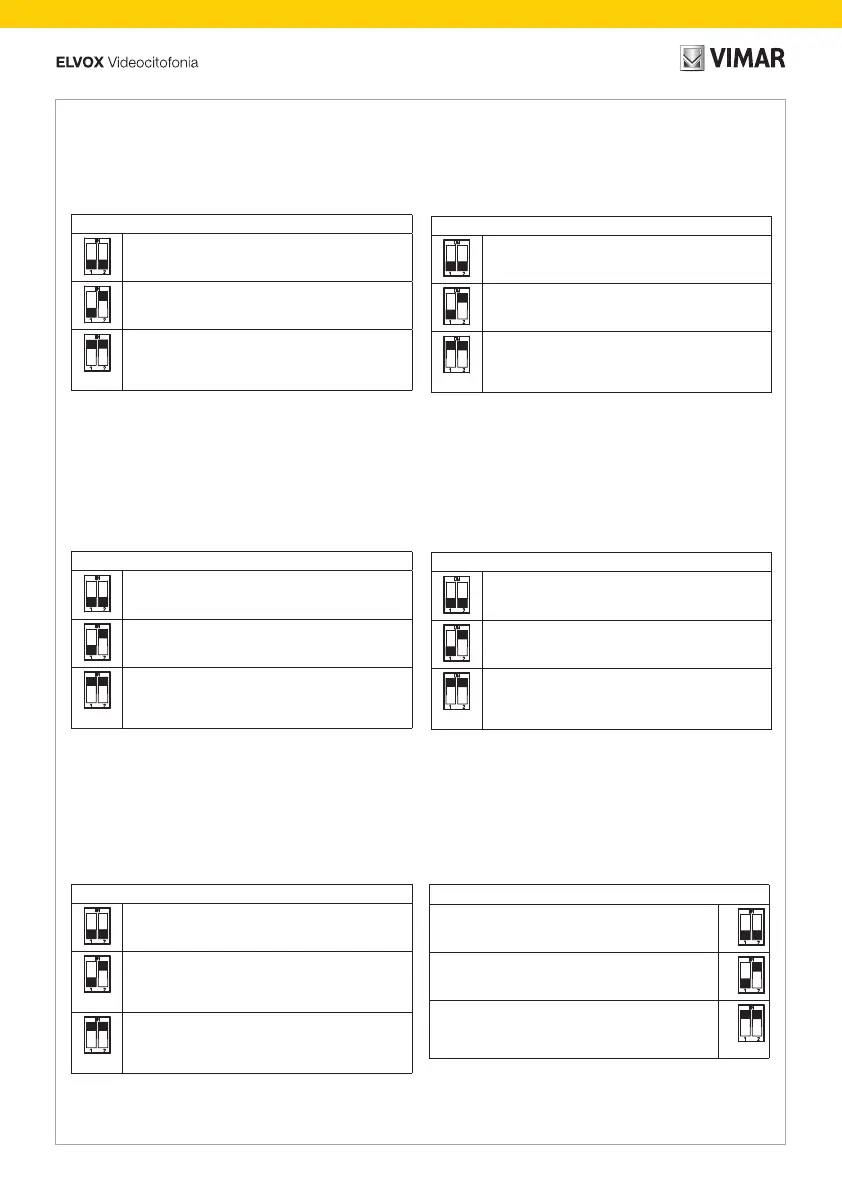

TABLEAU SWITCH
A = Le câble du BUS arrive aux bornes 1, 2 puis se dirige
vers un autre poste intérieur
B = Le câble BUS avec une impédance caractéristique de
100 ohms (câble Elvox 732I ou 732H) arrive aux bornes 1,
2 et la colonne montante s'arrête au poste intérieur
C = Le câble BUS avec une impédance caractéristique
de 50 ohms (câble cat. 5 ou cat. 6 à paires torsadées)
arrive aux bornes 1, 2 et la colonne montante s'arrête au
poste intérieur
2 - Bus-Abschluss Due Fili Plus (Dip-Schalter für Konguration)
3 - USB-Stecker Typ C (Receptacle): Schnittstelle zum
Anschluss an einen PC für die Konguration und/oder
Firmwareaktualisierung mittels der Software SaveProg.
1 - Freigabe der Versorgung über BUS (*)
OFF = Versorgung über Zusatznetzteil (6923).
ON = Versorgung über BUS.
SCHALTERTABELLE
A = Das BUS-Kabel tritt in die Klemmen 1, 2 ein und führt zu
einer anderen Innenstelle
B = Das BUS-Kabel mit typischer Impedanz 100 Ohm (Elvox
Kabel 732I oder 732H) tritt in die Klemmen 1, 2 ein und die
Steigleitung endet an der Innenstelle
C = Das BUS-Kabel mit typischer Impedanz 50 Ohm
(Kabel Cat.5 oder Cat.6 mit gepaarten Doppeladern) tritt
in die Klemmen 1, 2 ein und die Steigleitung endet an der
Innenstelle
2 - Terminación Bus Due Fili Plus (conmutador DIP de
conguración)
3 - Conector (receptacle) USB tipo C: interfaz de conexión a
un PC para la conguración y/o actualización del rmware
mediante el software SaveProg.
1 - Habilitación de la alimentación por BUS (*)
OFF = Alimentación mediante alimentador adicional
(6923).
ON = Alimentación mediante BUS.
TABLA DE LOS CONMUTADORES DIP
A = El cable del BUS entra en los bornes 1, 2 y continúa
hasta otro aparato interno
B = El cable BUS con impedancia característica de 100
ohmios (cable Elvox 732I o 732H) entra en los bornes 1, 2
y el montante termina en el aparato interno
C = El cable BUS con impedancia característica de 50
ohmios (cable Cat.5 o Cat.6 con los cables de pares
acoplados) entra en los bornes 1, 2 y el montante
termina en el aparato interno
2 - Terminação Bus Due Fili Plus (Dip Switch de conguração)
3 - Conector (receptacle) USB type C: interface de ligação a um PC
para a conguração e/ou atualização do rmware através do
software SaveProg.
1 - Habilitação da alimentação a partir do BUS (*)
OFF = Alimentação através de alimentador suplementar
(6923).
ON = Alimentação através de BUS.
TABELA SWITCH
A = O cabo do BUS entra nos terminais 1, 2 e continua para
um outro posto interno
B = O cabo BUS com impedância característica de 100
Ohm (cabo Elvox 732I ou 732H) entra nos terminais 1, 2 e a
coluna montante para no posto interno
C = O cabo BUS com impedância característica de 50 Ohm
(cabo Cat.5 ou Cat.6 com os pares entrançados acoplados)
entra nos terminais 1, 2 e a coluna montante para no posto
interno
2 - Τερματισμός Bus Due Fili Plus (Dip Switch διαμόρφωσης)
3 - Συνδετήρας (υποδοχή) USB τύπου C: interface σύνδεσης
σε Η/Υ για τη διαμόρφωση ή/και την ενημέρωση
υλικολογισμικού μέσω του λογισμικού SaveProg.
1 - Ενεργοποίηση τροφοδοσίας από BUS (*)
OFF = Τροφοδοσία μέσω συμπληρωματικού τροφοδοτικού
(6923).
ON = Τροφοδοσία μέσω BUS.
ΠΙΝΑΚΑΣ SWITCH
A = Το καλώδιο του BUS εισάγεται στις επαφές κλέμας 1,
2 και συνεχίζει προς άλλο εσωτερικό σταθμό
B = Το καλώδιο BUS με χαρακτηριστική σύνθετη
αντίσταση 100 Ohm (καλώδιο Elvox 732I ή 732H)
εισάγεται στις επαφές κλέμας 1, 2 και η κεντρική γραμμή
τερματίζεται στον εσωτερικό σταθμό
Γ = Το καλώδιο BUS με χαρακτηριστική σύνθετη
αντίσταση 50 Ohm (καλώδιο κατ.5 ή κατ.6 με τα ζεύγη
συνδεδεμένα) εισάγεται στις επαφές κλέμας 1, 2 και η
κεντρική γραμμή τερματίζεται στον εσωτερικό σταθμό
(Dip switch)     ) Bus Due Fili Plus  - 2
(  
      :C USB ()  - 3
.SaveProg        / 
(*) BUS       - 1
.(6923)        = () OFF
.BUS      = () ON
 
   2 1     BUS     = A
 
 Elvox 732I )  100    BUS   = B
      2 1     (732H
Cat.6  Cat.5 )  50    BUS   = C
  2 1     (   
   
