Vimar ELVOX TAB 7S User Manual

12
Tab 7S Up 40517
2 - Terminazione Bus Due Fili Plus (Dip Switch di
congurazione)
TABELLA SWITCH
A = Il cavo del BUS entra nei morsetti 1, 2 e prosegue ad
un altro posto interno
B = Il cavo BUS con impedenza caratteristica di 100 Ohm
(cavo Elvox 732I o 732H) entra nei morsetti 1, 2 ed il
montante si ferma nel posto interno
C = Il cavo BUS con impedenza caratteristica di 50 Ohm
(cavo Cat.5 o Cat.6 con i doppini accoppiati) entra nei
morsetti 1, 2 ed il montante si ferma nel posto interno
3 - Connettore (receptacle) USB type C: interfaccia di
connessione ad un PC per la congurazione e/o
aggiornamento rmware tramite il software SaveProg.
1 - Abilitazione alimentazione da BUS (*)
OFF = Alimentazione tramite alimentatore supplementare
(6923).
ON = Alimentazione tramite BUS.
2 - Due Fili Plus Bus termination (Conguration Dip Switch)
SWITCH TABLE
A = the BUS cable enters terminals 1, 2 and continues to
another indoor station
B = The BUS cable with a characteristic impedance of 100
Ohms (Elvox 732I or 732H cable) enters terminals 1, 2 and
the riser stops in the indoor station
C = The BUS cable with characteristic impedance of 50
Ohms (Cat. 5 or Cat. 6 twisted pair cable) enters terminals 1,
2 and the riser stops in the indoor station
3 - Connector (receptacle) USB type C: connection interface with
a PC for conguration and/or updating of rmware via the
SaveProg software.
1 - Enabling power supply from BUS (*)
OFF = Power supply via additional power supply unit (6923).
ON = Power supply via BUS.

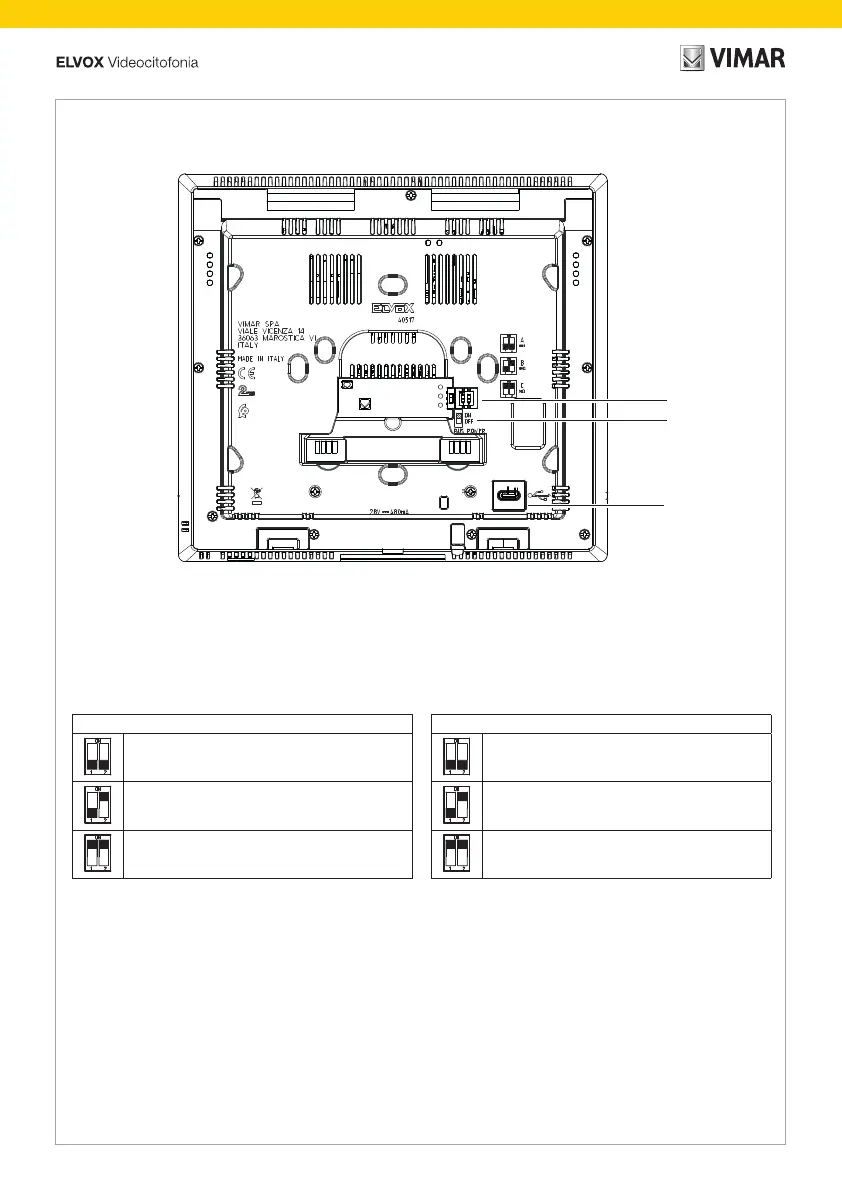

• Vista retro
• Rear view
• Face arrière
• Rückansicht
• Vista posterior
• Vista traseira
• Πίσω πλευρά
•   
2
3
1
