20
TAB: 40505
FR

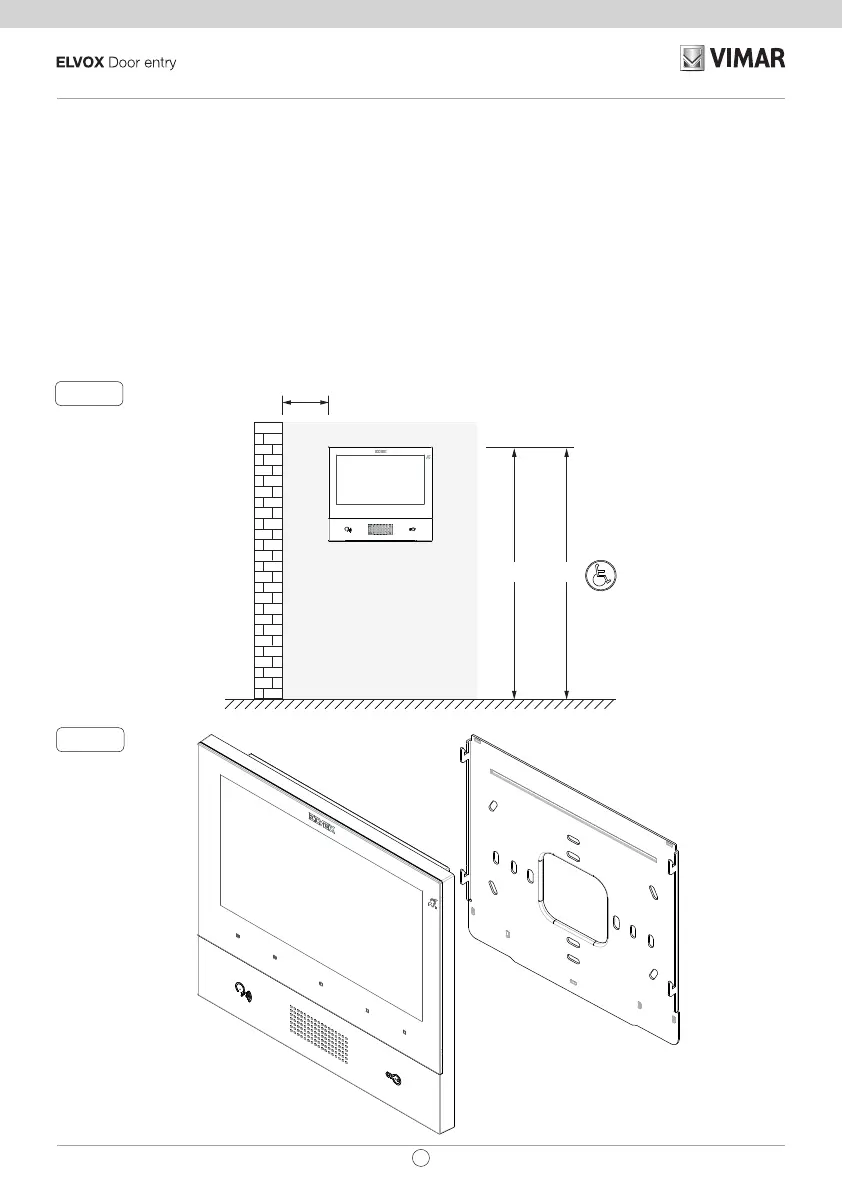

Fig. 1
Fig. 2
Installation
Important :
Il est conseillé d'installer le dispositif à 160 cm du sol en ayant soin de ne pas l'exposer directement à une
source d'éclairage afin d'éviter tout reflet sur l'écran LCD.
Remarque : la fig. 1 indique les cotes conseillées pour l'installation, sauf autre disposition de la législation en vigueur.
1. Fixer la plaque en saillie, avec étrier métallique, sur boîtier : rond 2M (Vimar V71701), 3M (Vimar V71303, V71703)
horizontal et vertical, 4+4M (Vimar V71318, V71718) et carré British standard.
2. Câbler le bornier (fig. 5).
3. Réaliser la terminaison du signal vidéo (fig. 6).
4. Positionner le portier-vidéo de la manière suivante : placer le portier-vidéo sur la plaque en le soulevant légèrement. En
appuyant sur la façade, exercer une légère pression vers le bas jusqu'à l'enclenchement.
5. Pour enlever la plaque-vidéo, exercer une légère pression sur le levier spécial (Fig. 3) et le soulever de bas en haut
pour décrocher le portier-vidéo du châssis.
1,20m1,60 / 1,65m
> 10 cm
