TAB: 40505
FR

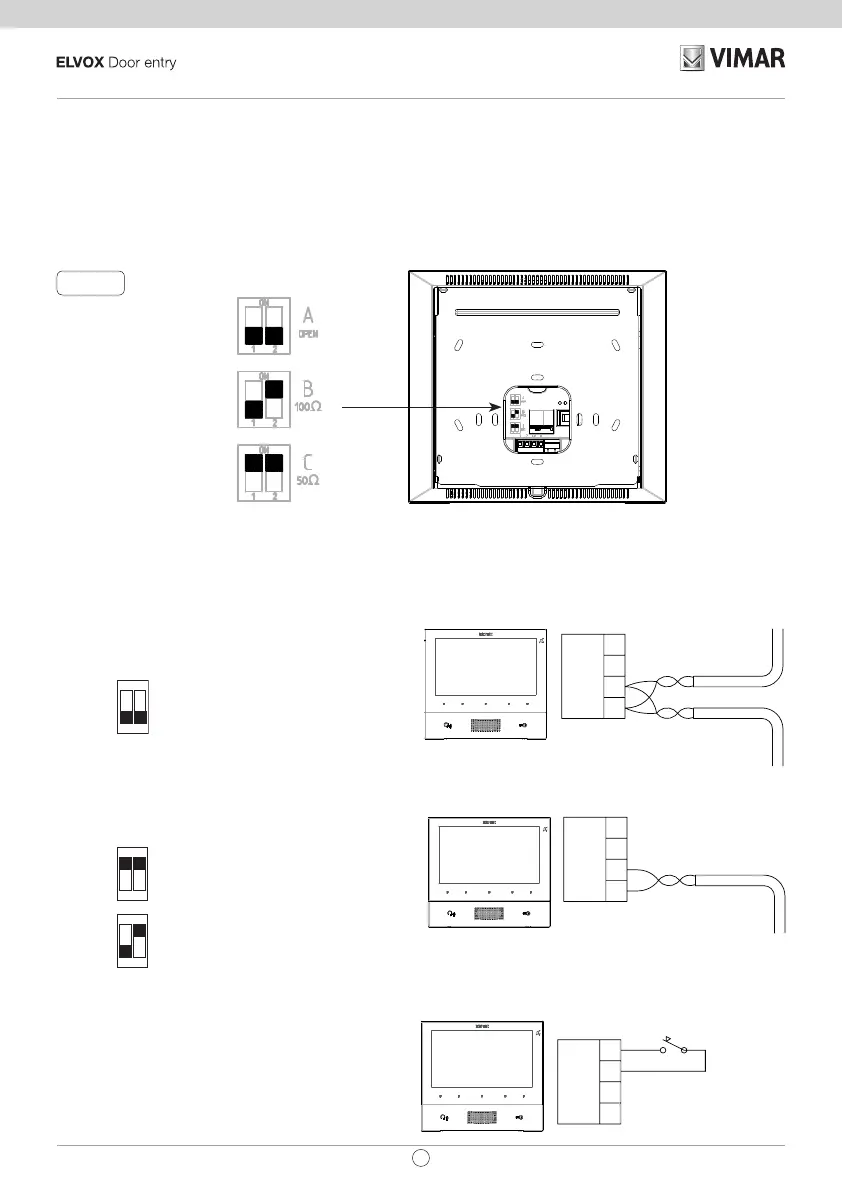

Terminaison vidéo
Sélectionner le commutateur pour la terminaison du signal vidéo
A) si le câble du BUS arrive aux bornes 1, 2 et continue vers un autre poste intérieur
B) quand un câble BUS avec une impédance caractéristique de 100 ohms (câble Elvox 732I ou 732H) arrive aux bornes
1, 2 et que le montant s'arrête au poste intérieur
C) quand un câble BUS ayant une impédance caractéristique de 50 ohms (câble cat. 5 ou cat. 6 à paires torsadées)
entre dans les bornes 1, 2 et que le montant s'arrête au poste intérieur.
Fig. 6
Connexion
Raccordement du poste intérieur art. 40505 en configuration entrée/sortie
Colonne montante
Schéma de connexion entrer/sortir
Schéma de raccordement avec câble se terminant dans le poste
intérieur
Variante pour la connexion du bouton palier ou alerte
Connexion des bornes FP/M
2
1
FP
M
2
1
FP
M
K
C
50Ω
B
100Ω
A
OPEN
ON
12
ON
12
ON
12
C
50Ω
B
100
Ω
A
OPEN
ON
12
ON
12
ON
12
Terminaison à appliquer
Terminaison à appliquer en fonction
de l’impédance caractéristique du
câble
2
1
FP
M
Colonne montante
Raccordement du poste intérieur40505 en conguration terminal
