Terminación vídeo
Seleccione el conmutador DIP para la terminación de la señal de vídeo:
A) si el cable del BUS entra en los bornes 1, 2 y continúa hasta otro aparato interno.
B) cuando un cable BUS con impedancia característica de 100 ohmios (cable Elvox 732I o 732H) entra en los bornes 1,
2 y el montante termina en el aparato interno
C) cuando un cable BUS con impedancia característica de 50 ohmios (cable Cat.5 o Cat.6 con los cables de pares aco
-
plados) entra en los bornes 1, 2 y el montante termina en la centralita.
Fig. 6
Conexión
Conexión del aparato interno 40505 en configuración entrar/salir
Montante

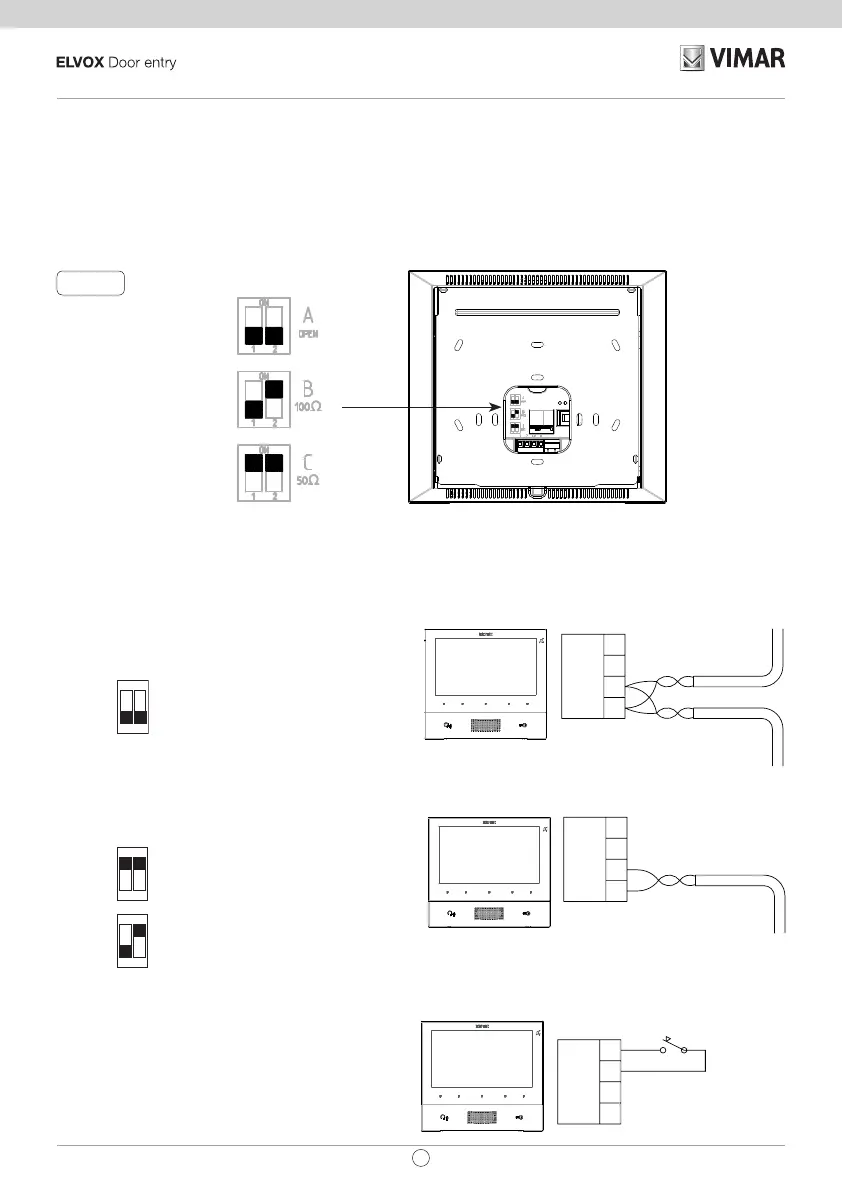

Esquema de conexión entrar/salir
Esquema de conexión con cable que termina en el aparato interno
Variante para la conexión del pulsador fuera de la puerta o alerta
Conexión de los bornes FP/M
2
1
FP
M
2
1
FP
M
K
C
50Ω
B
100Ω
A
OPEN
ON
12
ON
12
ON
12
C
50Ω
B
100
Ω
A
OPEN
ON
12
ON
12
ON
12
Terminación a aplicar
Terminación a aplicar según la
impedancia característica del cable
2
1
FP
M
Montante
Conexión del aparato interno 40505 en conguración terminal
