Installation
Wichtig:
Das Gerät sollte in einer Höhe von ca. 160 cm zum Boden installiert und keiner direkten Beleuchtung ausgesetzt
werden, um störende Spiegelungen auf dem LCD-Bildschirm zu vermeiden.

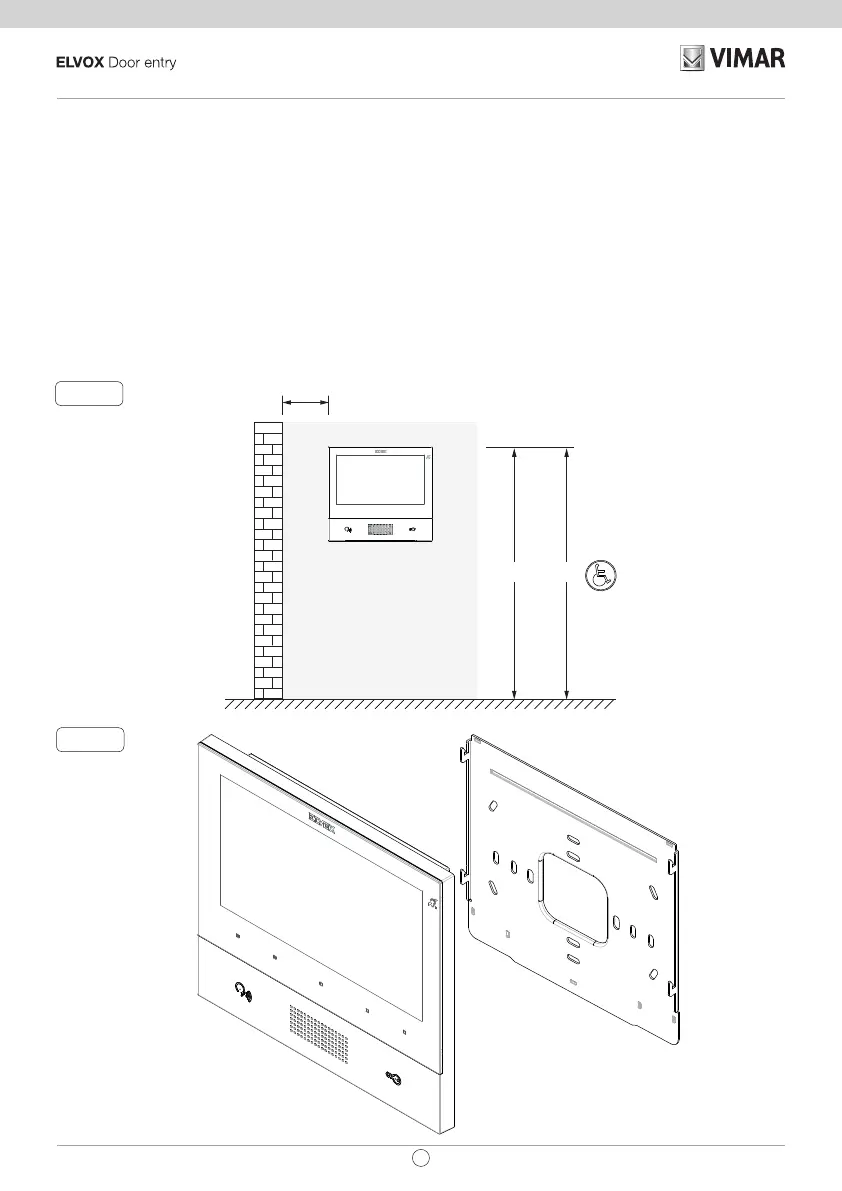

Hinweis: Abb. 1 enthält die empfohlenen Einbaumaße, vorbehaltlich anderslautender Angaben nach einschlägigen
Rechtsvorschriften.
1. Die Aufputzplatte mit Metallbügel auf Gehäuse montieren: rund 2M (Vimar V71701), 3M (Vimar V71303, V71703) hori
-
zontal und vertikal, 4+4M (Vimar V71318, V71718) und quadratisch British Standard.
2. Die Klemmenleiste verkabeln (Abb. 5).
3. Die Terminierung des Videosignals vornehmen (Abb. 6)
4. Das Videohaustelefon folgendermaßen einsetzen: Das Videohaustelefon in die Platte einsetzen und dabei etwas anhe
-
ben. Die Vorderseite festhalten und bis zum hörbaren Einrasten leicht nach unten drücken.
5. Zur Abnahme des Videohaustelefons den Hebel leicht eindrücken (Abb. 3) und (von unten nach oben) anheben, bis
sich das Videohaustelefon aus dem Rahmen löst.
1,20m1,60 / 1,65m
> 10 cm
