TAB: 40505
DE

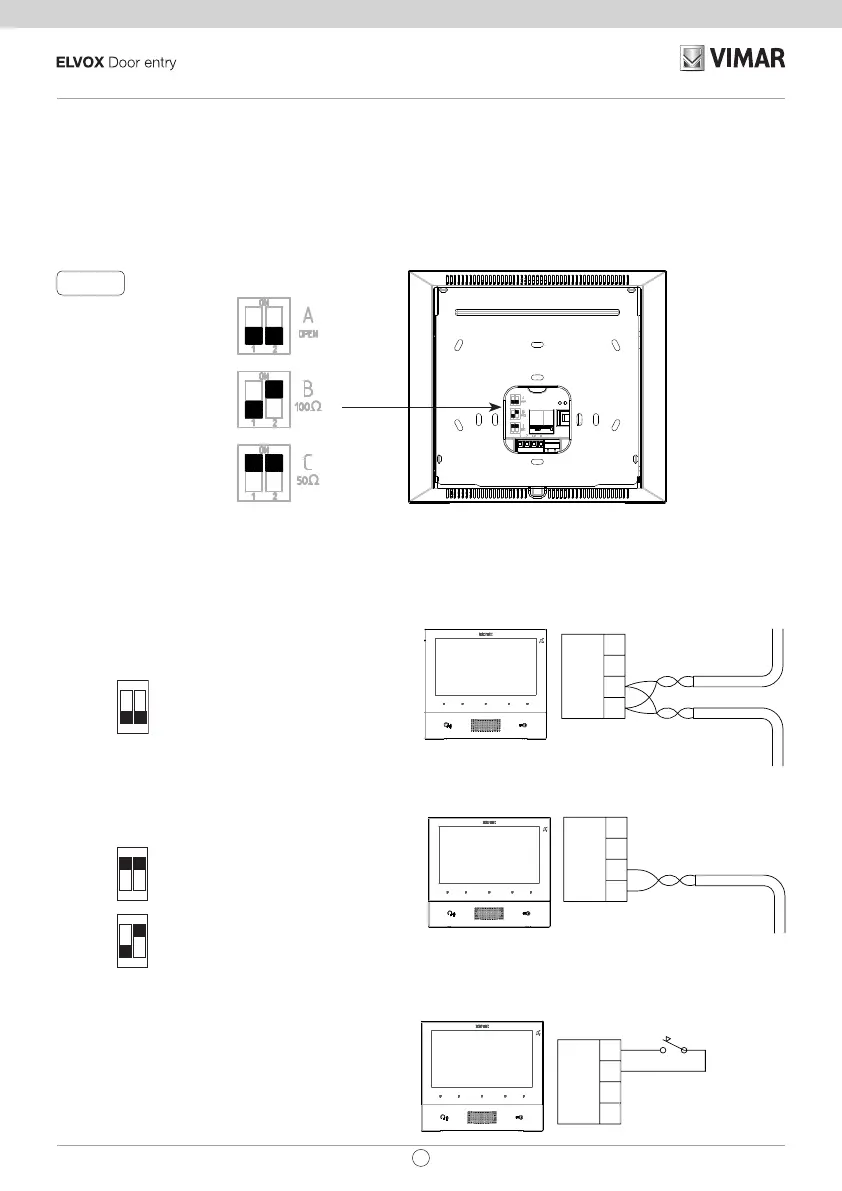

Videoterminierung
DIP-Schalter für die Terminierung des Videosignals wählen
A) Wenn das BUS-Kabel in die Klemmen 1, 2 eintritt und zu einer anderen Innenstelle weiterführt.
B) Wenn ein BUS-Kabel mit typischer Impedanz 100 Ohm (Elvox Kabel 732I oder 732H) in die Klemmen 1, 2 eintritt und
die Steigleitung an der Innenstelle endet
C) Wenn ein BUS-Kabel mit typischer Impedanz 50 Ohm (Kabel Cat.5 oder Cat.6 mit gepaarten Doppeladern) in die
Klemmen 1, 2 eintritt und die Steigleitung an der Innenstelle endet.
Abb. 6
Anschluss
Anschluss der Innenstelle 40505 in Konfiguration ein/aus
Steigleitung
Anschlussplan ein/aus
Anschlussplan mit in der Innenstelle endendem Kabel
Variante für den Anschluss der Etagenruftaste oder Warnmeldung
Anschluss der Klemme FP/M
2
1
FP
M
2
1
FP
M
K
C
50Ω
B
100Ω
A
OPEN
ON
12
ON
12
ON
12
C
50Ω
B
100
Ω
A
OPEN
ON
12
ON
12
ON
12
Anzubringende Terminierung
Anzubringende Terminierung je nach
typischer Impedanz des Kabels
2
1
FP
M
Steigleitung
Anschluss der Innenstelle 40505 in Konguration als Endgerät
