Instalação
Importante:
É aconselhável instalar o dispositivo a uma altura de cerca de 160 cm do pavimento, tendo o cuidado de
não o expor a fontes diretas de iluminação de modo a evitar os incómodos fenómenos de reflexo na superfície do ecrã
LCD.

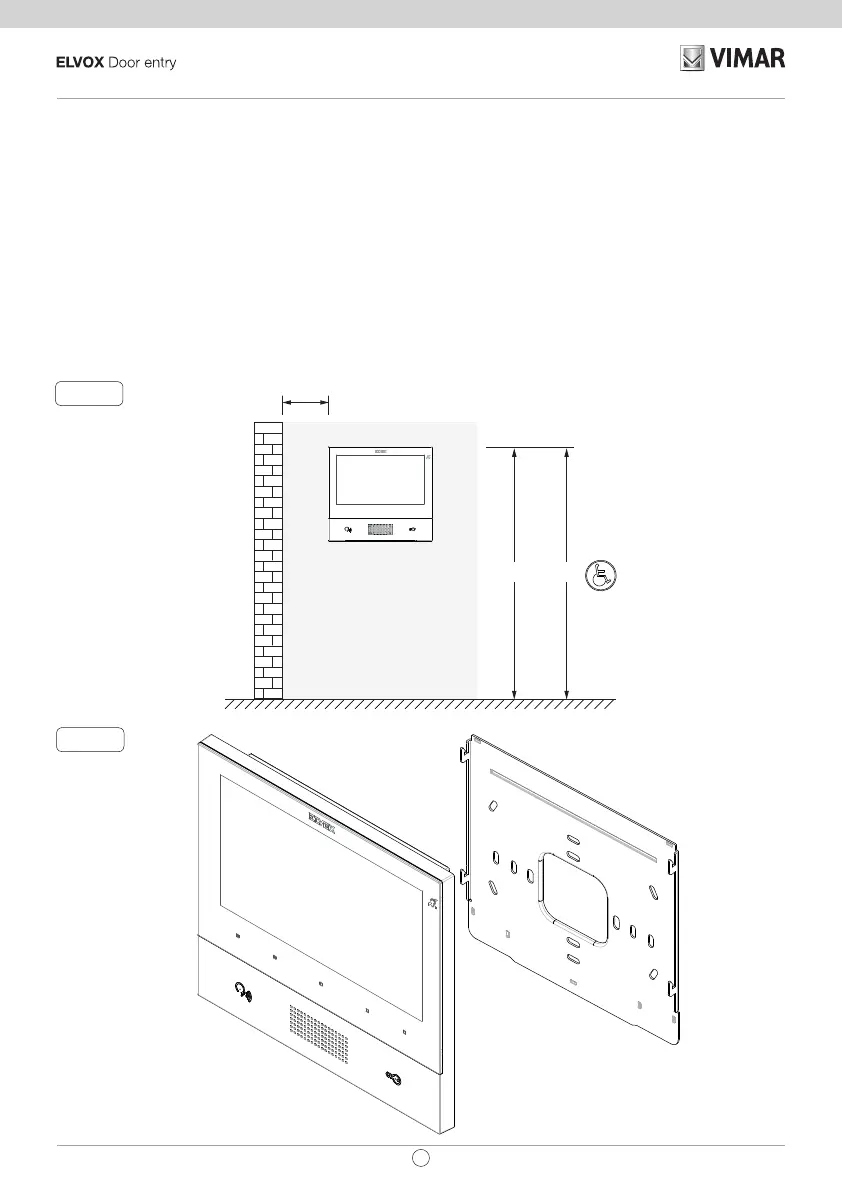

Nota: na fig. 1 estão as medidas de instalação aconselhadas, salvo indicações em contrário por parte da normativa vigen
-
te na matéria.
1. Fixe a placa à parede, com suporte metálico, em caixa: circular 2M (Vimar V71701), 3M (Vimar V71303, V71703) hori
-
zontal e vertical, 4+4M (Vimar V71318, V71718) e quadrada British standard.
2. Proceda à cablagem da placa de terminais (fig. 5).
3. Proceda à terminação do sinal de vídeo (fig. 6)
4. Encaixe o videoporteiro da seguinte forma: posicione o videoporteiro na placa mantendo-o ligeiramente levantado;
mantendo a parte frontal premida, faça uma ligeira pressão para baixo até ao encaixe.
5. Caso seja necessário retirar o videoporteiro pressione ligeiramente a respetiva alavanca (Fig. 3) e levante (de baixo
para cima) de forma a desencaixar o videoporteiro do caixilho.
1,20m1,60 / 1,65m
> 10 cm
