Vimar TAB 40505 User Manual

46
TAB: 40505
PT

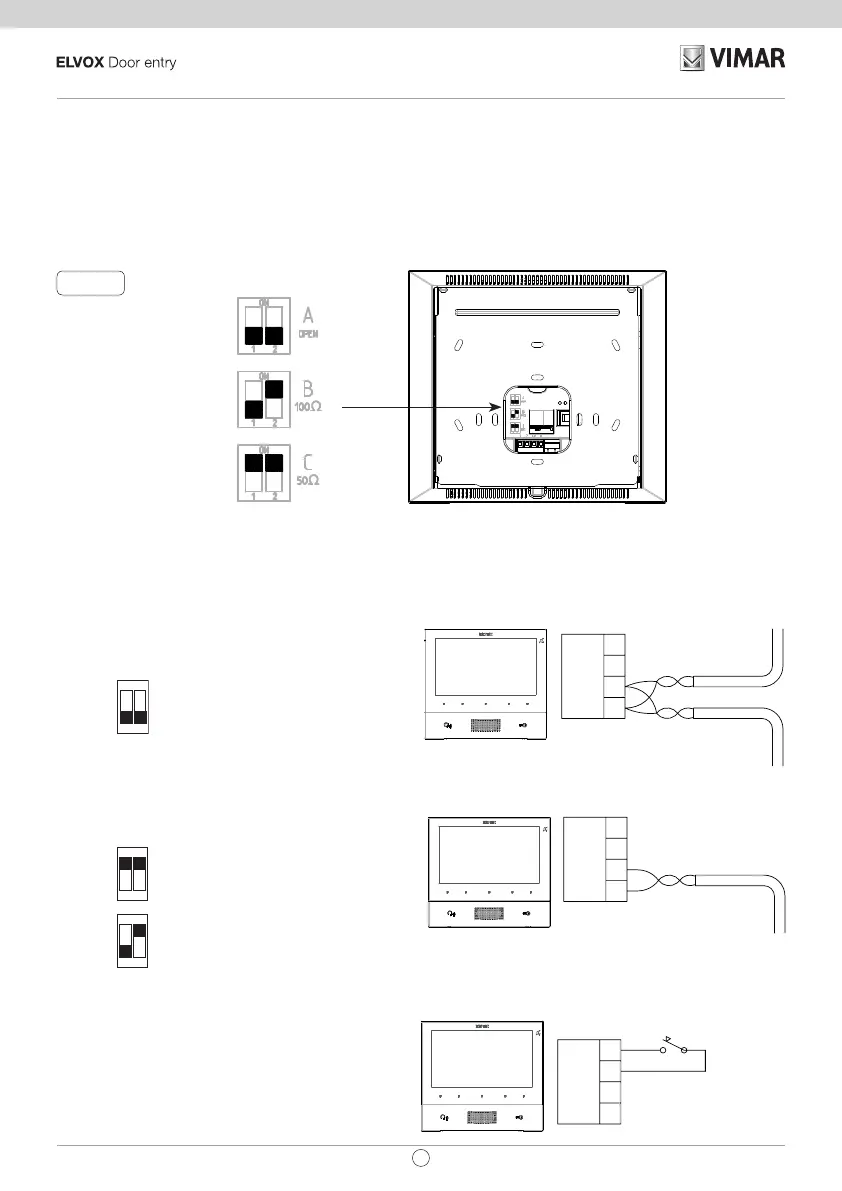

Terminação Vídeo
Selecionar o Dip switch para a terminação do sinal de vídeo
A) se o cabo do BUS entrar nos terminais 1, 2 e continuar para um outro posto interno.
B) quando um cabo BUS com impedância característica de 100 Ohm (cabo Elvox 732I ou 732H) entrar nos terminais 1, 2
e a coluna montante parar no posto interno
C) quando um cabo BUS com impedância característica de 50 Ohm (cabo Cat.5 ou Cat.6 com os pares entrançados
acoplados) entrar nos terminais 1, 2 e a coluna montante parar no posto interno.
Fig. 6
Ligação
Ligação do posto interno 40505 na configuração entrar/sair
Coluna montante
Esquema de ligação entrar/sair
Esquema de ligação com cabo que termina no posto interno
Variante para a ligação do botão de patamar ou alerta
Ligação do terminal FP/M
2
1
FP
M
2
1
FP
M
K
C
50Ω
B
100Ω
A
OPEN
ON
12
ON
12
ON
12
C
50Ω
B
100
Ω
A
OPEN
ON
12
ON
12
ON
12
Terminação a aplicar
Terminação a aplicar em função da
impedância característica do cabo
2
1
FP
M
Coluna montante
Ligação do posto interno 40505 na conguração terminal
