Vimar TAB 40505 User Manual

54
TAB: 40505
EL

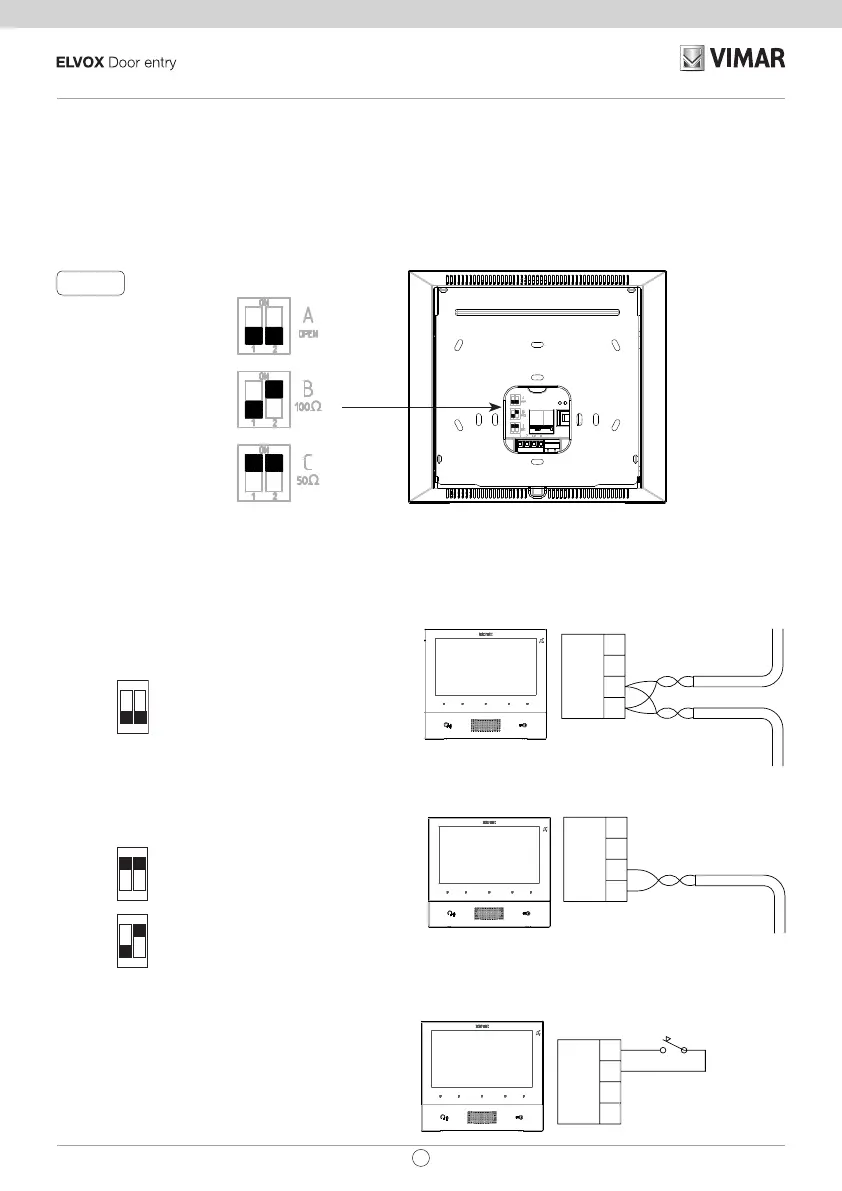

Τερματισμός σήματος εικόνας
Επιλογή διακόπτη Dip για τερματισμό του σήματος εικόνας
A) Σε περίπτωση εισαγωγής του καλωδίου BUS στις επαφές κλέμας 1, 2 και συνέχισης σε άλλο εσωτερικό σταθμό.
B) Σε περίπτωση εισαγωγής ενός καλωδίου BUS με χαρακτηριστική σύνθετη αντίσταση 100 Ohm (καλώδιο Elvox 732I ή
732H) στις επαφές κλέμας 1, 2 και τερματισμού της κεντρικής γραμμής στον εσωτερικό σταθμό
Γ) Σε περίπτωση εισαγωγής ενός καλωδίου BUS με χαρακτηριστική σύνθετη αντίσταση 50 Ohm (καλώδιο κατ.5 ή κατ.6
με τα ζεύγη συνδεδεμένα) στις επαφές κλέμας 1, 2 και τερματισμού της κεντρικής γραμμής στον εσωτερικό σταθμό.
Εικ. 6
Σύνδεση
Σύνδεση του εσωτερικού σταθμού 40505 σε διαμόρφωση εισόδου/εξόδου
Κεντρική γραμμή
Διάγραμμα σύνδεσης εισόδου/εξόδου
Διάγραμμα σύνδεσης με καλώδιο που τερματίζει στον εσωτερικό
σταθμό
Παραλλαγή για σύνδεση μπουτόν εξώπορτας ή ειδοποίηση
Σύνδεση επαφής κλέμας FP/M
2
1
FP
M
2
1
FP
M
K
C
50Ω
B
100Ω
A
OPEN
ON
12
ON
12
ON
12
C
50Ω
B
100
Ω
A
OPEN
ON
12
ON
12
ON
12
Απαιτούμενος τερματισμός
Απαιτούμενος τερματισμός ανάλογα
με τη χαρακτηριστική σύνθετη
αντίσταση του καλωδίου
2
1
FP
M
Κεντρική γραμμή
Σύνδεση του εσωτερικού σταθμού 40505 σε διαμόρφωση τερματισμού
