Wattage
De meest consistente normen voor het meten van wattage
zijn 'Program Power' en 'RMS', omdat die gemiddelde,
aanhoudende niveaus meten.
Het afgegeven vermogen van een versterker verandert,
afhankelijk van hoeveel luidsprekers erop aangesloten zijn.
Professionele fabrikanten geven het vermogen meestal weer
op basis van 8 ohm. Fabrikanten met een minder goede naam
geven het vermogen weer op basis van 4 ohm om het product
krachtiger te laten lijken.
Deze versterker heeft een vermogen van:
2 x 25 W (soms aangegeven als 50 W) bij 8 ohm (twee
luidsprekers aangesloten)
2 x 50 W (soms aangegeven als 100 W) bij 4 ohm (vier
luidsprekers aangesloten)

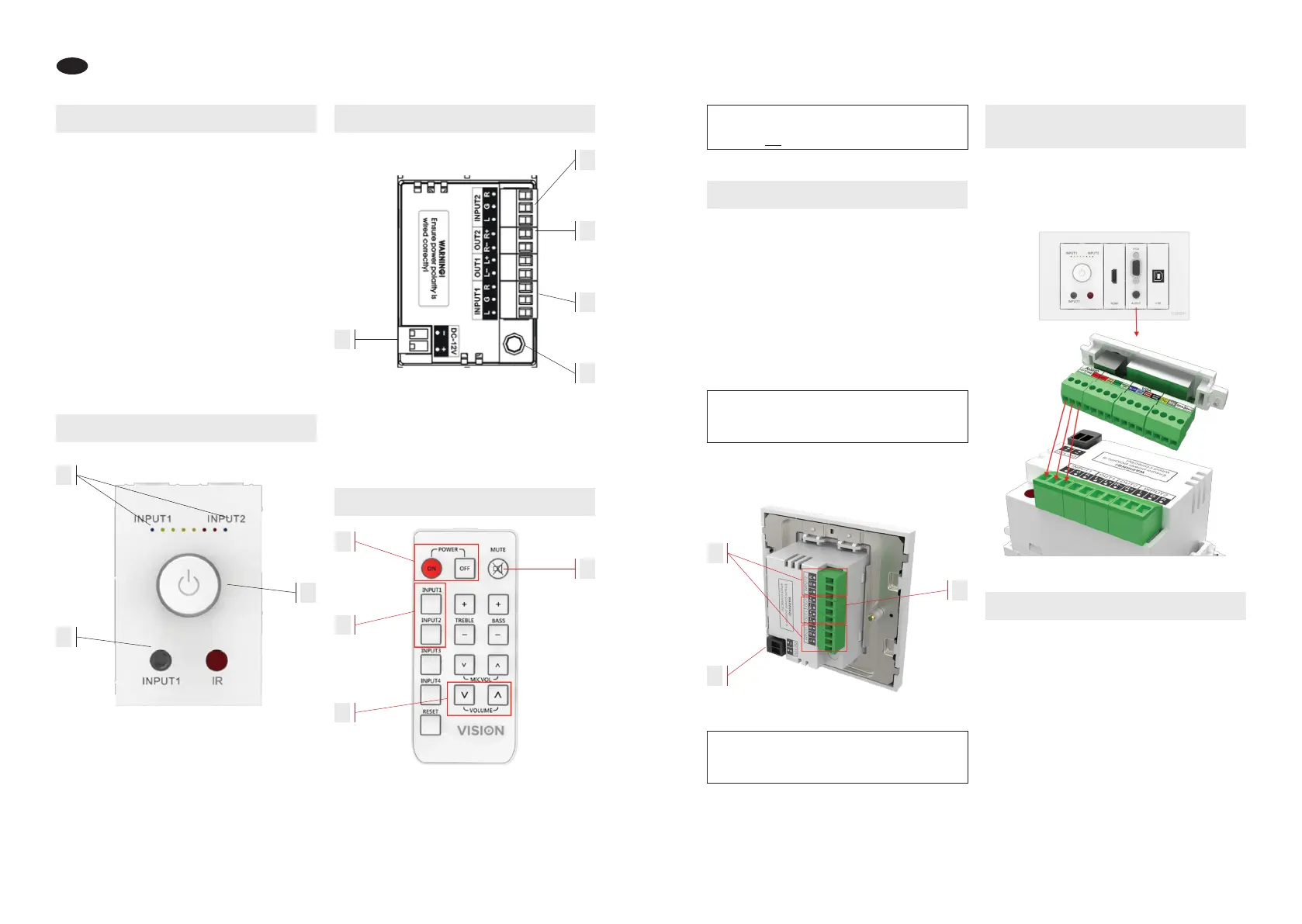

2 Voorpaneel
1
3
2
1. Indicatoren actieve ingang (blauwe led)
2. Ingang 1 3,5 mm mini-aansluiting
3. Volume (draaien) / Selecteren ingang (kort indrukken) /
Stand-by (lang indrukken)
3
Achterpaneel:
2
1
3
5
4
1. Vermogensingang (phoenix)
2. Ingang 2 (aarding/links/rechts)
3. Luidsprekeruitgangen
4. Ingang 1 (aarding/links/rechts)
5. IR-ontvanger
4
IR-afstandsbediening
3
4
1
2
1. Aan/uit
2. Ingang 1 en 2
3. Volume omhoog en omlaag
4. Dempen
NL
PRODUCTHANDLEIDING TC3-AMP
Opmerking: de afstandsbediening wordt ook gebruikt voor
andere producten van Vision, dus sommige knoppen, zoals
toon, werken niet met dit product.
5 Installatie-instructies
Deze versterker kan worden vastgezet als op zichzelf staand
product of in een connectiviteitsfrontplaat van Techconnect
worden ingebouwd.
Gebruik als op zichzelf staand product:
1. INGANGEN AANSLUITEN Als u een 2-phono-kabel hebt,
draait u de twee aardingsdraden samen
2. UITGANGEN AANSLUITEN Sluit tot twee luidsprekers aan
op elke uitgang (vier in totaal)
De luidsprekerkabel moet niet-afgeschermd zijn en een
minimale dikte van 0,75 mm hebben. DE GARANTIE
VERVALT ALS U ONGESCHIKTE AFGESCHERMDE
BEKABELING GEBRUIKT, ZOALS PHONO-KABEL.
3. STROOM INSCHAKELEN
3
2
1
NB: DIT IS EEN VERSTERKER MET LAGE IMPEDANTIE. SLUIT
GEEN '100V LIJN'-LUIDSPREKERS AAN (normaliter alle
luidsprekers met 't' in de onderdeelcode)
6
Integreren in een
connectiviteitsfrontplaat:
Het onderstaande voorbeeld toont hoe een extra module
wordt aangesloten. Er wordt een korte kabel bij de versterker
geleverd om deze verbinding te maken.
7 Geheugen programmeren
Standaard keert de versterker bij inschakeling terug naar de
laatst gebruikte ingang en het eerder ingestelde volume.
Om deze instelling te wijzigen, zodat het apparaat altijd op
dezelfde ingang en een vast volume begint:
1. Houd de draaiknop, met de versterker in stand-by,
gedurende 10 seconden ingedrukt. Blijf de knop ingedrukt
houden.
2. Na 10 seconden zullen de ingangs-leds om en om
knipperen. Laat de knop los wanneer de led voor Ingang 2
aan is.
3. Selecteer een ingang en stel een volume in. Druk
gedurende langere tijd op de draaiknop om de versterker
in stand-by te zetten. Hiermee worden de instellingen in
het geheugen opgeslagen.
