Potência
As normas mais consistentes para medição de potência são
a “Program Power” e a “RMS”, pois medem os níveis médios
suportados.
A potência de saída do amplificador muda em função do
número de altifalantes que estão ligados. Normalmente, os
fabricantes profissionais indicam a potência de saída tendo
por base 8 ohms. Os fabricantes de menor reputação indicam
4 ohms, para fazerem os produtos parecer mais potentes.
Este amplificador tem uma potência de:
2 x 25 W (por vezes referido como 50 W) a 8 ohms (dois
altifalantes ligados)
2 x 50 W (por vezes referido como 100 W) a 4 ohms (quatro
altifalantes ligados)

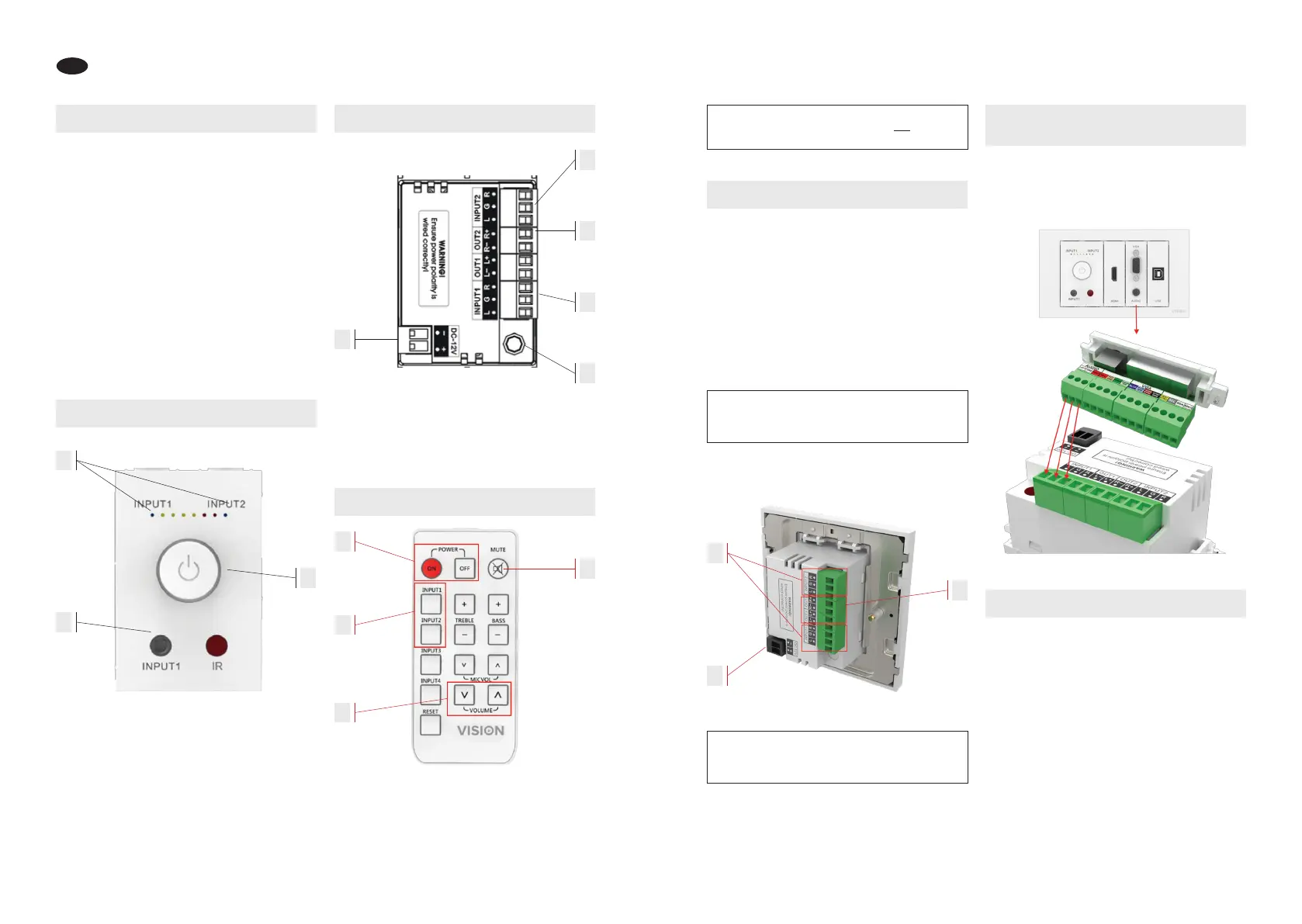

2 Painel dianteiro
1
3
2
1. Indicadores de entrada ativa (LED azul)
2. Entrada 1: tomada minijack de 3,5 mm
3. Volume (rodar) / Seleção de entrada (pressão ligeira) /
Modo de espera (pressão longa)
3
Painel traseiro
2
1
3
5
4
1. Entrada de alimentação (phoenix)
2. Entrada 2 (terra / esquerda / direita)
3. Saídas do altifalante
4. Entrada 1 (terra / esquerda / direita)
5. Recetor de IV
4
Telecomando por IV
3
4
1
2
1. Ligar / Desligar
2. Entradas 1 e 2
3. Aumentar e diminuir o volume
4. Sem som
PT
MANUAL DO PRODUTO TC3-AMP
Nota: o telecomando é comum a outros equipamentos da
Vision, pelo que alguns botões, como o tom, não funcionam
com este equipamento.
5 Instruções de instalação
Este módulo de amplificador pode ser montado de forma
independente ou ser integrado numa placa de ligações de
conetividade Techconnect.
Utilização como equipamento independente:
1. LIGAR AS ENTRADAS Se tiver um cabo RCA 2 canais,
enrolar os dois fios de terra um no outro
2. LIGAR AS SAÍDAS Ligar até dois altifalantes a cada saída
(quatro, no total)
O cabo para altifalante tem de ser não blindado, com uma
espessura não inferior a 0,75 mm. A GARANTIA FICARÁ
NULA SE UTILIZAR UM CABO BLINDADO INADEQUADO, POR
EXEMPLO UM CABO RCA.
3. LIGAR À CORRENTE
3
2
1
NOTA: ESTE AMPLIFICADOR É DE BAIXA IMPEDÂNCIA.
NÃO TENTAR LIGAR ALTIFALANTES DE LINHA DE 100 V
(normalmente, quaisquer altifalantes que tenham um “t”
no código da peça)
6
Integração numa placa de ligações de
conetividade
O exemplo abaixo mostra como ligar um módulo adjacente.
Um cabo pequeno é incluído com o amplificador, para efetuar
esta ligação.
7 Memória de programa
Por predefinição, quando o amplificador é ligado, ele retoma a
última entrada e nível de volume.
Para alterar isso, de modo a que se ligue sempre numa
entrada e num nível de volume determinados:
1. Com o amplificador em modo de espera, premir e manter
premido o botão rotativo durante 10 segundos. Mantê-lo
premido;
2. Após 10 segundos, os LED das entradas piscam
alternadamente. Libertar o botão quando o LED da
entrada 2 acender;
3. Selecionar a entrada e definir o volume. Premir
longamente o botão rotativo, para colocar o amplificador
em modo de espera. Isto irá guardar as definições na
memória.
