EN - 4
Connect power lines and if you have external devices such as sensors and alarms, make the connection
from the general I/O terminal block.

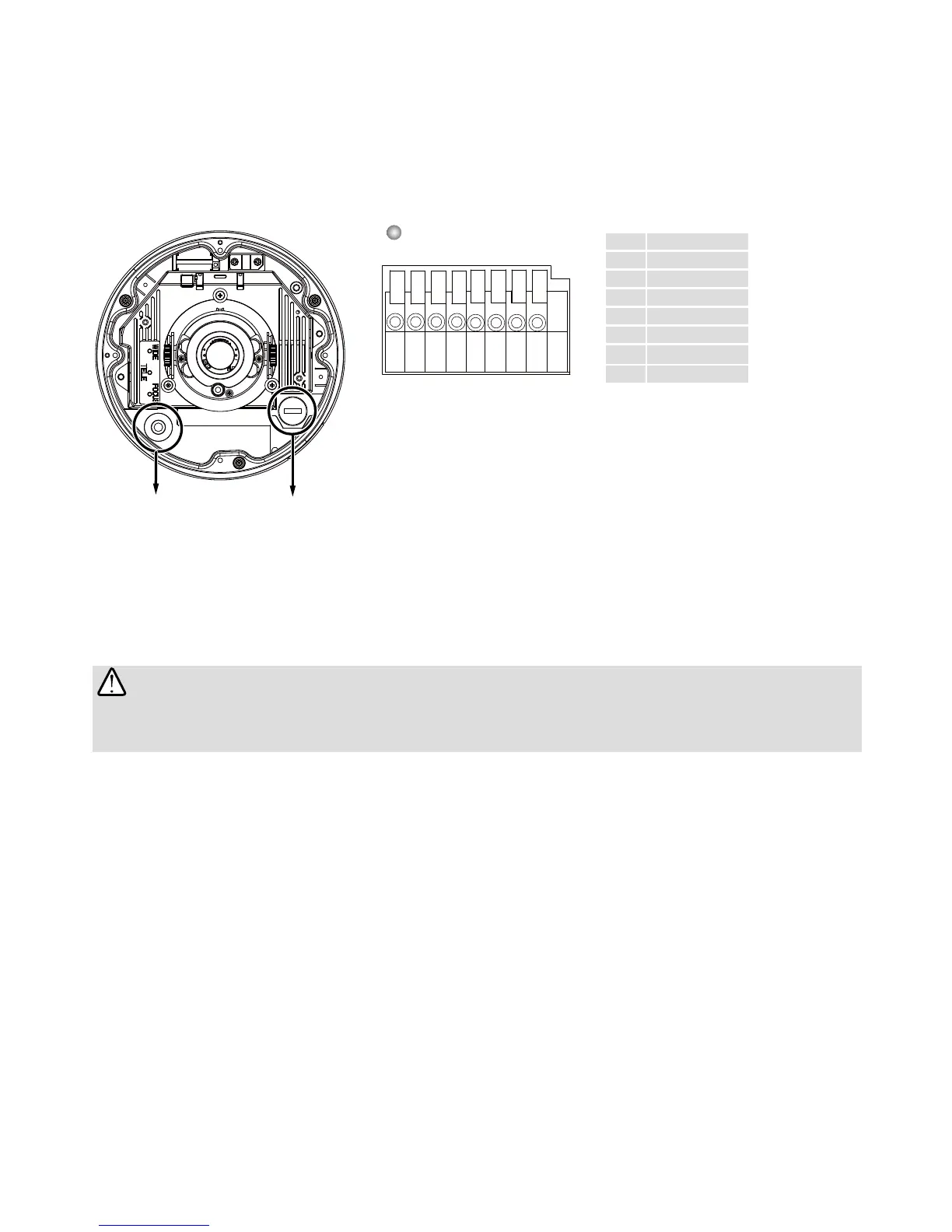

87654321
Cabling Assembly / Kabelverbindung / De kabels leggen
Pin Denitions
1 DC 12V-
2 DC 12V+
3 AC24V_2
4 AC24V_1
5 DI- (GND)
6 DI+
7 DO-
8 DO+ (+12V)
For Ethernet
Cable
For Power & IO Cables
Power and IO cables pass through a waterproof connector. The
Ethernet cable should be routed through a rubber seal plug. All
cables are user-supplied.
Schließen Sie die Stromkabel an und stellen Sie den Anschluss vom allgemeinen I/O Anschlussblock
her, wenn Sie über externe Geräte wie z.B. Sensoren oder Alarmgeräte verfügen.
Strom- und IO-Kabel werden durch einen wasserfesten
Anschluss geführt. Das Ethernetkabel sollte durch einen
Gummidichtungsstecker geführt werden. Sämtliche Kabel sind
nicht im Lieferumfang enthalten.
Für
Ethernetkabel
Für Strom- & IO-Kabel
The max. load for power output pin 8, 12V DO, is 50mA.
Die max. Last für der Leistungs-Pin8, 12V DO, beträgt 50mA.
Sluit de stroomkabels aan en als u beschikt over externe apparaten, zoals sensoren en alarmen, maakt
u verbindingen via het algemene I/O-terminalblok.
Voor Ethernet-
kabel
Voor stroom- en I/
O-kabels
Stroom- en I/O-kabels worden door een waterdichte
aansluiting geleid. De Ethernet-kabel moet door een rubberen
verzegelingsplug worden geleid. Alle kabels moeten door de
gebruiker zelf worden verstrekt.
De max. belasting voor de stroom-uit-pin8, 12V DO, is 50mA.
