13
1 Akkutyp
2 Programmstatus
3 Geladene Kapazität
4 Aktuelle Parameter (Zellenspannung/Ladestrom)
5 Betriebszeit des Programms
6 Zellenparameter (Innenwiderstand/Temperatur)
7 Kurve der Ladespannung/Anzeige der Akkuparameter nach Umschaltung
8 Aufgabenleiste für die entsprechenden Schächte. Werden die waagerechten Schächte verwendet,
werden die Aufgabenleisten am linken Bildschirmrand angezeigt.
9 Rotes Zahlenfeld = Prozentwert der Akkuladung
10 Pinkes Zahlenfeld = Prozentwert der Akku-Entladung
11 Grünes Feld mit Haken = Laden beendet
12 Blaues Zahlenfeld = Prozentwert des Zyklus
c) Systemeinstellungen
Das Ladegerät ermöglicht über ein Menü die Einstellung von Systemdaten, die für den Anwender rele-
vant sind. Diese sind z.B. Menüsprache oder Programmeinstellungen usw.
• Nehmen Sie das Ladegerät in Betrieb und entfernen Sie alle Akkuzellen.
• Um das Systemmenü zu öffnen müssen alle Ladeschächte unbelegt sein. Berühren Sie für ca.
2 Sekunden das mittlere Tastenfeld mit dem Kreis. Das Menü wird eingeblendet.
• Drücken Sie die Cursortasten (Auf/Ab) um den entsprechenden Menüpunkt auszuwählen.

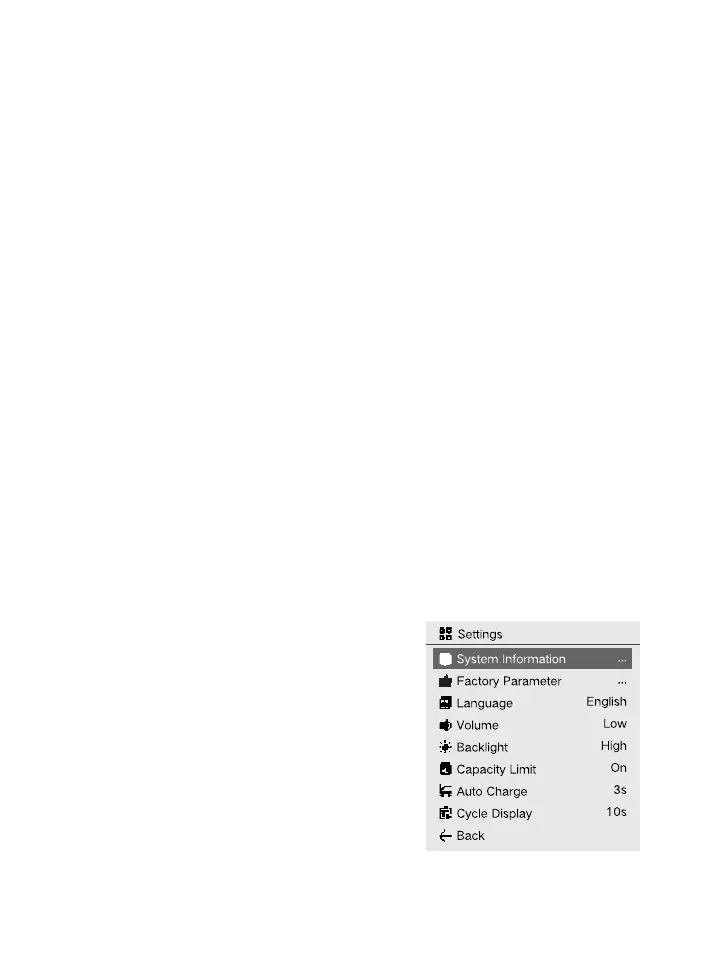

• Aufgrund der Displaygröße können immer nur 6 Menü-
bereiche dargestellt werden. Mit den Cursortasten kann
das Menü verschoben werden. Der gewählte Menüpunkt
wird farblich hinterlegt.
• Aktivieren Sie den Menüpunkt bzw. ändern den Parameter
durch Drücken der mittleren Taste „Kreis“.
• Das Menü verlassen Sie über den Menüpunkt „Zurück“.
