101
1. Schakel de voeding uit en verbind dan de Remote-bus met de Remote-
aansluiting op de achterkant. Schroef de buitenste bevestigingsring vast.
2. Regel de spanning van de externe spanningsbron op 0 V.
3. Schakel uw voeding in.
4. Stel de MODE-schakelaar (8) in de positie “Remote Ctrl” op de achterkant
in. De indicatie “REAR CONTROL” (2) licht op.
5. Via een externe spanningsbron kan nu de gewenste uitgangswaarde
worden ingesteld. Controleer het totale instelbereik op haar correcte
werking. De uitgangsspanning kan op het display worden gecontroleerd.
Sluit bij de controle van de stroomregelling de hoofduitgang (7) aan de achterkant met een
voldoende dikke kabel kort (minst. 8 mm
2
). Controleer het totale instelbereik op haar correcte
werking.
Als de afstandsbedieningsfunctie niet meer nodig is, stelt u de MODE-schakelaar in de stand “Normal”
in.
Sturing via een regelbare weerstand (Poti).
De voeding kan met een externe Poti (5 Kohm) over het gehele bereik voor spanning en stroom op
afstand worden bediend.
Voor het vervangen gaat u als volgt te werk:

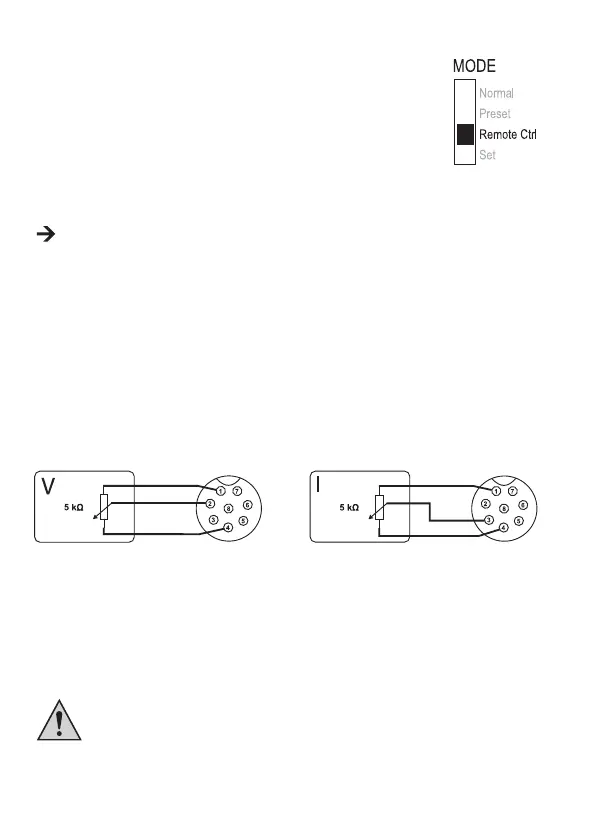

Verbind de aansluitleidingen van de Remote-bus zoals afgebeeld:
Spanningsinstelling “V”
• Aansluiting 1 op het einde van de
weerstand.
• Aansluiting 2 op het middelste glijcontact
van de weerstand.
• Aansluiting 4 op het tweede uiteinde van
de weerstand.
Stroominstelling “I“:
• Aansluiting 1 op het einde van de
weerstand.
• Aansluiting 3 op het middelste
glijcontact van de weerstand.
• Aansluiting 4 op het tweede uiteinde
van de weerstand.
De aansluitingen 1 en 4 mogen niet worden kortgesloten.
