B Mesure de tensions alternatives
Ne dépassez en aucun cas les valeurs maximales
d'entrées autorisées. Max. 600 VDC respectivement
VACrms,
Ne touchez aucun branchement ou composants de
branchement, si vous souhaitez mesurer des ten-
sions supérieures à 25 VACrms ou à 35 VDC.
Pour mesurer des tensions de courant alternatif, procédez comme
suit :
1. Reliez le câble de mesure rouge à la prise V/ ohm et raccordez
le câble noir à la prise COM.
2. Réglez avec le commutateur rotatif sur "V~" . La commutation
de plages de mesure s'effectue automatiquement, c'est à dire
l'appareil s'adapte automatiquement à la valeur à mesurer en
présence
3. Raccordez les broches de mesure à l'objet à mesurer (charge,
branchement etc.).
Chacune des plages de la tension alternative présente une
résistance à l'entrée d'au moins 10 Mohms, parallèle à < 20 pF
(couplée AC).
Remarques!
L'entrée des mesures étant très sensible, il peut arriver que, si
les câbles de mesure sont libres (c'est-à-dire non reliés à un
objet à mesurer), des valeurs de mesure quelconques soient
indiquées. Un tel phénomène est normal et disparaît dès que
vous effectuez des mesures.
C Mesure du courant
Pour mesurer des flux de courant électrique continu ou alternatif,
procédez comme suit :
60
2. Stellen Sie den Drehschalter auf den gewünschten, erforderli-
chen „A~“- oder „A=“- Meßbereich (400 µA oder 4 mA 40 mA
oder 400 mA oder 10A). Die Umschaltung von Gleich auf Wech-
selstrom und umgekehrt „
~“ erfolgt mit dem Taster „Select“

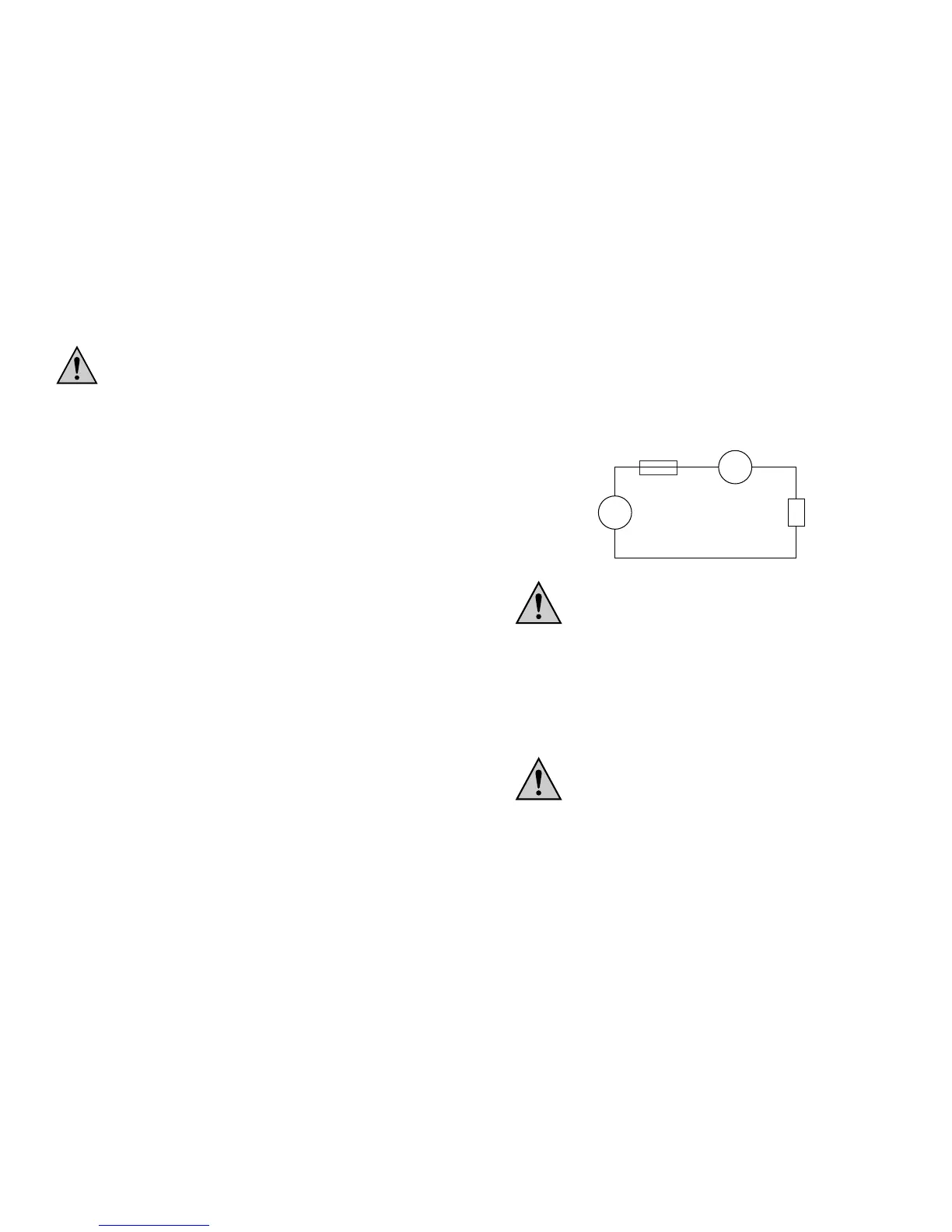

3. Verbinden Sie die Meßleitungen in Serie mit dem Meßobjekt
(siehe nachfolgende Abbildung).
Messen Sie keine Ströme in Stromkreisen, in wel-
chen Spannungen größer 250 VDC/VACrms auftre-
ten können. Messen Sie auf keinen Fall Ströme
über 10 A. Messen Sie nur in Stromkreisen, die
selbst mit 10 A abgesichert sind bzw. in welchen
keine Leistungen größer 2500 VA auftreten können.
Messungen von Strömen gleich 10 A dürfen max.
10s lang und nur in Intervallen von 15 Minuten
durchgeführt werden (Abkühlphase für den Shunt).
DWiderstandsmessung
Vergewissern Sie sich, daß alle zu messenden
Schaltungsteile, Schaltungen und Bauelemente so-
wie andere Meßobjekte unbedingt spannungslos
sind.
Zur Widerstandmessung gehen Sie wie folgt vor:
1. Verbinden Sie die schwarze Meßleitung mit der COM-Buchse
und die rote Meßleitung mit der V/Ohm-Buchse.
