2. Stellen Sie den Drehschalter auf „Ω“. Die Umschaltung der Meß-
bereiche erfolgt automatisch, d.h. das Meßgerät paßt sich auto-
matisch an die anliegende Meßgröße an.
3. Überprüfen Sie die Meßleitungen auf Durchgang, indem Sie
beide Meßspitzen miteinander verbinden. Die Anzeige sollte
0,1 oder 0,2 Ohm anzeigen.
4. Nun verbinden Sie die Meßspitzen mit dem Meßobjekt.
Hinweise!
Wenn Sie eine Widerstandsmessung durchführen, achten Sie
darauf, daß die Meßpunkte, welche Sie mit den Meßspitzen
zum Messen berühren, frei von Schmutz, Öl, Lötlack oder ähnli-
chem sind. Solche Umstände können den Meßwert verfälschen.
Bei Widerständen größer ca. 1 MOhm kann es sein, daß die An-
zeige etwas Zeit benötigt, um sich zu stabilisieren („einzustel-
len“). Sobald „O.L“ im Display erscheint, haben Sie den Meß-
bereich überschritten, bzw. die Meßstrecke ist unterbrochen.

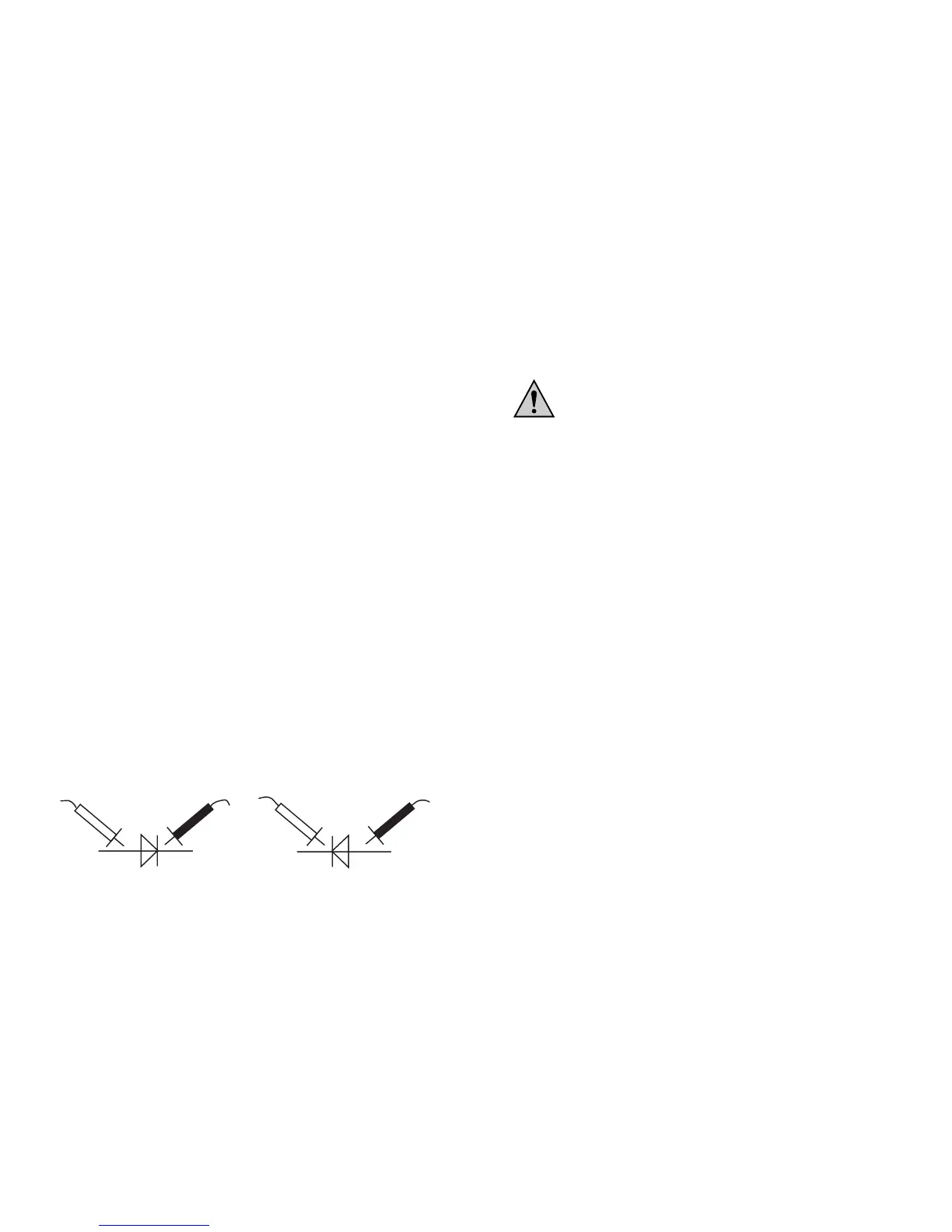

E Diodentest
Zur Messung von Dioden oder Halbleiterstrecken gehen Sie wie
folgt vor (beachten Sie unbedingt die nachfolgenden Abbildungen):
1. Verbinden Sie die schwarze Meßleitung mit der COM-Buchse
und die rote Meßleitung mit der V/Ohm-Buchse.
2. Stellen Sie den Drehschalter auf „
–
I
–
“.
3. Beim Diodentest bezieht sich der angezeigte Wert auf die Durch-
laßspannung (Vorwärtsspannung) einer Si-Halbleiterstrecke (Sili-
zium-PN-Übergang).
Réalisation de mesures
A Mesure de la tension continue
Ne dépassez en aucun cas les valeurs maximales
d'entrées autorisées. Max. 600 VDC ou VAC rms.
Ne touchez aucun branchement ou composants de
branchement, si vous souhaitez mesurer des ten-
sions supérieures à 25 VACrms ou à 35 VDC.
Pour la mesure de tensions continues, procédez de la manière
suivante :
1. Reliez le câble de mesure rouge à la prise V/ ohm et raccordez
le câble noir à la prise COM.
2. Positionnez l'interrupteur rotatif sur "V=" La commutation des
plages s'effectue automatiquement, c'est à dire, l'appareil de
mesure s'adapte automatiquement à la grandeur à mesurer.
3. Reliez les broches de mesure à l'objet à mesurer (charge, bran-
chement etc.).
4. Polarité et valeur actuelle de la mesure sont affichées à l'écran.
Chacune des plages de tensions continues DCV présente une
résistance à l'entrée d'au moins 10 Mohms, dans la plage 400 V,
même plus de 4 Gohms (4000 Mohms). Dans la catégorie de tensi-
on de courant alternatif parallèle à < 20 pF (couplé AC).
Dès que le signe "-" apparaît devant la valeur mesurée lors de la
mesure de la tension continue, la tension mesurée est négative (ou
les câbles de mesure ont été intervertis).
Remarques!
L'entrée des mesures étant très sensible, il peut arriver que, si
les câbles de mesure sont libres (c'est-à-dire non reliés à un
objet à mesurer), des valeurs de mesure quelconques soient
indiquées. Un tel phénomène est normal et disparaît dès que
vous effectuez des mesures.
59
