VOLTCRAFT VC-522 - D) Mesure de Fréquence Et Durée Dimpulsion

71

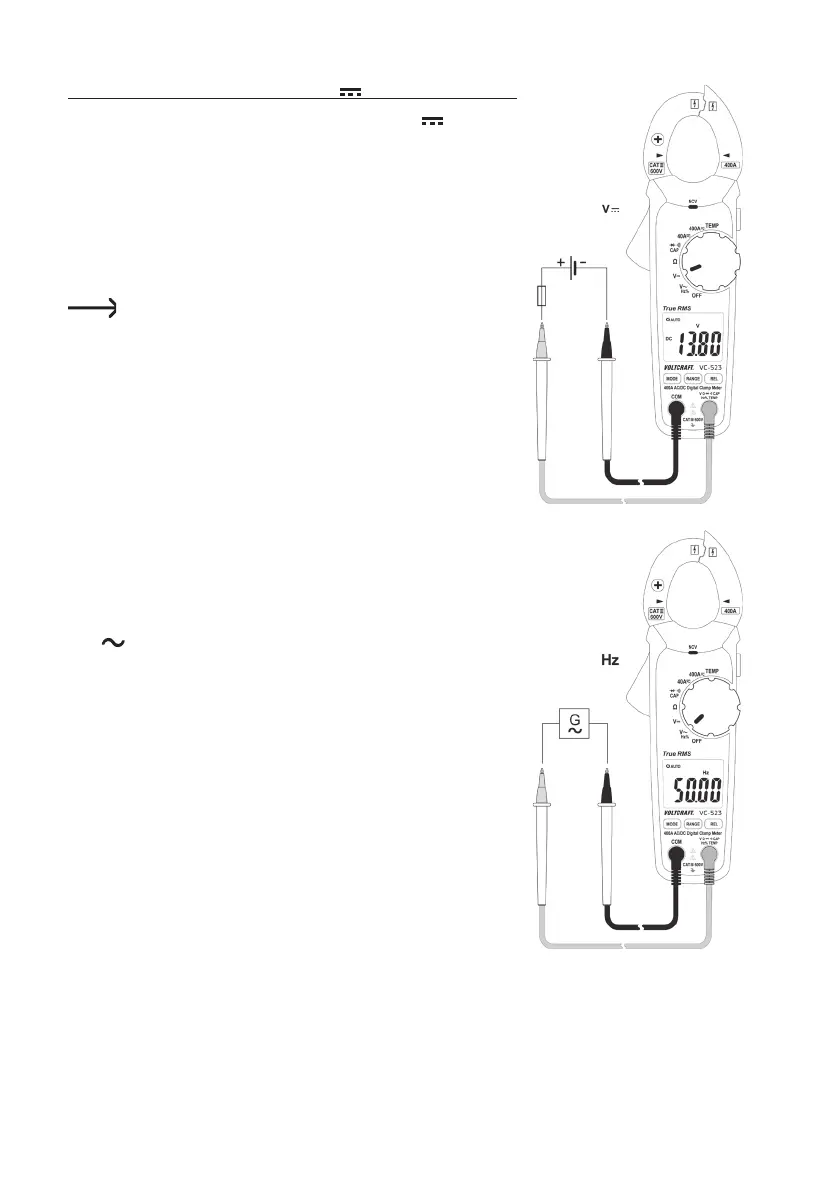

Pour mesurer les tensions continues CC (V ), procédez comme suit :
• Allumez le DMM et sélectionnez la fonction de mesure « V
».
• ReliezleldemesurerougeàlaborneV(K)etleldemesurenoiràla
borne COM (I).
• Reliez les deux pointes de mesure en parallèle à l’objet à mesurer (batte-
rie, circuit etc.). La pointe de mesure rouge correspond au pôle positif, la
pointe de mesure noire au pôle négatif.
• Lavaleurdemesureactuelles’afcheàl’écran,accompagnédusignede
polarité correspondant.
Dès qu’un signe négatif « - » précède la valeur mesurée de la
tension continue, la tension mesurée est négative (ou les câbles
de mesure sont inversés).
La gamme de tension « V CC/CA » montre une résistance d’en-
tréede>10MΩ.
• Quand la mesure est terminée, débranchez les câbles de mesure de l’ob-
jet à mesurer et éteignez le DMM.
d) Mesure de fréquence et durée d’impulsion
LeDDMpeutmesureretafcherlafréquenced’unetensiondesignalde
5Hz-10kHz.Respectezlesvaleursd’entréespéciéesdanslesCaracté-
ristiques techniques.
Procédez comme suit pour mesurer les fréquences :
• AllumezleDMMetsélectionnezlafonctiondemesureHz.L’écranafche
« V
».
• Appuyez1xsurMODE.L’écranafcheHz.
• ReliezleldemesurerougeàlaborneHz(K)etleldemesurenoirà
la borne COM (I).
• Raccordez les deux pointes de mesure à l’objet à mesurer (générateur de
signal, circuit, etc.).
• Lafréquences’afcheavecl’unitécorrespondante.
• Quand la mesure est terminée, débranchez les câbles de mesure de l’ob-
jet à mesurer et éteignez le DMM.
Mesure de la durée d'impulsion en %
LeDMMpeutafcher lerapportdeladuréed’impulsionde lademi-onde
positive d’un signal de tension alternative en pourcentage pour l’intégralité
de la durée de période.
