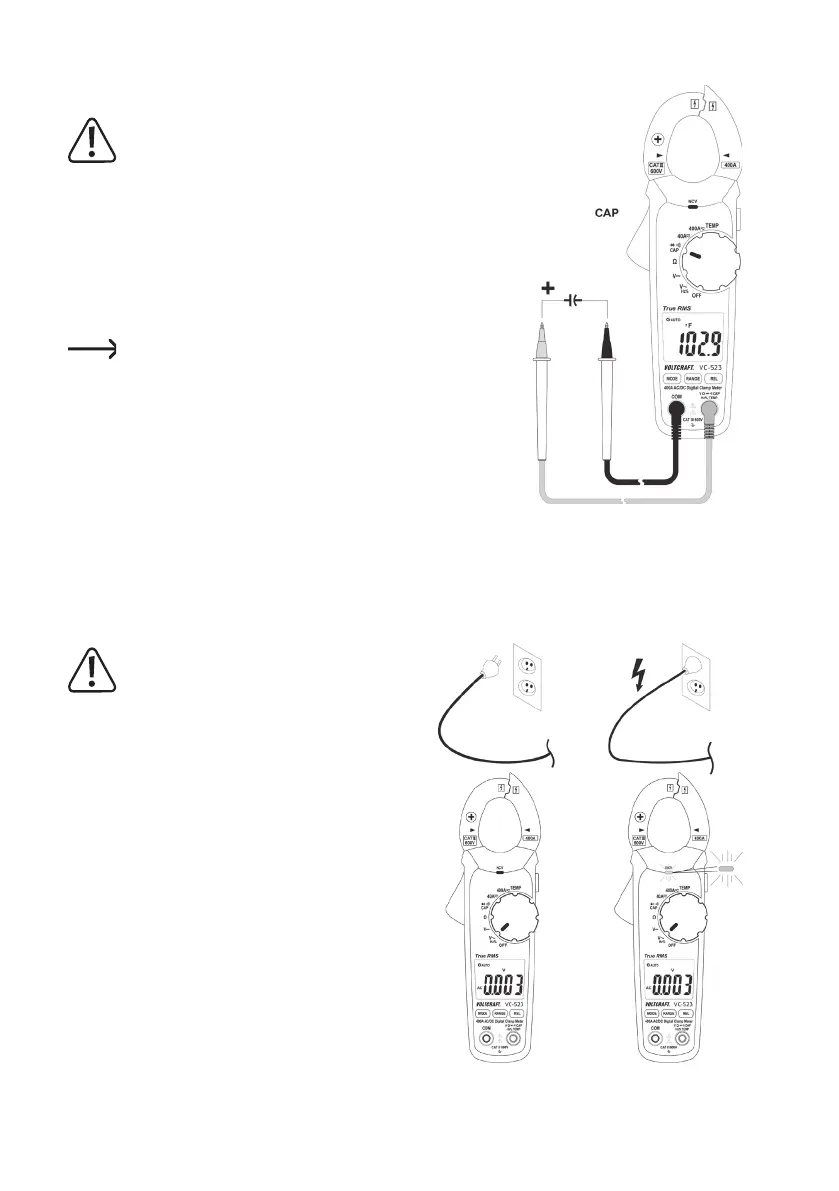

i) Mesure de la capacité
Assurez-vous que tous les éléments de circuit, tous les cir-
cuits et composants à mesurer, ainsi que d’autres objets de
mesure sont bien hors tension et déchargés. Respectez im-
pérativement la polarité des condensateurs électrolytiques.
• Allumez le DMM et sélectionnez la fonction de mesure « CAP ».
• Appuyez 2 fois sur « MODE » pour changer de fonction de mesure. L’unité
« nF » apparaît à l’écran. Appuyez de nouveau sur cette touche pour chan-
ger de fonction de mesure etc.
• ReliezleldemesurerougeàlaborneV(K)etleldemesurenoiràla
borne COM (I).
Lorsque les câbles de mesure ne sont pas protégés, il peut arriver
qu’unevaleurplusbasses’afcheàl’écranenraisondelasen-
sibilité de l’entrée de mesure. Appuyez sur REL pour remettre à
l’afchageà«0».LafonctionRELn’estutilequepourlespetites
valeurs de capacité.
• Reliez maintenant les deux pointes de mesure (rouge = pôle positif / noir
= pôle négatif) à l’objet à mesurer (condensateur). A l’écran, la capacité
s’afcheaprèsuncourtlapsdetemps.Attendezquelavaleurafchéese
stabilise. Pour les résistances > 40 µF, cela peut durer quelques minutes.
1. Sil’écranafche«OL»(pourOverload=surcharge),vousavezdépassélaplagedemesure.
2. Quand la mesure est terminée, débranchez les câbles de mesure de l’objet à mesurer et éteignez le DMM.
j) Détection de tension alternative sans contact (NCV)
Le détecteur de tension ne sert qu’à effectuer
des tests rapides et ne saurait se substituer à
uncontrôledetensionbipolaireaveccontact.
Il n’est donc pas possible de recourir à cette
méthode pour vérier l’absence de tension
avant d’effectuer des travaux.
La fonction NCV (Non-contact voltage detection) permet de
détecter sans contact la présence de tensions alternatives
dans les conducteurs électriques. La sonde NCV (A) est
placée à la tête de la pince.
• Allumez le DMM. La fonction « NCV » est activée dès que
le DMM est mis en marche.
• Approchez le capteur NCV le plus possible d’un conduc-
teur électrique.
• Si une tension alternative est détectée, la LED NCV rouge
(D) s’allume.
• La diode électroluminescente peut s’allumer également
en présence de recharges statiques étant donné que le
capteur NCV est extrêmement sensible. Ce phénomène
est normal et n’indique pas un dysfonctionnement.
