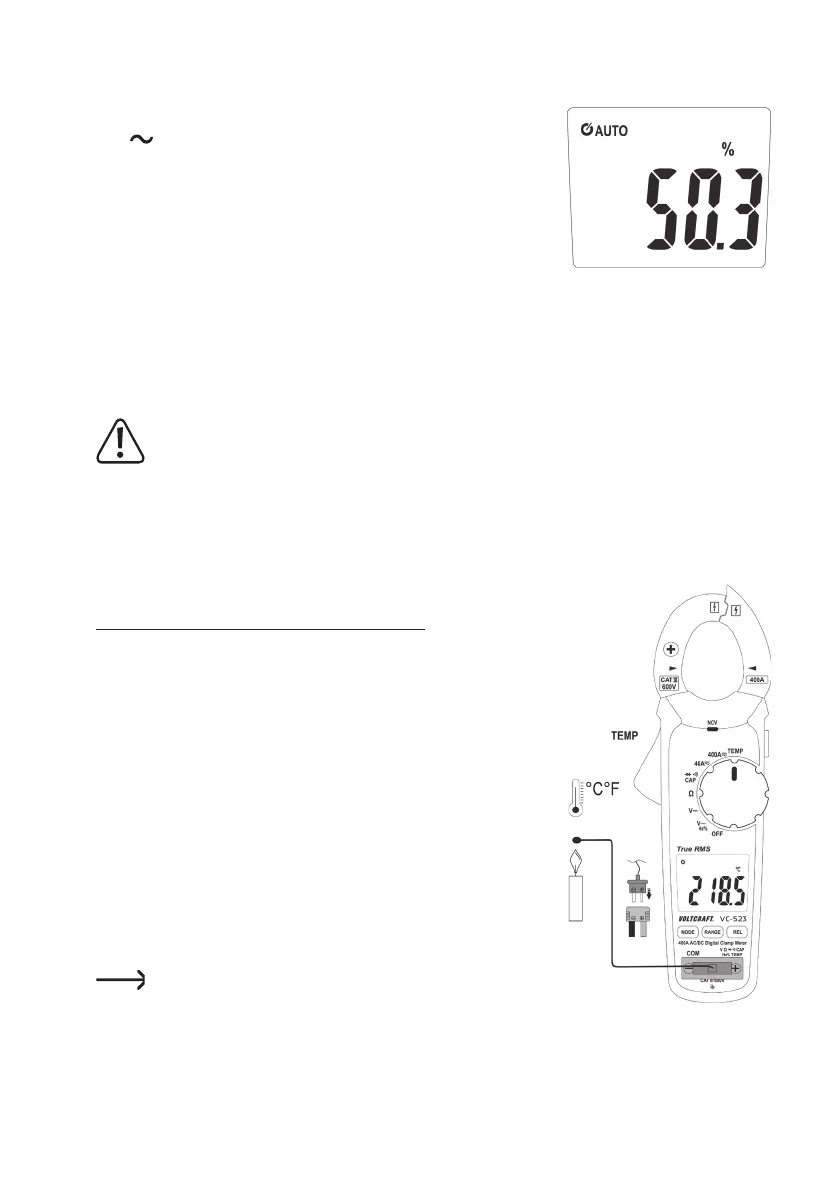

Procédez comme suit pour mesurer la durée d'impulsion en % :
• AllumezleDMMetsélectionnezlafonctiondemesure«%».L’écranafche
« V
».
• Appuyez2xsurMODE.L’écranafche«%».
• ReliezleldemesurerougeàlaborneHz(K)etleldemesurenoiràla
borne COM (I).
• Raccordez les deux pointes de mesure à l’objet à mesurer (générateur de
signal, circuit, etc.).
• La durée d’impulsion de la demi-onde positive est indiquée sous forme de pourcentage. Si le signal est symétrique,
l’écran indique 50%.
• Quand la mesure est terminée, débranchez les câbles de mesure de l’objet à mesurer et éteignez le DMM.
e) Mesure de la température
La sonde de température ne doit être exposée qu’à la température à mesurer pendant la mesure. La
température de fonctionnement de l’instrument de mesure ne doit pas être dépassée ou atteinte,
sous risque d’entraîner des erreurs de mesure.
La sonde de température à contact ne doit être utilisée que sur des surfaces sans tension.
L’instrumentpossèdeuncapteurlaire,quipeutmesurerunetempératureentre-20et+250°C.Pourpouvoirutiliser
le multimètre avec la plage complète de mesure (de -20 à +760 °C), il existe une thermo-sonde de type K en option.
Le branchement de sondes de type K avec connecteurs miniatures nécessite un adaptateur, disponible en option.
Toutes les thermo-sondes de type K peuvent être utilisés pour la mesure de température. Les températures peuvent
s’afcheren°Cou°F.
Pour mesurer la température, procédez comme suit :
• Allumez le DMM et sélectionnez la fonction de mesure « TEMP ». L’écran
afche°C.
• La touche « MODE » permet de changer l’unité de température.
• Enfoncez la sonde de température dans l’adaptateur de mesure de tem-
pératurefourniàceteffet,enfaisantattentionausensdepolarité.Lache
du thermocouple ne s’ajuste au connecteur que dans le sens de polarité
correct. Veillez à ne pas forcer lors du branchement.
• Reliez l’adaptateur de mesure au pôle positif dans la borne de mesure V
(K) et au pôle négatif dans la borne de mesure COM (I), en respectant le
sens de polarité.
• Latempératures’afcheàl’écran.
• Sil’écranafche«OL»,laplagedemesureaétédépasséeoulasondea
été interrompue ;
• La mesure effectuée, retirez la sonde et éteignez le DMM.
Si aucune sonde de température n’est raccordée, la température
ambianteduDMMpeutêtreafchéeparunshuntentrelesdeux
bornes«COM»etTemp.Étantdonnéquelasondesetrouveàl’intérieurduboîtier,l’afchageréagittrès
lentement aux variations de température. Cette fonction vous permet de contrôler la bonne température de
fonctionnement après un stockage. Pour des mesures rapides, une sonde externe doit être utilisée.
