Einführung
Sehr geehrter Kunde,
Herzliche Glückwünsche zum Kauf dieses Produktes. Wir bedanken uns für Ihre exzellente Entscheidung. Mit diesem Gerät
haben Sie ein überdurchschnittliches Qualitätsprodukt einer Markenfamilie erworben, die sich durch besondere Tauglichkeit
und permanente Innovationen im Feld der Mess-, Auflade- und Netzwerktechnologien auszeichnet. Mit Voltcraft®Plus
können Sie wie ein professioneller Anwender anspruchsvolle Aufgaben erledigen, aber auch Ihren Hobbys auf professionelle
Weise nachgehen. Voltcraft®Plus bietet Ihnen zuverlässige Technologie zu einem außerordentlich günstigen Kosten-
Leistungsverhältnis an. Wir glauben, dass Ihr Start mit Voltcraft®Plus der Beginn einer langfristigen und lohnenswerten
Kooperation ist. Die Resultate werden Sie überzeugen.
Wir wünschen Ihnen viel Freude mit Ihrem neuen Voltcraft®Plus Produkt!
Bestimmungsgemäße Verwendung
Das Produkt dient zur Stromversorgung von Kleinverbrauchern. Verbraucher werden durch die Ausgangsbuchsen auf der
Vorderseite des Gerätes angeschlossen. Der Stromverbrauch eines angeschlossenen Verbrauchers darf die angegebene
Amperezahl des entsprechenden Netzgerätausgangs nicht überschreiten. Alle Stromausgänge können unabhängig voneinander
benutzt werden. Das Schaltnetzgerät entspricht der Schutzklasse 1. Es ist nur für den Anschluss an geerdeten Netzsteckdosen
und einer Wechselspannung von 230V~ / 50Hz zugelassen. Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht
zulässig. Widrige Umgebungsbedingungen sind:
–Nässe oder zu hohe Luftfeuchtigkeit,
–Staub und brennbare Gase, Dämpfe oder Lösungsmittel,
–Gewitter bzw. Gewitterbedingungen (starke elektrostatische Felder sind generell zu vermeiden)
Eine andere Verwendung als zuvor beschrieben ist verboten und kann das Gerät sowie die Leitung beschädigen, was mit
Risiken wie Kurzschluss, Brand, elektrischer Stromschlag, usw. verbunden ist. Das gesamte Produkt darf nicht verändert oder
umgebaut werden. Die Sicherheitsanweisungen in dieser Bedienungsanleitung sind unbedingt zu beachten! Bitte bewahren
Sie diese zum späteren Gebrauch auf.
Wir lehnen jegliche Haftung für Beschädigungen und Verletzungen ab, die aufgrund eines Missbrauchs, einer Funktionsstörung
oder unsachgemäßer Behandlung des Produktes entstanden sind. In diesen Fällen erlischt die Garantie! Ein Dreieck mit
einem Ausrufezeichen weist auf wichtige Anleitungen in der Bedienungsanleitung hin, die unter allen Umständen beachtet
werden müssen. Vor der Inbetriebnahme des Produktes ist die gesamte Bedienungsanleitung aufmerksam durchzulesen. Sie
enthält wichtige Angaben zur einwandfreien Bedienung des Gerätes.
Die Ausgangsspannungen bzw. Ströme der in dieser Bedienungsanleitung behandelten Geräte sind:
Bestellnummer Gerät Ausgang A Ausgang B Ausgang C
Best.-Nr. 51 11 41 VSP 1410 HE 0 - 40 VDC max. 10A 0 - 6 VDC max. 1,5 A --
Best.-Nr. 51 11 43 VSP 1220 HE 0 - 20 VDC max. 20A 0 - 6 VDC max. 1,5 A --
Best.-Nr. 51 11 46 VSP 1605 HE 0 - 60 VDC max. 5A 0 - 6 VDC max. 1.5 A --
Best.-Nr. 51 11 40 VSP 2403 HE 0 - 40 VDC max. 3A 0 - 40 VDC max. 3 A 0 - 6 VDC max. 1,5A
Best.-Nr. 51 11 42 VSP 2405 HE 0 - 40 VDC, max. 5A 0 - 40 VDC max. 5 A 0 - 6 VDC max. 1,5 A
Best.-Nr. 51 11 44 VSP 2206 HE 0 - 20 VDC, max. 6A 0 - 20 VDC max. 6 A 0 - 6 VDC max. 1,5 A
3 4

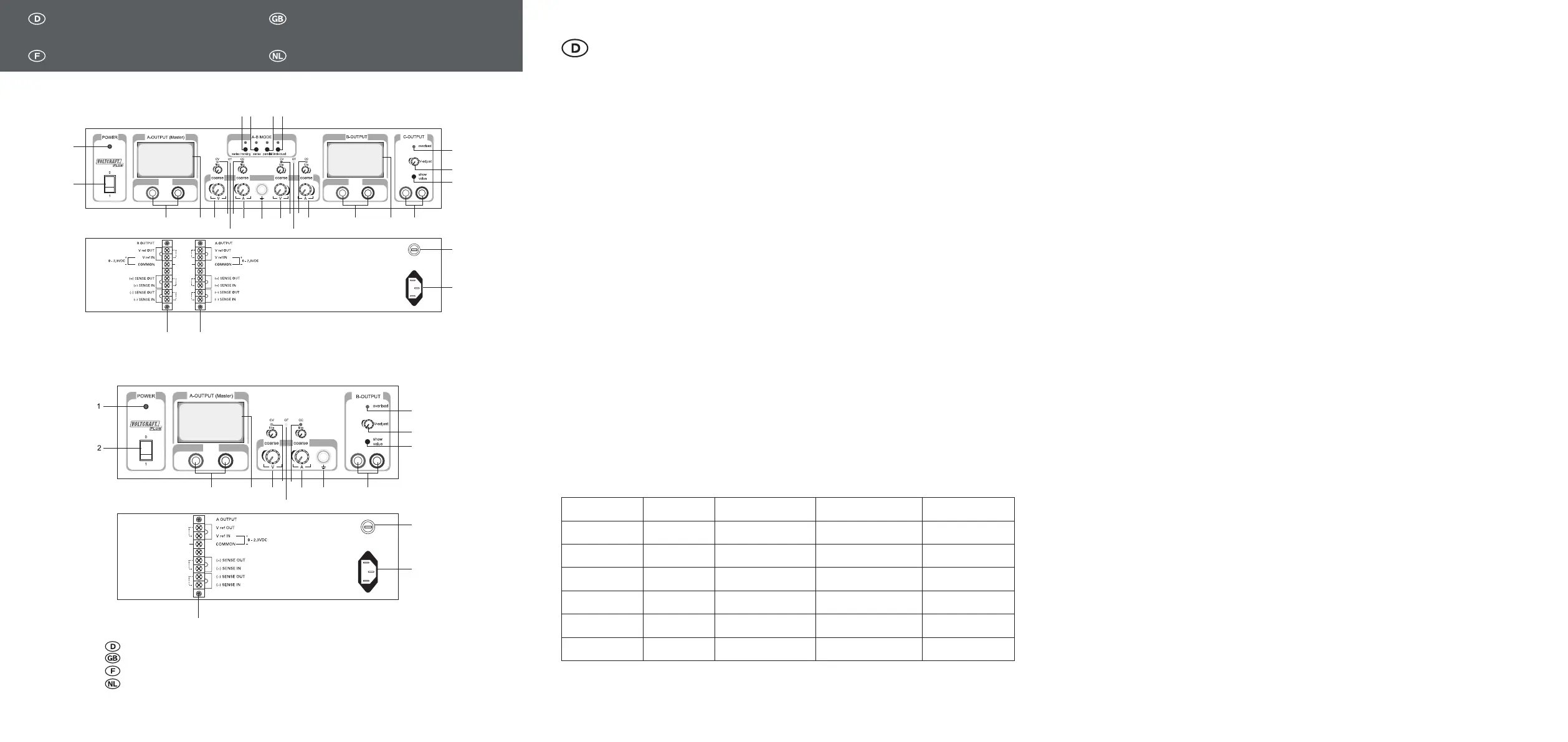

VSP 2403 HE / VSP 2405 HE / VSP 2206 HE
VSP 1410 HE / VSP 1220 HE / VSP 1605 HE
BEDIENUNGSELEMENTE OPERATING ELEMENTS
ÉLÉMENTS FONCTIONNELS WERKZAME ELEMENTEN
Die Bezeichnung der Bedienelemente finden Sie auf Seiten 6-7.
Please find the names of the operating elements on pages 14-15.
La désignation des éléments de commande se trouve à la pages 22-23.
De omschrijving van de bedieningselementen vindt u op paginas 30-31
3a 4a 5a
7a
8a
6a 10 3b
11
19
18a
12b
20
13
9a
3a
4a
5a
6a
7a
8a
9a
5b
7b 8b
6b
9b
3b
4b 3c
11
13
20
19
17
16
15
14
18a
18b
10
2
1
12c
