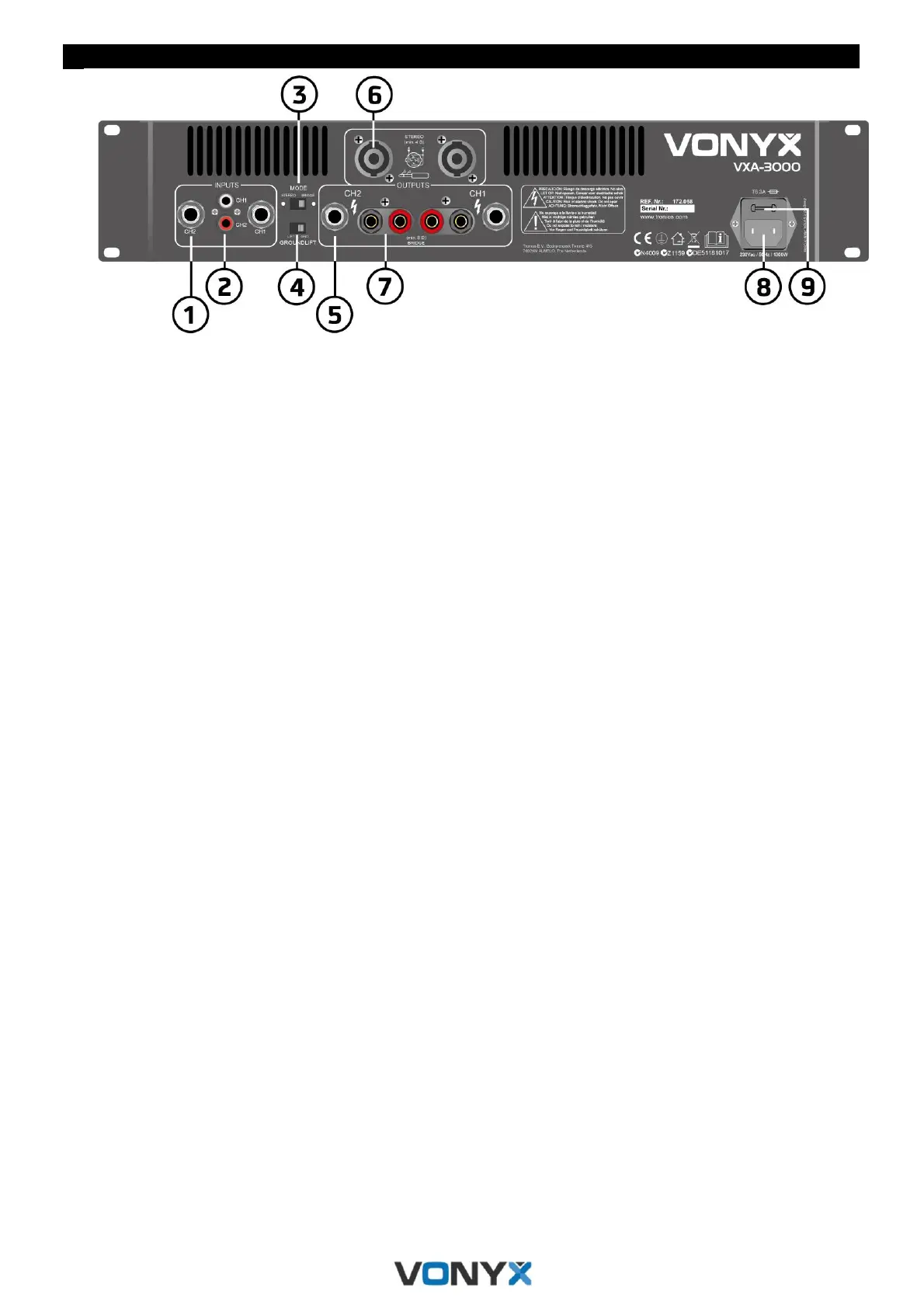

FACE ARRIÈRE
1. Entrées jack 6,35.
2 entrées jack 6,35 femelles pour brancher une source de signal (par exemple table de mixage...)
2. Entrées RCA.
2 entrées RCA pour brancher une source de signal (par exemple table de mixage...)
3. Interrupteur Mode
L'amplificateur peut fonctionner en mode stéréo et bridgé :
Choisissez un des deux modes :
Mode stéréo : mode standard stéréo gauche / droit.
Mode bridgé : ce mode combine les deux amplis en un canal, ce qui permet de doubler la
puissance sur ce canal. Relie le signal au canal d'entrée gauche et le niveau de sortie peut être
réglé avec leréglage de volume gauche.
4. Interrupteur Ground Lift
Permet de séparer les masses du circuit et du boîtier pour éviter tout bouclage de masse
5. Sorties jack 6,35
Charge maximale en mode stéréo 4 Ω par canal
6. Sorties HP NL4.
Charge maximale en mode stéréo 4 Ω par canal
Pin +1 & +2 = + sortie, Pin -1 & -2 = - sortie
7. Sorties borniers
Charge maximale en mode stéréo 4 Ω par canal. Charge maximale en mode bridgé 8 Ω.
8. Prise secteur
9. Fusible
Le fusible protège l'amplificateur contre tout dysfonctionnement. Si besoin, remplacez-le
uniquement par un fusible de même type et valeur.
