VT Miltope nMAP2 - Réglage Initial

3
Le connecteur J3 permet la connexion des ports Ethernet 1 et 3.
Broche* Signal Broche* Signal Broche* Signal Broche* Signal
1 Paire bidirectionnelle B+ de
port 1
6 Paire bidirectionnelle A+ de
port 1
11 Paire bidirectionnelle B+ de
port 3
16 Paire bidirectionnelle A- de
port 3
2 Paire bidirectionnelle A+ de
port 1
7 Paire bidirectionnelle B- de
port 1
12 Paire bidirectionnelle A+ de
port 3
17 Paire bidirectionnelle B- de
port 3
3 Blindage intérieur A/B port 1 8 Blindage intérieur C/D de port
1
13 Blindage intérieur A/B port 3 18 Blindage intérieur C/D de port
3
4 Paire bidirectionnelle D+ de
port 1
9 Paire bidirectionnelle C- de
port 1
14 Paire bidirectionnelle D+ de
port 3
19 Paire bidirectionnelle C- de
port 3
5 Paire bidirectionnelle C+ de
port 1
10 Paire bidirectionnelle D- de
port 1
15 Paire bidirectionnelle C+ de
port 3
20 Paire bidirectionnelle D- de
port 3
* Utiliser un boîtier Deutsch DMC-MD 20C, un insert et des contacts DMC -M 20--22SN, un boîtier arrière 787-8055-13M ou équivalent pour le connecteur
d'accouplement.
Indicateur Fonction
Indicateur de tension Vert lorsque sous tension et prêt à fonctionner. Clignote à la mise sous tension ; l'appareil n'est pas encore prêt à fonctionner (mode d'attente). Le
commutateur Ethernet interne non géré continue de fonctionner en mode d'attente.
indicateur d'activation RF Vert lorsque la sortie RF est activée.
indicateurs WLAN Vert clignotant pendant les transferts de données RF sur la carte radio applicable
indicateurs LAN Vert clignotant pendant les transferts de données LAN applicables
Vert sans clignotement lorsque d'un lien est établi sur les ports LAN câblés applicables, sans transferts de données.

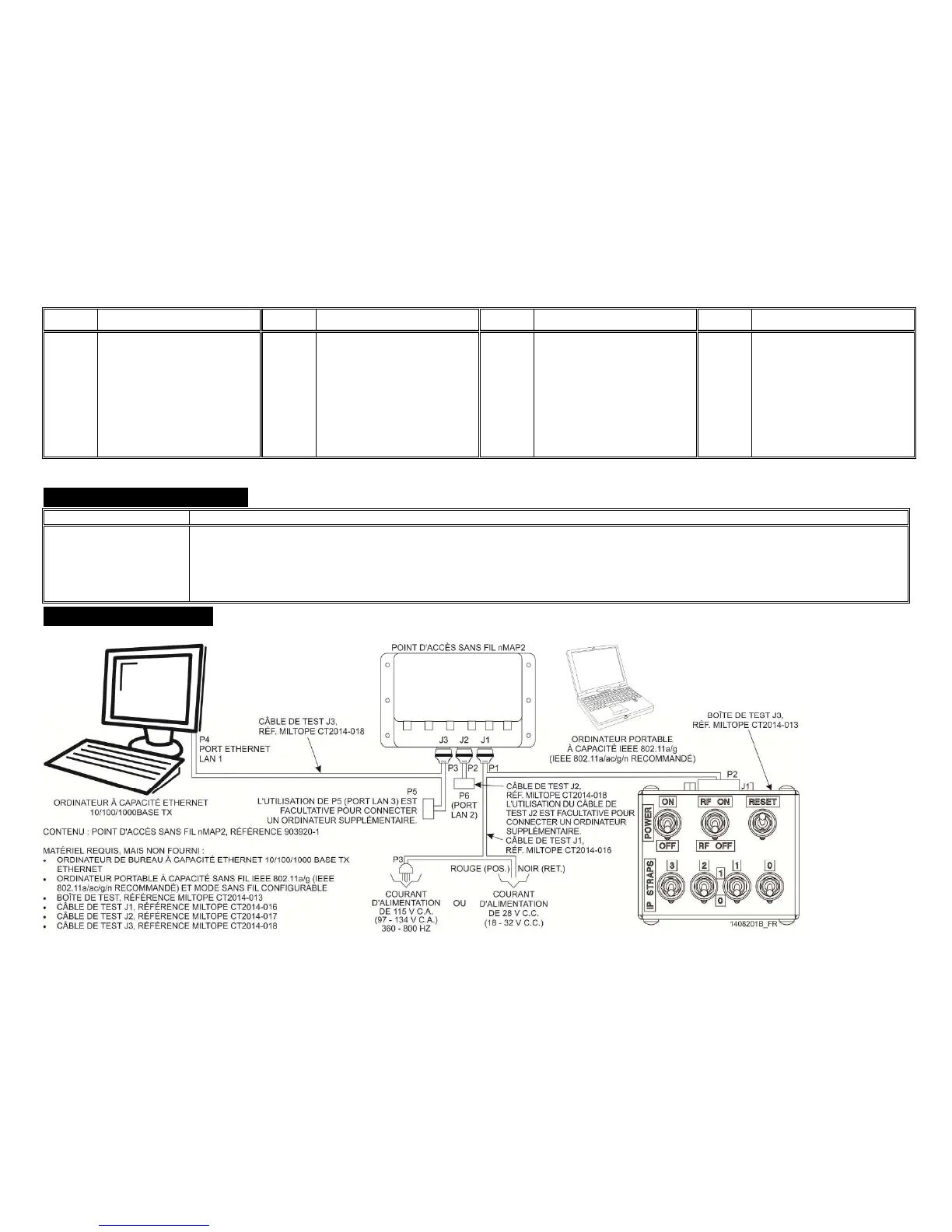

Connecter le point d'accès nMAP2 en environnement de laboratoire comme ci-après :
INDICATEURS DE STATUT
RÉGLAGE INITIAL
