VT Miltope nMAP2 - Indicadores de Status; Configuração Inicial

3
O conector J3 fornece conexão para portas Ethernet 1 e 3.
Pino* Sinal Pino* Sinal Pino* Sinal Pino* Sinal
1 Par bidirecional B+ da Porta 1 6 Par bidirecional A- da Porta 1 11 Par bidirecional B+ da Porta 3 16 Par bidirecional A- da Porta 3
2 Par bidirecional A+ da Porta 1 7 Par bidirecional B- da Porta 1 12 Par bidirecional A+ da Porta 3 17 Par bidirecional B- da Porta 3
3 Blindagem interna A/B da
Porta 1
8 Blindagem interna C/D da
Porta 1
13 Blindagem interna A/B da
Porta 3
18 Blindagem interna C/D da
Porta 3
4 Par bidirecional D+ da Porta 1 9 Par bidirecional C- da Porta 1 14 Par bidirecional D+ da Porta 3 19 Par bidirecional C- da Porta 3
5 Par bidirecional C+ da Porta 1 10 Par bidirecional D- da Porta 1 15 Par bidirecional C+ da Porta 3 20 Par bidirecional D- da Porta 3
* Use invólucro Deutsch DMC-MD 20C, inserto e contatos DMC-M 20-22SN, invólucro traseiro 787-8055-13M ou equivalente para o conector correspondente.
Indicador Função
Indicador POWER
(Alimentação)
Permanece constantemente aceso em verde para indicar que o dispositivo está energizado e ativado para operação. Pisca para
indicar que o dispositivo está energizado, mas a operação está desativada (modo de espera). O comutador interno de Ethernet não
gerenciado continua a funcionar no modo de espera.
Indicador RF ENABLE
(Ativar RF)
Permanece constantemente aceso em verde para indicar que a saída de RF está ativada.
Indicadores WLAN Piscam em verde para indicar que as transferências de dados de RF estão ocorrendo no cartão de rádio aplicável.
Indicadores LAN Piscam em verde para indicar que as transferências de dados da LAN estão ocorrendo.
Permanecem constantemente acesos em verde para indicar que um link foi estabelecido nas portas LAN cabeadas aplicáveis, mas
nenhuma transferência de dados está ocorrendo.

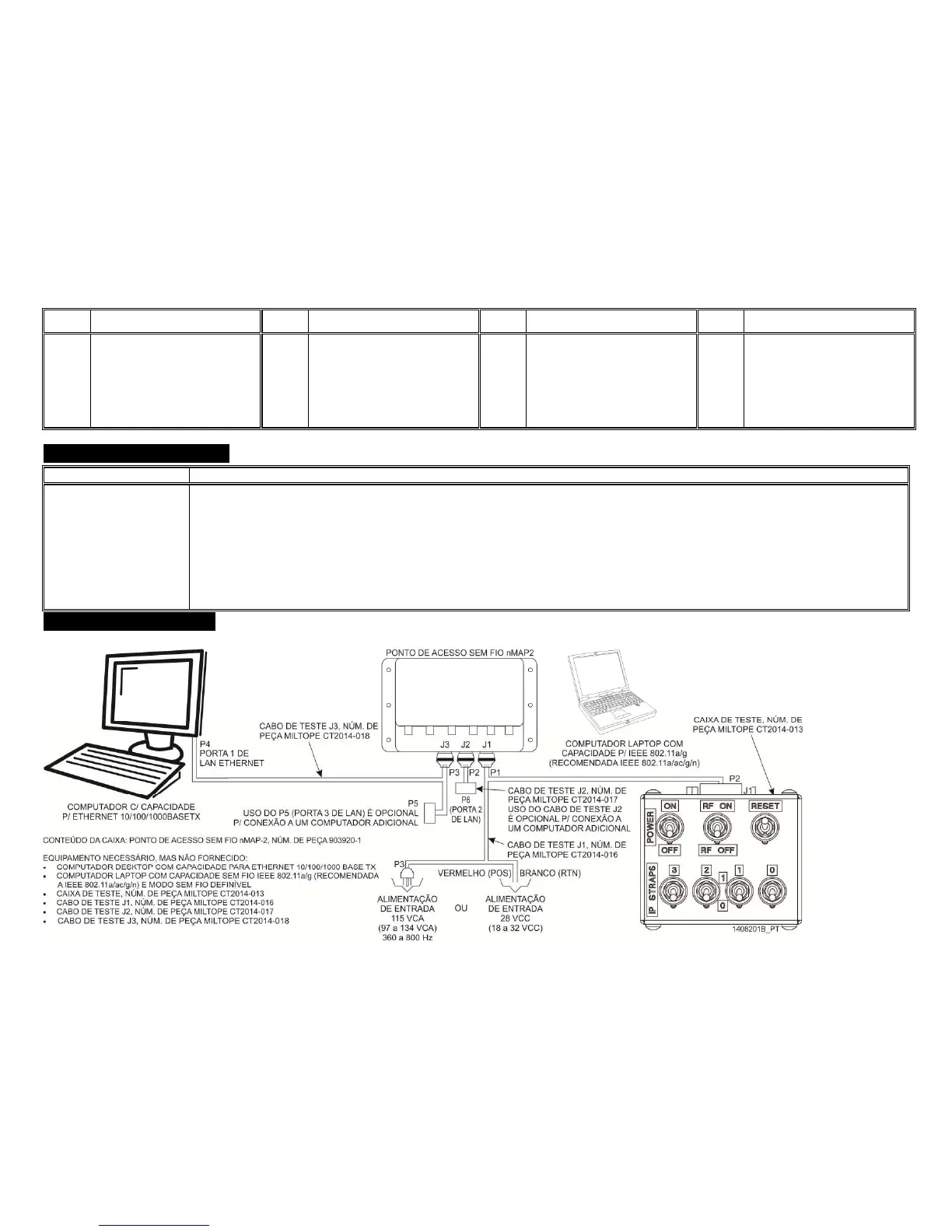

Conecte o ponto de acesso nMAP2 em ambiente de laboratório como mostrado a seguir:
INDICADORES DE STATUS
CONFIGURAÇÃO INICIAL
