VULCANIC 2300 - Diagrams of Thermostats and Sensors

UT#81086.01#-C#-#FR/EN #page#10#sur#18#

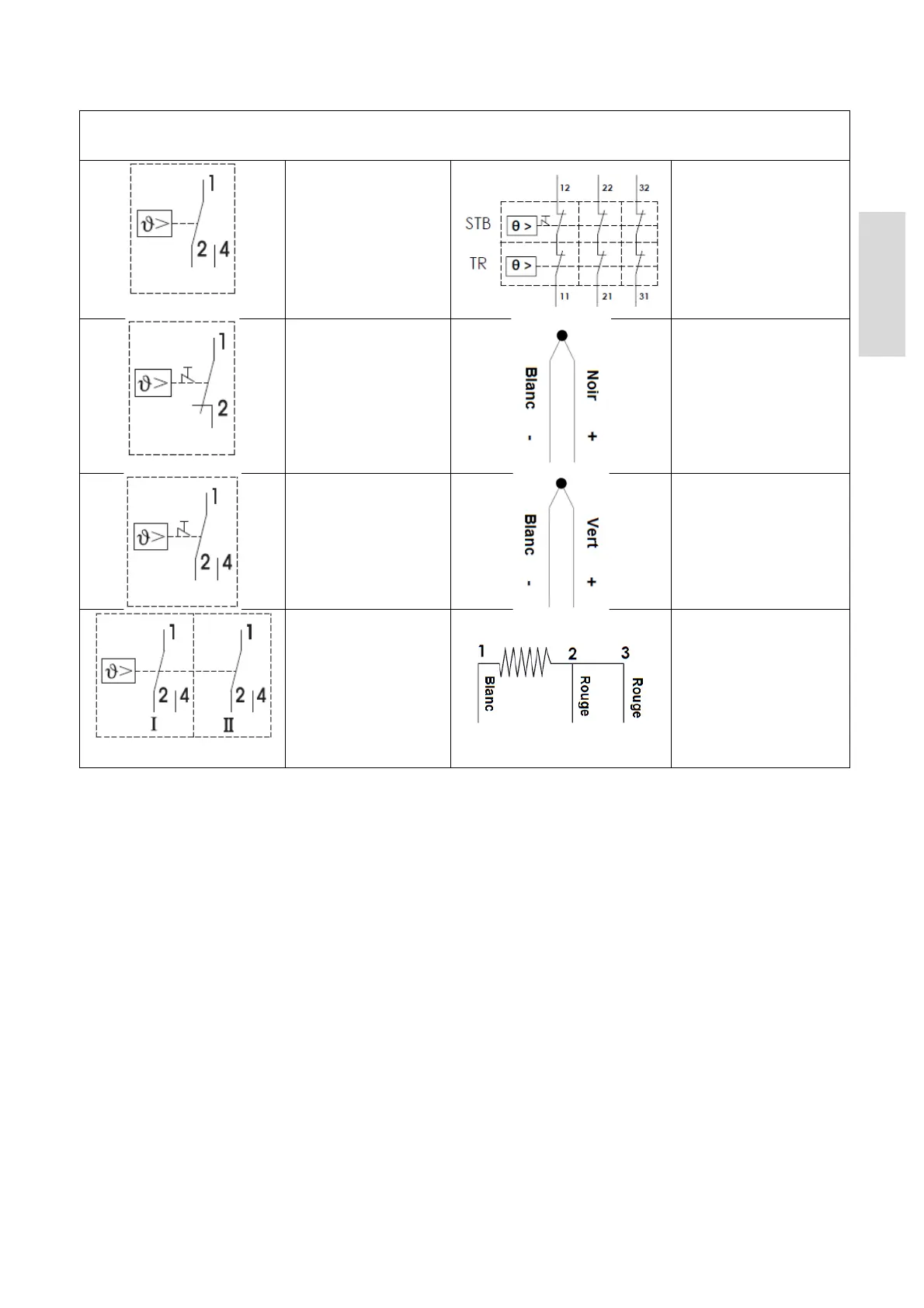

SCHÉMAS DES THERMOSTATS ET SONDES
RÉGULATEUR
OU CONTRÔLEUR DE
TEMPÉRATURE
-
THERMOSTAT
À RÉARMEMENT
AUTOMATIQUE
1 CONTACT
INVERSEUR
THERMOSTAT
À RÉARMEMENT
MANUEL
3 CONTACT SIMPLE À
OUVERTURE
LIMITEUR DE
TEMPÉRATURE
-
THERMOSTAT
À RÉARMEMENT
MANUEL
1 CONTACT SIMPLE À
OUVERTURE
THERMOCOUPLE J
LIMITEUR DE
TEMPÉRATURE
-
THERMOSTAT
À RÉARMEMENT
MANUEL
1 CONTACT
INVERSEUR
THERMOCOUPLE K
RÉGULATEUR
OU CONTRÔLEUR DE
TEMPÉRATURE
-
THERMOSTAT
À RÉARMEMENT
AUTOMATIQUE
1 CONTACT SIMPLE À
OUVERTURE
+ 1 CONTACT
INVERSEUR
SONDE Pt 100
FR
