4.2 Montage
Privilégier le montage horizontal (± 15°). En cas de montage vertical, placer de préférence le
boîtier de raccordement en partie basse. En cas de montage vertical avec le boîtier en partie
haute, surveiller la température de ce boîtier. Dans le cas particulier du chauffage d'un liquide,
respecter les précautions d'emploi relatives à l'immersion de la partie chauffante.
Veiller à serrer convenablement les thermoplongeurs selon la matière du joint fourni avec
l’équipement et selon les matières du bouchon et de l’interface de fixation :
Dans le cas où la cote A est supérieure à 1000 mm : la pose et la dépose devront être facilitées
par la mise en place d'un guide ou d’un berceau support, conçus pour ne pas endommager le blin-
dage. Ce support compensera en outre le "porte à faux" des éléments chauffants.
Si la chaudronnerie réceptacle est calorifugée, laisser à l'air libre une partie de la zone située entre
le dispositif de fixation du thermoplongeur (bride, raccord à visser ou à sertir) et son boîtier de
connexion.
Pour le chauffage de fluide en circulation dans un circuit fermé, installer les dispositifs de sécurité
prévus par la législation et destinés à s'affranchir des phénomènes de surpression en cas de sur-
chauffe (soupape, dégazeur, vase d'expansion...).
Vérifier la bonne position du joint d'étanchéité lors du serrage.
S'arranger pour positionner les presse-étoupes en partie inférieure.
En cas d'installation à l'extérieur, il est recommandé de prévoir un abri au-dessus du boîtier de
raccordement afin de limiter les effets nuisibles des intempéries.

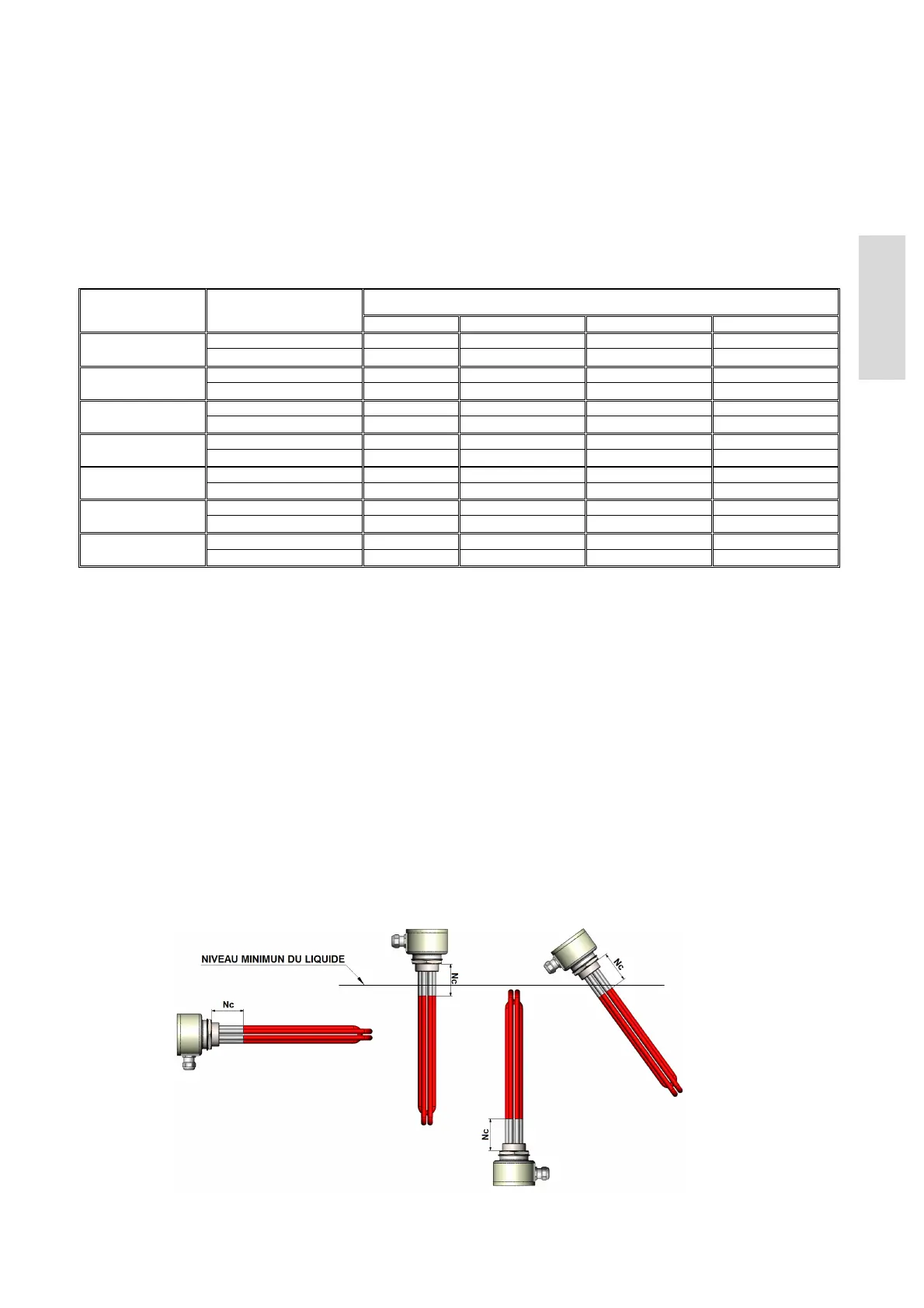

Schéma d’implantation du thermoplongeur dans le cas d’un chauffage de liquide- niveau Lc+50 mm
minimum à augmenter si nécessaire avec l’installateur sur site
