WAGNER TempSpray-H126 - Liste de Pièces de Rechange Tuyau de Peinture Chauffant Tempspray-H326; -H226

76
TempSpray-H326 / -H226 / -H126/ -H426
1
27
2
3
4 5
6
7
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
25
26
28

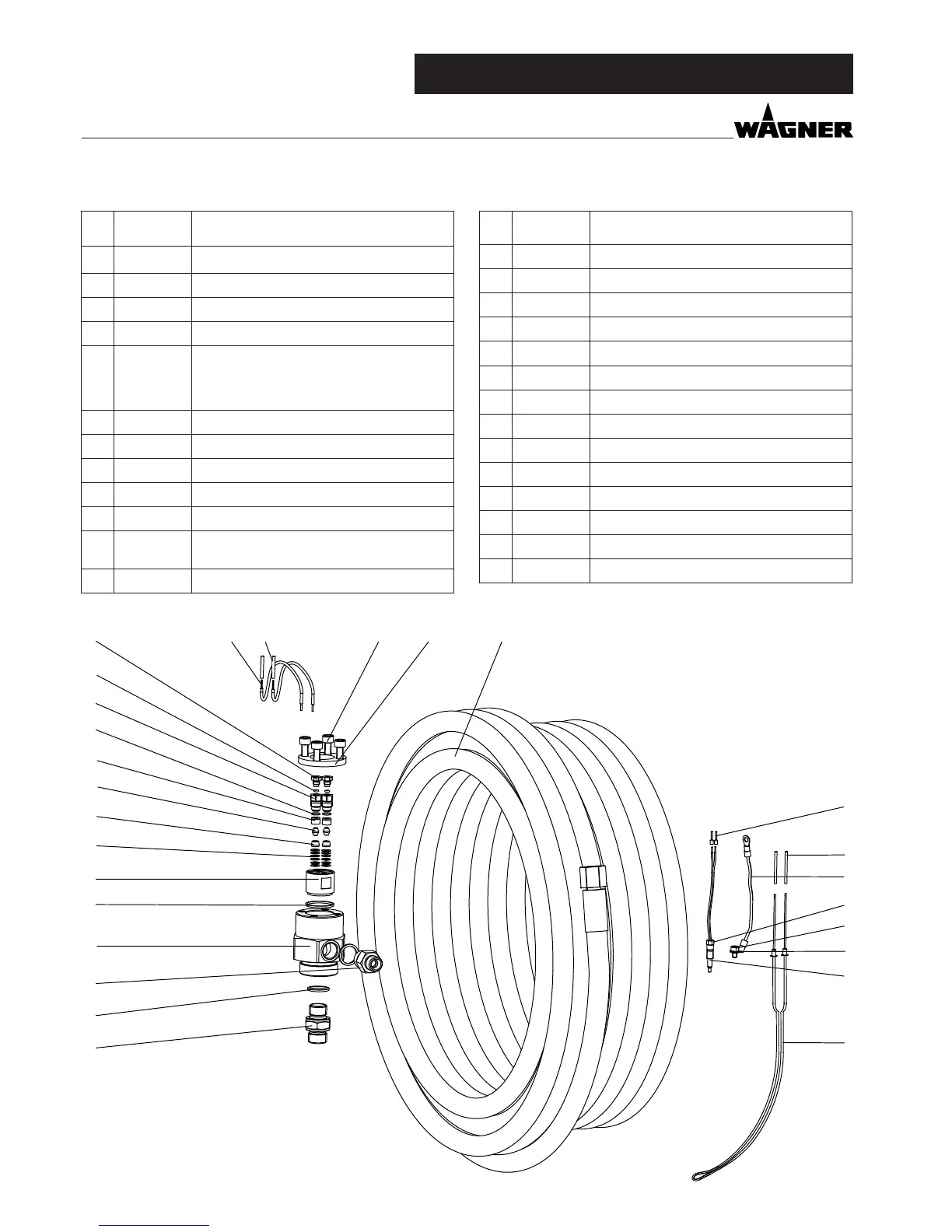

Illustration des pièces de rechange tuyau
de peinture chauant TempSpray -H226/-H326
pIèces de rechange et accessoIres
10.4 LISTE DE PIÈCES DE RECHANGE TUYAU DE PEINTURE CHAUFFANT TEMPSPRAYH326 / H226
n° référence désIgnatIon
1 2312 111 Tresse brun (2)
2 2313 390 Cosse (2)
3 9900 325 Vis cylindrique M6x16 DIN 912 (4)
4 2311 137 Plaque de compression
5 9984 506
9984 515
Tuyau exible haute pression
DN10-15m (H226)
Tuyau exible haute pression
DN10-30m (H326)
6 3054 990 Cosse terminale (2)
7 2312 199 Gaine isolante (2)
8 2312 110 Tresse vert/jaune
9 2311 136 Raccord à vis capteur
10 9900 392 Vis cylindrique M4x6 DIN 912 (4)
11 9922 101
Rondelle crantée avec denture extérieure
A4,3 DIN6797
12 2308 061 Capteur de température CTN
14 2312 285
2312 115
Fil chauant (H226)
Fil chauant (H326)
15 2308 887 Raccord double
16 9970 103 Bague d‘étanchéité (2)
17 0341 464 Raccord pour tuyau souple
18 2311 135 Boîtier de traversée
19 0341 331 Bague d‘étanchéité
20 2311 134 Traversée pour l
21 9923 513 Rondelle-ressort (12)
22 0335 320 Pièce de pression (2)
23 2309 790 Manchette (2)
24 0149 397 Bourrage (2)
25 9971 003 Joint torique (2)
26 0344 431 Raccord vissé (2)
27 9971 189 Joint torique (2)
28 0344 432 Raccord vissé (2)
