33
Raccordement
FRA
4. Raccordement
4.1 Raccorder le luminaire à
la tension d'alimentation
(variante SELV)
Pour le raccordement des luminaires, nous
recommandons des câbles que vous trou-
verez dans la gamme des accessoires pro-
posés par Waldmann.
ATTENTION
Dommages matériels dus à une ten-
sion d'alimentation erronée.
Détérioration ou destruction du lumi-
naire.
X Le raccordement doit être réalisé
exclusivement par un électricien
qualifié.
X Ne brancher le luminaire que sur
une très basse tension de sécurité
(SELV).
X Tenir compte de l'affectation des
broches et de l'affectation du
connecteur femelle.
X Utiliser un câble de raccordement
avec des fils torsadés ayant une
section de la ligne d'au moins 0,34
mm². Section de ligne minimale en
cas de câblage continu : 1,5 mm².
X États-Unis et Canada : Cet appa-
reil doit être raccordé à un bloc
d'alimentation de la classe 2.

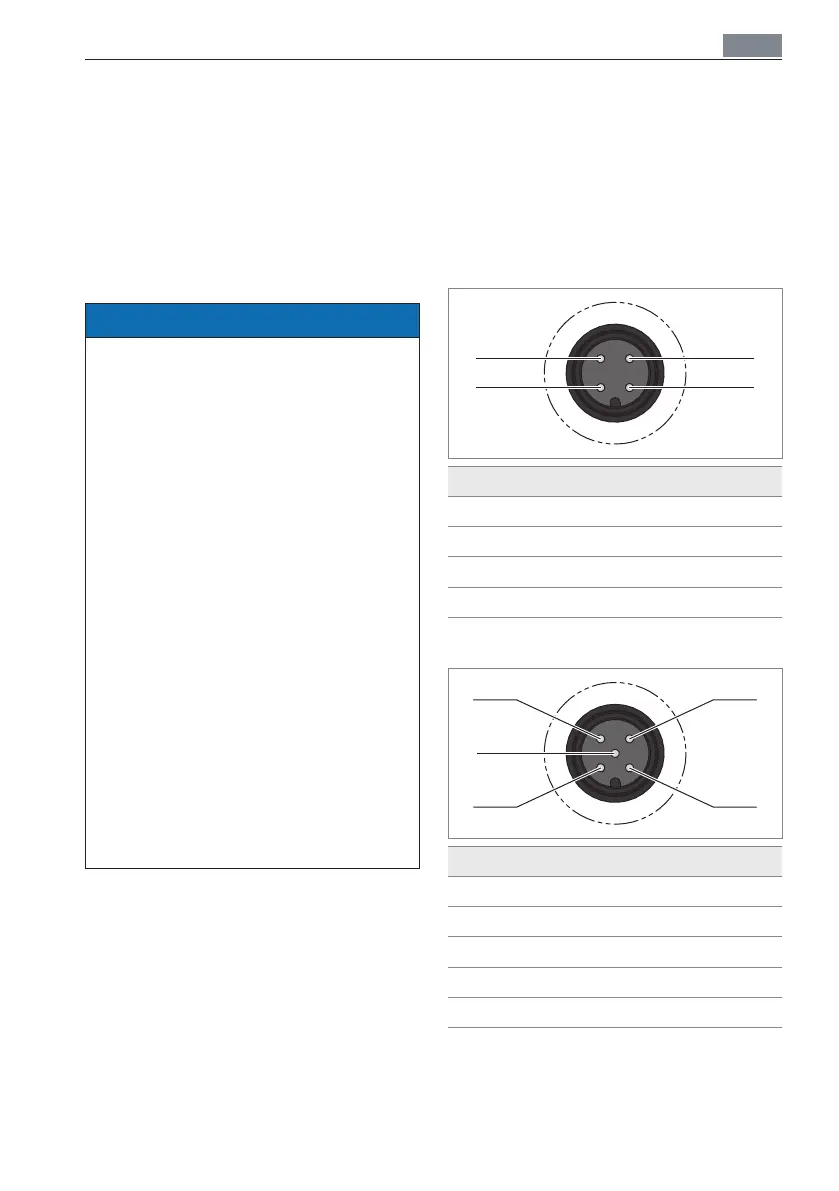

Pour le luminaire, il y a différents types d'af-
fectation des connecteurs :
Type A
Type B
Pour pouvoir raccorder le luminaire, vous
devez connaître le type d'affectation de
ses connecteurs.
REMARQUE : Vous trouverez le type d'af-
fectation des connecteurs sur la plaque
signalétique du luminaire.
X Vérifiez le type indiqué sur la plaque
signalétique.
X Déterminez le type d'affectation des
connecteurs à l'aide des tableaux sui-
vants.
3
1
4
2
N° Désignation
1
CC +
2
Non assigné
3
CC -
4
Non assigné
Tab. 3: Connecteur M12-A-4, affectation des
connecteurs de Type A.
3
1
4
2
5
N° Désignation
1
Non assigné
2
Non assigné
3
CC -
4
CC +
5
Non assigné
Tab. 4: Connecteur M12-A-5, affectation des
connecteurs de Type B.
X Raccorder un connecteur femelle appro-
prié avec la fiche matérialisée par A.
