Anschließen
DEU
4. Anschließen
4.1 Leuchte an Versorgungs-
spannung anschließen
(SELV-Version)
Zum Anschluss der Leuchten empfehlen
wir Anschlussleitungen, die Sie im Zube-
hörangebot von Waldmann finden.
ACHTUNG
Sachschaden durch falsche Anschluss-
spannung.
Zerstörung oder Beschädigung der
Leuchte.
X Anschluss nur durch eine ausgebil-
dete Elektro-Fachkraft.
X Nur mit Sicherheitskleinspannung
(SELV) betreiben.
X Steckerbelegung und Belegung der
Buchse beachten.
X Anschlussleitung mit Litzen ver-
wenden, die einen Leitungsquer-
schnitt von mindestens 0,34 mm²
haben. Bei Durchgangsverdrahtung
mindestens 1,5 mm².
X USA und Kanada: Dieses Gerät
muss mit einem Netzteil der
Klasse 2 verbunden werden.
Für die Leuchte gibt es verschiedene Ste-
ckerbelegungen:
 Type A
 Type B
Um die Leuchte anschließen zu können,
müssen Sie die Steckerbelegung der
Leuchte kennen.
HINWEIS: Die Bezeichnung der Steckerbe-
legung finden Sie auf dem Leistungsschild
der Leuchte.
X Prüfen Sie, welche Bezeichnung auf
dem Leistungsschild steht.
X Bestimmen Sie anhand der folgenden
Tabellen die Steckerbelegung.

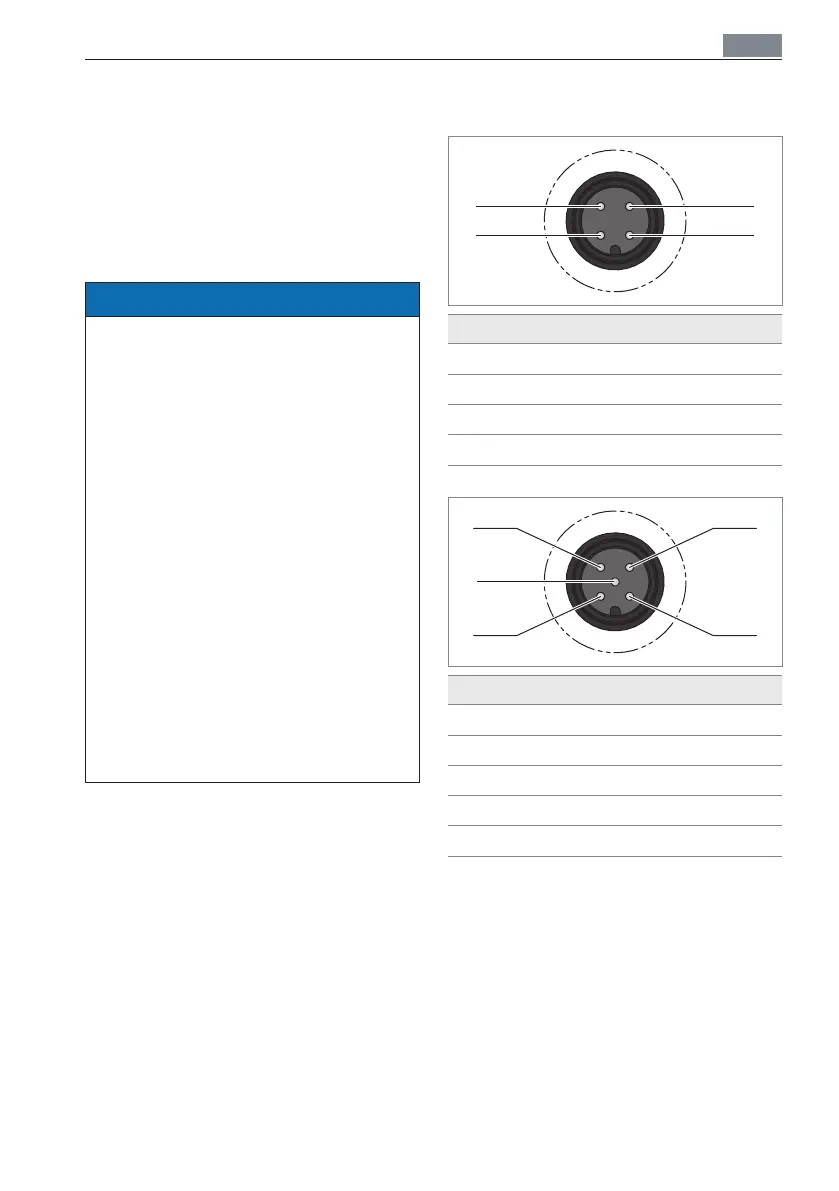

3
1
4
2
Nr. Bezeichnung
1
DC +
2
Nicht belegt
3
DC -
4
Nicht belegt
Tab. 3: Stecker M12-A-4, Steckerbelegung Type A.
3
1
4
2
5
Nr. Bezeichnung
1
Nicht belegt
2
Nicht belegt
3
DC -
4
DC +
5
Nicht belegt
Tab. 4: Stecker M12-A-5, Steckerbelegung Type B.
X Verbinden Sie eine geeignete Buchse
mit dem A-kodierten Stecker.
