Step 1
A
A
A
A
A
A
A
A
A
A
A
B
B
B
B
3
4
5
6
(EN)

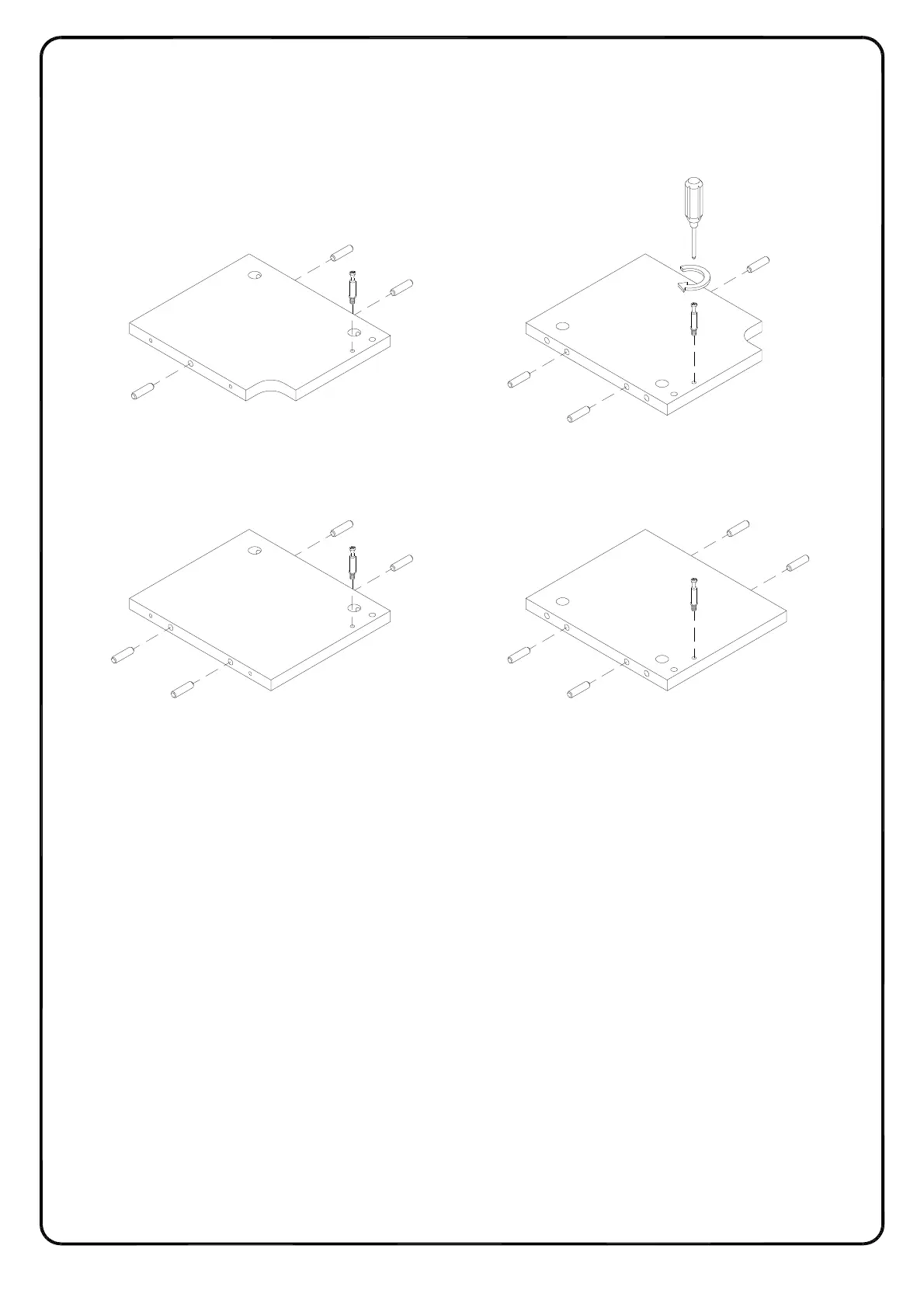

Insert wooden dowel (A) into part (3,4,5,6) .Attach cam bolt (B) to part (3,4,5,6) with Philips
head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (3,4,5,6), puis fixez le boulon à came (B) à la
pièce (3,4,5,6) avec le tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (3,4,5,6). Fije el perno de leva (B) a la parte
(3,4,5,6) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (3,4,5,6) ein, befestigen Sie dann die
Nockenschraube (B) in das Teil (3,4,5,6) mit dem Kreuzschlitzschraubendreher von Philips
gemäß der Abbildung.
