Istruzioni di montaggio
2/4
Hai scelto WALU COOL per l'avvolgimento della tua copertura per
piscine: grazie per la fiducia che hai riposto in noi!

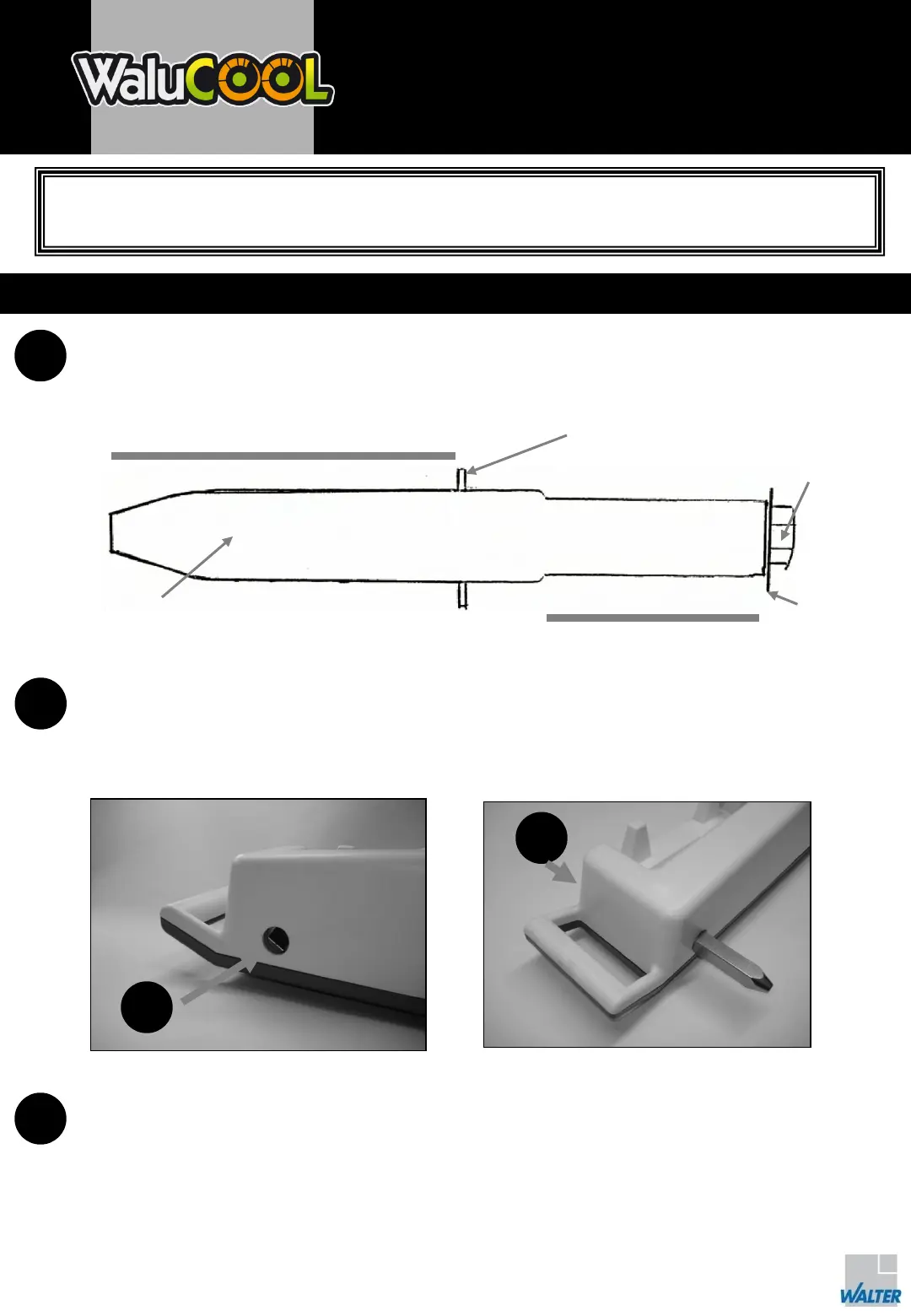

MONTAGGIO DEL PERNO DI AVVOLGIMENTO QUADRATO MASCHIO*
Con una chiave a pipa da 10, svitare la vite fissata sul retro del perno di avvolgimento quadrato
maschio. Estrarre la vite e la rondella.
2
Collocare il sistema WALU COOL in uso su una superficie piana e stabile.
a) Conficcare il perno di 13 mm nella parte riduttore del WALU COOL sino a fine corsa.
b) Riavvitare la vite e la rondella nella parte posteriore del perno di avvolgimento maschio sul lato opposto e
avvitare saldamente con la chiave a pipa per garantirne il blocco nel gruppo motorizzato.
a)
Parte posteriore del perno - lato WALU COOL (13x13mm)
Vite
Rondella
* Facoltativo per le coperture dotate di un perno di avvolgimento maschio di 13 x 13 mm
Parte anteriore del perno - lato copertura (15x15mm)
3
Dopo il caricamento al 100% della batteria (vedi rubrica manuale d'uso pagina 4/4),
il dispositivo WALU COOL è pronto all'uso.
b)
1
Spina d'arresto
Perno di avvolgimento
maschio
