Notice de montage
2/4
Vous avez choisi WALU COOL pour enrouler votre couverture de
piscine, nous vous remercions de votre confiance.

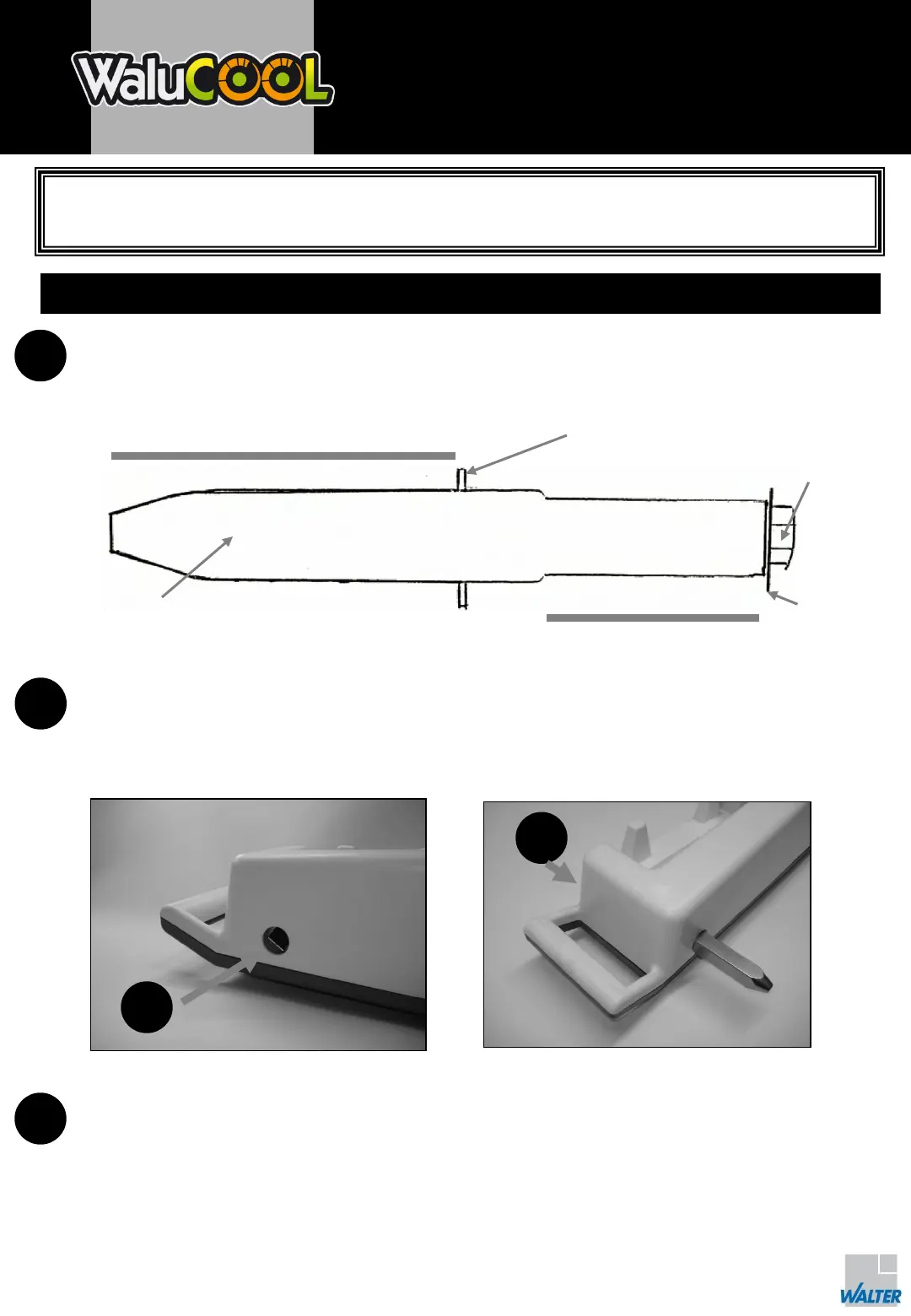

MONTAGE DU CARRÉ D’ENROULEMENT MÂLE*
Dévissez, à l’aide d’une clé à pipe de, 10 la vis fixée sur la partie arrière du carré d’enroulement mâle.
Retirez la vis et la rondelle.
2
Posez WALU COOL sur une surface plane et stable.
a) Enfoncez le carré de 13mm dans la partie réducteur du WALU COOL, jusqu’à ce qu’il arrive en butée.
b) Resserrez la vis et la rondelle sur la partie arrière du carré d’enroulement mâle par le côté opposé et
vissez fermement à l’aide de la clé à pipe afin d’assurer le verrouillage du carré dans la motorisation.
a)
Partie arrière du carré – côté WALU COOL (13 x13 mm)
Vis
Rondelle
* Facultatif pour les couvertures équipées d’un carré d’enroulement mâle de 13 x 13 mm
Partie avant du carré – côté couverture (15 x15 mm)
3
Après chargement intégral de la batterie (voir rubrique notice d’utilisation page 4/4),
votre WALU COOL est prêt à être utilisé.
b)
1
Goupille de butée
Carré d’enroulement mâle
