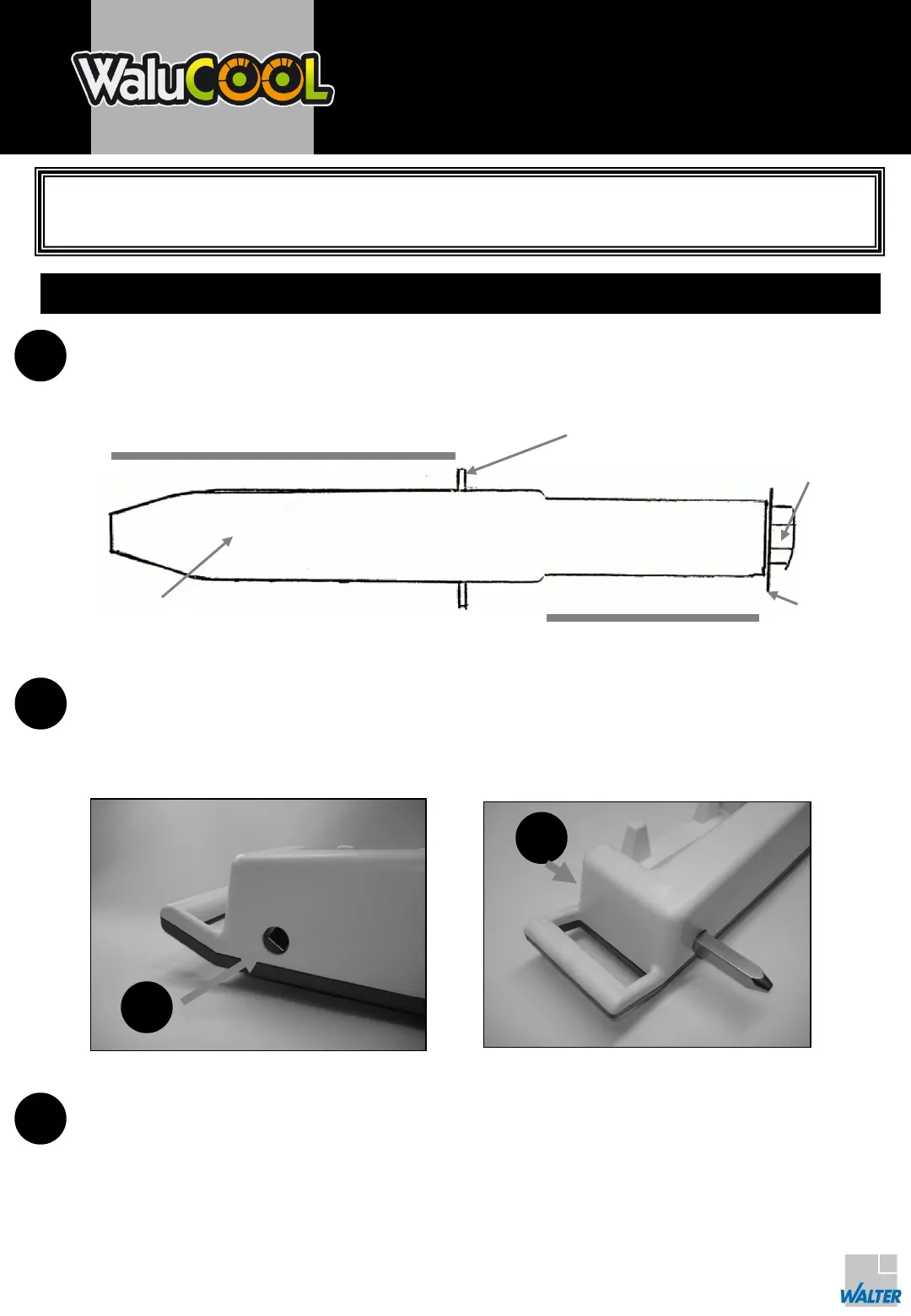

Instruções de montagem
2/4
Escolheu WALU COOL para enrolar a sua cobertura de piscina,
agradecemos a sua confiança.
MONTAGEM DO PINO QUADRADO DE ENROLAMENTO MACHO*
Desaparafusar, com uma chave de biela de 10, o parafuso fixado na parte posterior do pino quadrado
de enrolamento macho. Retirar o parafuso e a anilha.
2
Colocar WALU COOL sobre uma superfície plana e estável.
a) Enfiar o pino quadrado de 13mm na parte do redutor do WALU COOL, até chegar ao perno de embate.
b) Apertar o parafuso e a anilha sobre a parte posterior do pino quadrado de enrolamento macho pelo lado
oposto e aparafusar firmemente com a chave de biela para trancar seguramente o pino quadrado na
motorização.
a)
Parte posterior do pino quadrado – lado WALU COOL (13 x13mm)
Parafuso
Anilha
* Facultativo para as coberturas equipas de um pino quadrado de enrolamento macho de 13 x 13 mm
Parte anterior do pino quadrado – lado cobertura (15 x15mm)
3
Após o carregamento integral da bateria (ver o ponto correspondente nas instruções de utilização
página 4/4), o seu WALU COOL está pronto a ser utilizado.
b)
1
Perno de embate
Pino quadrado de
enrolamento macho
