Walter Walu Cool - Instrukcja Montażu

Instrukcja montażu
2/4
Dziękujemy za dokonanie zakupu produktu WALU COOL,
przeznaczonego do zwijania przykrycia basenowego i zaufanie okazane
naszej firmie.

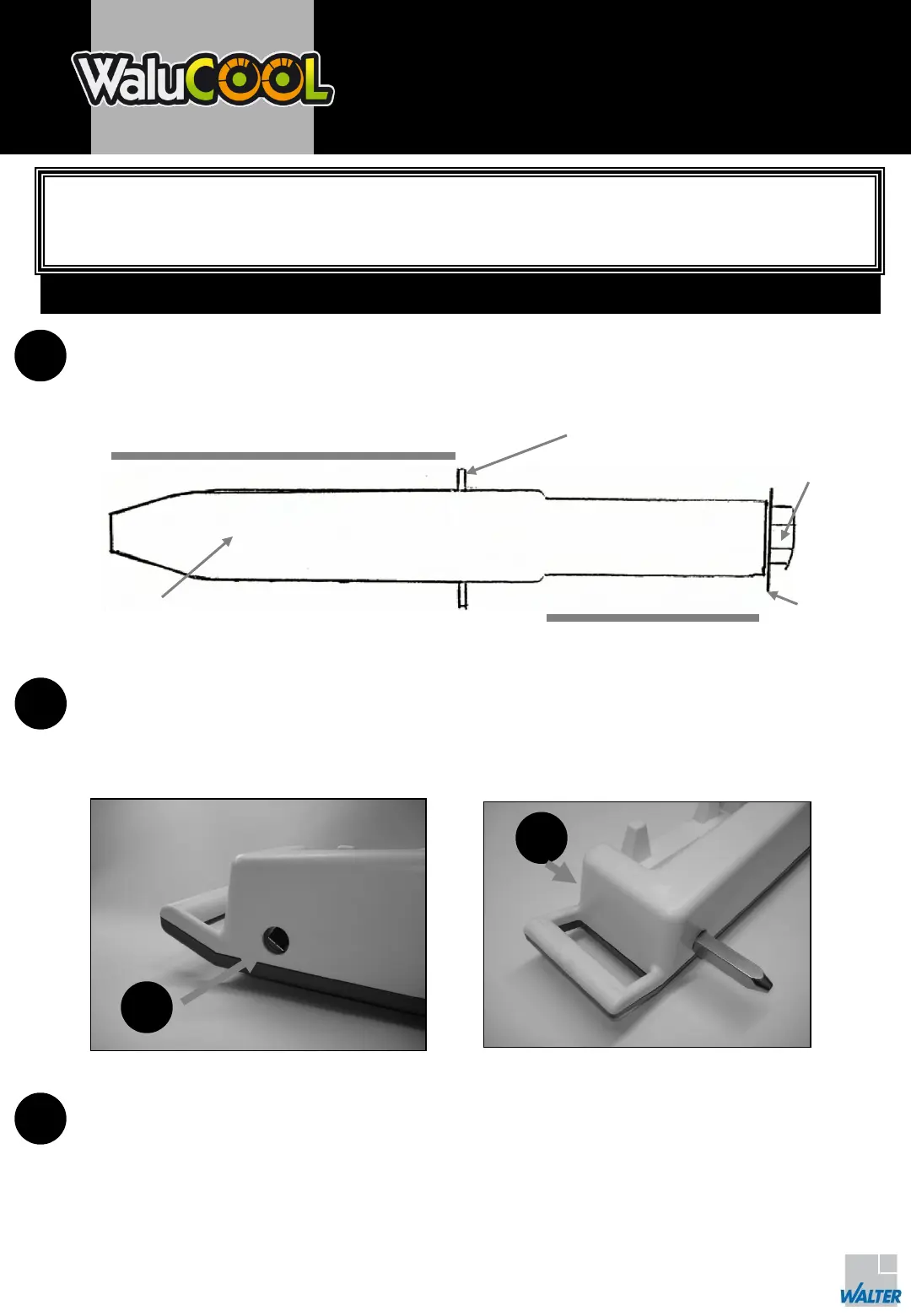

MONTAŻ PRĘTA ZWIJAJĄCEGO*
Używając klucza nasadowego o rozmiarze 10, odkręcić śrubę znajdującą się w tylnej części drążka
zwijającego. Wyjąć śrubę i podkładkę.
2
Ułożyć produkt WALU COOL na płaskiej, stabilnej powierzchni.
a) Włożyć wtyk 13 mm do części reduktora produktu WALU COOL aż do ogranicznika.
b) Założyć podkładkę okrągłą i dokręcić śrubę w tylnej części pręta zwijającego z przeciwnej strony i mocno
dokręcić za pomocą klucza nasadowego, aby wtyk został prawidłowo zamocowany w układzie napędowym.
a)
Część tylna elementu – strona WALU COOL (13 x13mm)
Śruba
Podkładka okrągła
* Wyposażenie opcjonalne przykryć z wtykiem zwijającym wkładanym o wymiarach 13 x 13 mm
Część przednia elementu – strona przykrycia (15 x15mm)
3
Po całkowitym naładowaniu baterii (patrz strona 4/4 instrukcji obsługi),
urządzenie WALU COOL jest gotowe do pracy.
b)
1
Kołek
ograniczający
Wtyk elementu
zwijającego
