Instrucciones de montaje
2/4
Agradecemos la confianza que ha depositado en nosotros al elegir
WALU COOL para enrollar su manta de piscina.

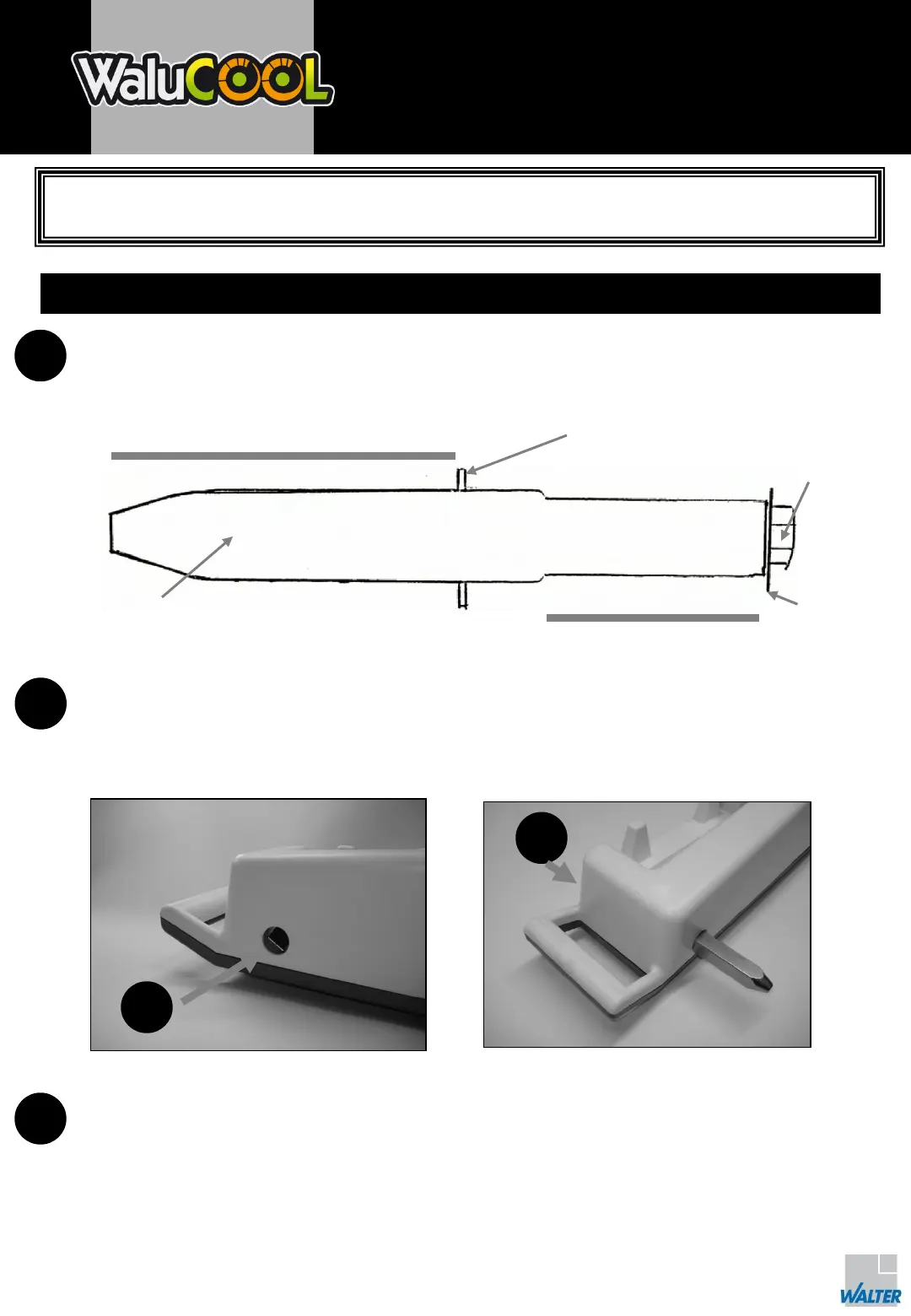

MONTAJE DEL CUADRADO DE ENROLLAMIENTO MACHO*
Afloje con ayuda de una llave de pipa de 10 el tornillo fijado en la parte trasera del cuadrado de
enrollamiento macho. Retire el tornillo y la arandela.
2
Coloque WALU COOL sobre una superficie plana y estable.
a) Introduzca el cuadrado de 13 mm en la parte del reductor del WALU COOL hasta que llegue al tope.
b) Apriete el tornillo y la arandela en la parte trasera del cuadrado de enrollamiento macho por el lado
opuesto y atornille con firmeza con ayuda de la llave de pipa para asegurar el bloqueo del cuadrado en la
motorización.
a)
Parte trasera del cuadrado – lado WALU COOL (13 x13 mm)
Tornillo
Arandela
* Opcional para las mantas equipadas con un cuadrado de enrollamiento macho de 13 x 13 mm
Parte delantera del cuadrado – lado manta (15 x 15 mm)
3
Una vez cargada la batería completamente (ver apartado instrucciones de uso página 4/4),
el WALU COOL estará listo para ser utilizado.
b)
1
Pasador de tope
Cuadrado de
enrollamiento macho
