Monteringsanvisningar
2/4
Du har valt WALU COOL för att rulla upp ditt poolskydd, och vi tackar
dig för visat förtroende.

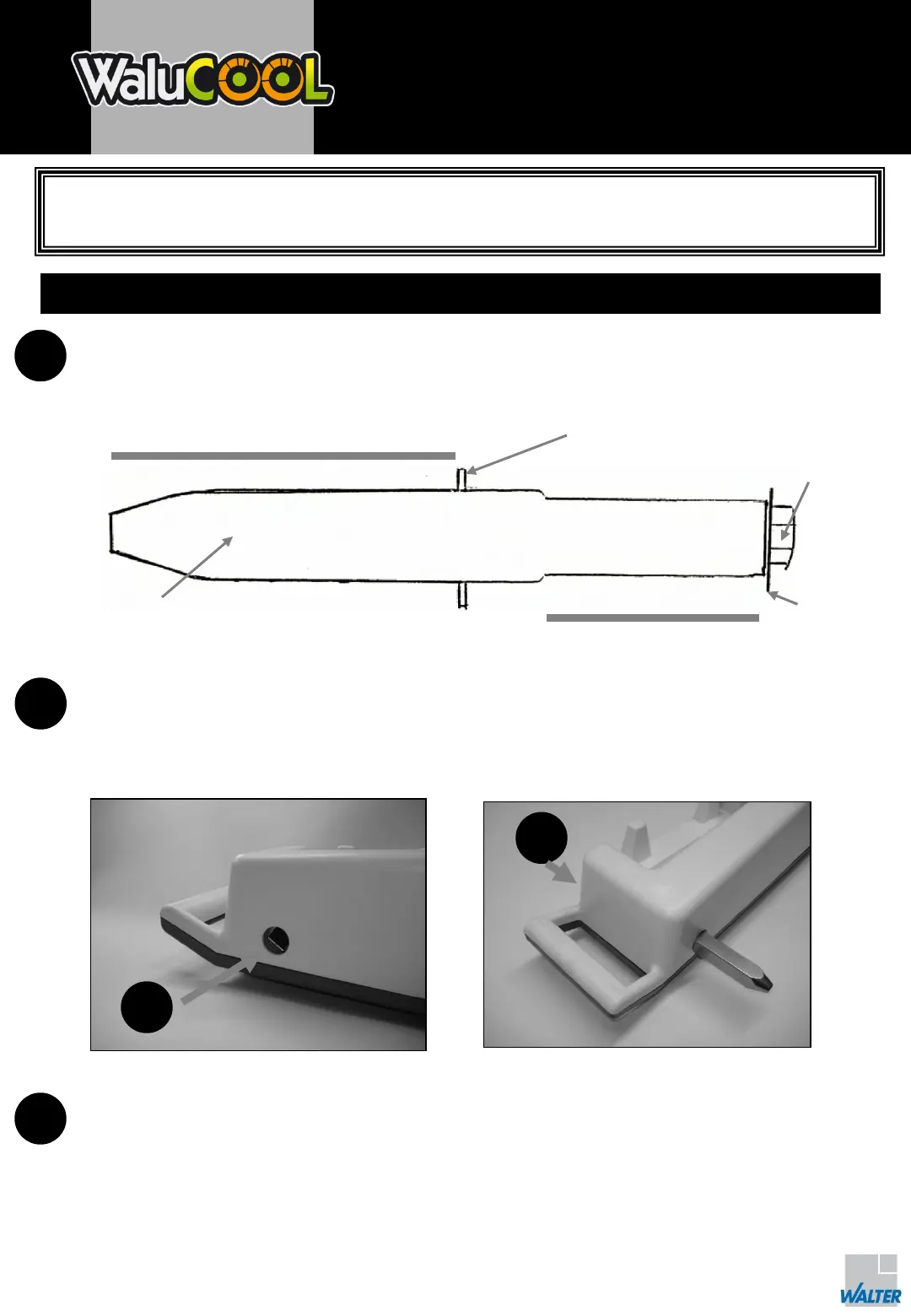

MONTERING AV FYRKANTSSTAV TILL UPPRULLNINGSENHET (HANE*)
Lossa skruven som sitter på baksidan av upprullningsenhetens fyrkantsstav (hane) med hjälp av en
hylsnyckel 10. Avlägsna skruven och brickan.
2
Lägg ut WALU COOL på ett plant och stabilt underlag.
a) Skjut in fyrkantsstaven på 13 mm i reduktorn på WALU COOL tills det tar stopp.
b) Fäst skruven och brickan på fyrkantsstavens (hane) bakre parti på motsatta sidan och dra åt
ordentligt med hjälp av hylsnyckeln, för att försäkra att fyrkantsstaven sitter fast i motoriseringen.
a)
Fyrkantsstavens bakre parti – WALU COOL-sida (13 x 13 mm)
Skruv
Bricka
* Valfritt för poolskydd utrustade med en fyrkantsstav (hane) på 13 x 13 mm
Fyrkantsstavens främre parti – skyddssida (15 x 15 mm)
3
När batteriet har laddats upp helt (se rubriken Bruksanvisning, sid. 4/4), är WALU COOL klar att
användas.
b)
1
Ändstift
Upprullningsenhetens
fyrkantsstav (hane)
