Montageanleitung
2/4
Sie haben WALU COOL als Aufrollsystem für Ihre
Schwimmbadabdeckung gewählt. Wir danken Ihnen für Ihr Vertrauen.

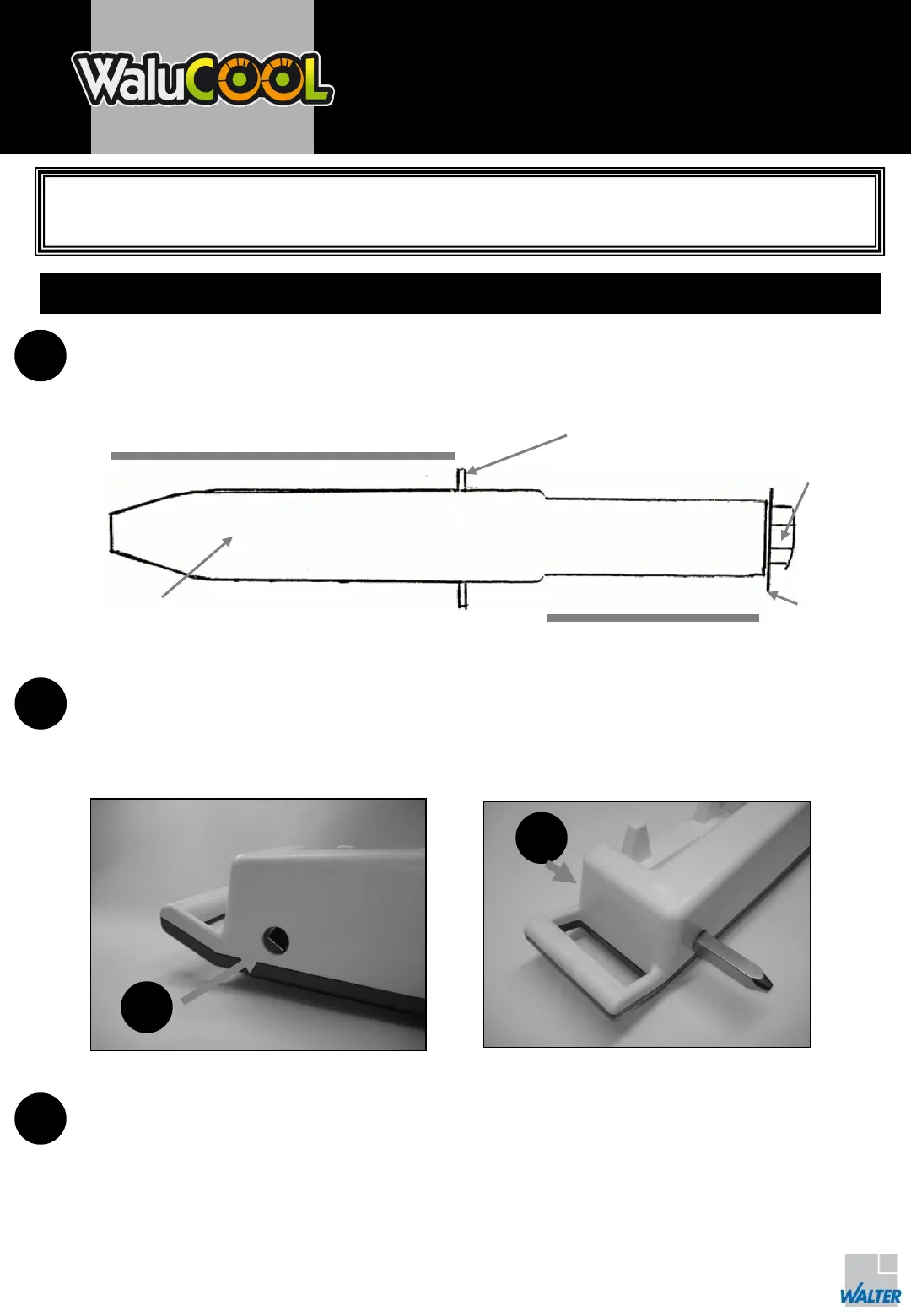

MONTAGE DES AUFROLL-VIERKANTNIPPELS*
Lockern Sie mit einem 10er Steckschlüssel die Schraube an der hinteren Seite des Vierkant-
Aufrollernippels. Entfernen Sie die Schraube nebst Unterlegscheibe.
2
Stellen Sie den Gerät WALU COOL-Aufroller auf einer ebenen und stabilen Fläche ab.
a) Schieben Sie den 13mm-Vierkantstab bis zum Anschlag in den Getriebemotor von WALU COOL ein.
b) Schrauben Sie Schraube und Unterlegscheibe von der gegenüberliegenden Seite auf dem hinteren Teil
des Aufroll-Vierkantnippels auf. Ziehen Sie die Schraube mit einem Steckschlüssel fest an, um die
Vierkantstange im Antrieb zu sichern.
a)
Hinterer Teil des Vierkantstabs – WALU COOL-seitig (13 x13mm)
Schraube
Unterlegscheibe
* Freibleibend bei Abdeckungen mit Aufroll-Vierkantnippel 13 x 13 mm
Vorderer Teil des Vierkantstabs – abdeckungsseitig (15 x15mm)
3
Nach einem vollständigem Aufladevorgang des Akkus (siehe entsprechende Rubrik der
Bedienungsanleitung, Seite 4/4), Ist Ihr WALU COOL-Aufroller betriebsbereit.
b)
1
Anschlagstift
Aufroll-Vierkantnippel
