WARN INDUSTRIES PAGE 12 79235A0
©2007 Warn Industries, Inc.
WARN® and the WARN logo are trademarks of Warn Industries Inc.
INSTALLATION SUITE
5. À l’aide des boulons M8 de 30 mm (B1),
rondelles (B2), espaceurs (B3) et écrous à
épaulement M8 (B4), continuer à connecter le
kit aux brides de rail de cadre (Figures 3 et 4).
6. Serrer à présent les quatre boulons des étapes
4 et 5 aux couples de serrage recommandés.
S’il n’y a pas besoin d’installer le treuil, passer à
l’étape 9.
7. Glisser le treuil par l’ouverture latérale de la
même façon que pour le kit de montage de
lame (Figure 5). Prévoir suffisamment de mou
pour que le câble puisse passer par l’arrière du
guide-câble à rouleaux (Figure 6). Placer le
treuil sur le dessus du kit de montage de lame.
REMARQUE : Se reporter aux instructions de
montage de treuil WARN pour installer le guide-
câble à rouleaux.
8. Boulonner le treuil sur le kit de montage de
lame à l’aide des boulons fournis avec le kit de
treuil WARN. Serrer les boulons aux couples de
serrage recommandés.

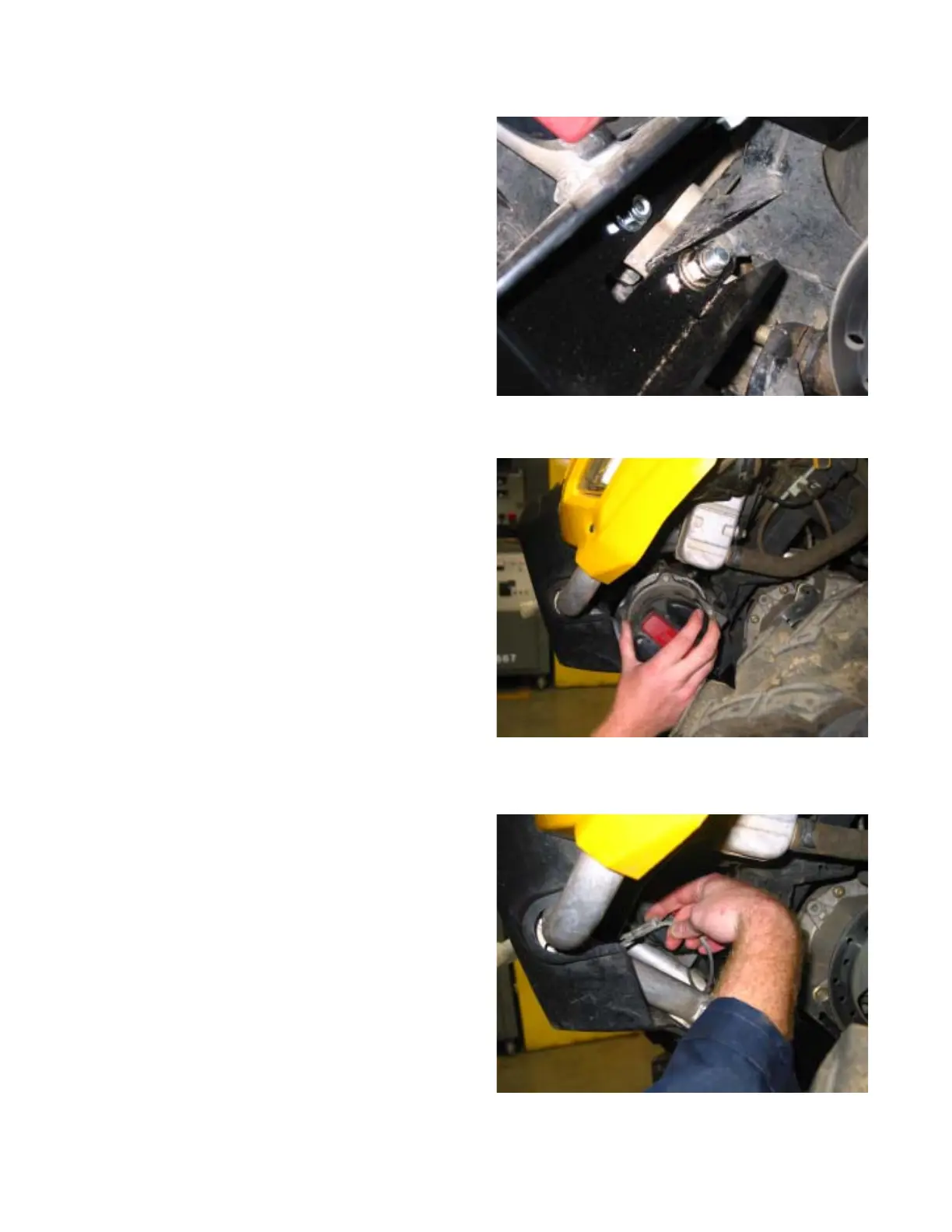

Figure 4
Figure 5
Figure 6
