INSTALLATION CONT.

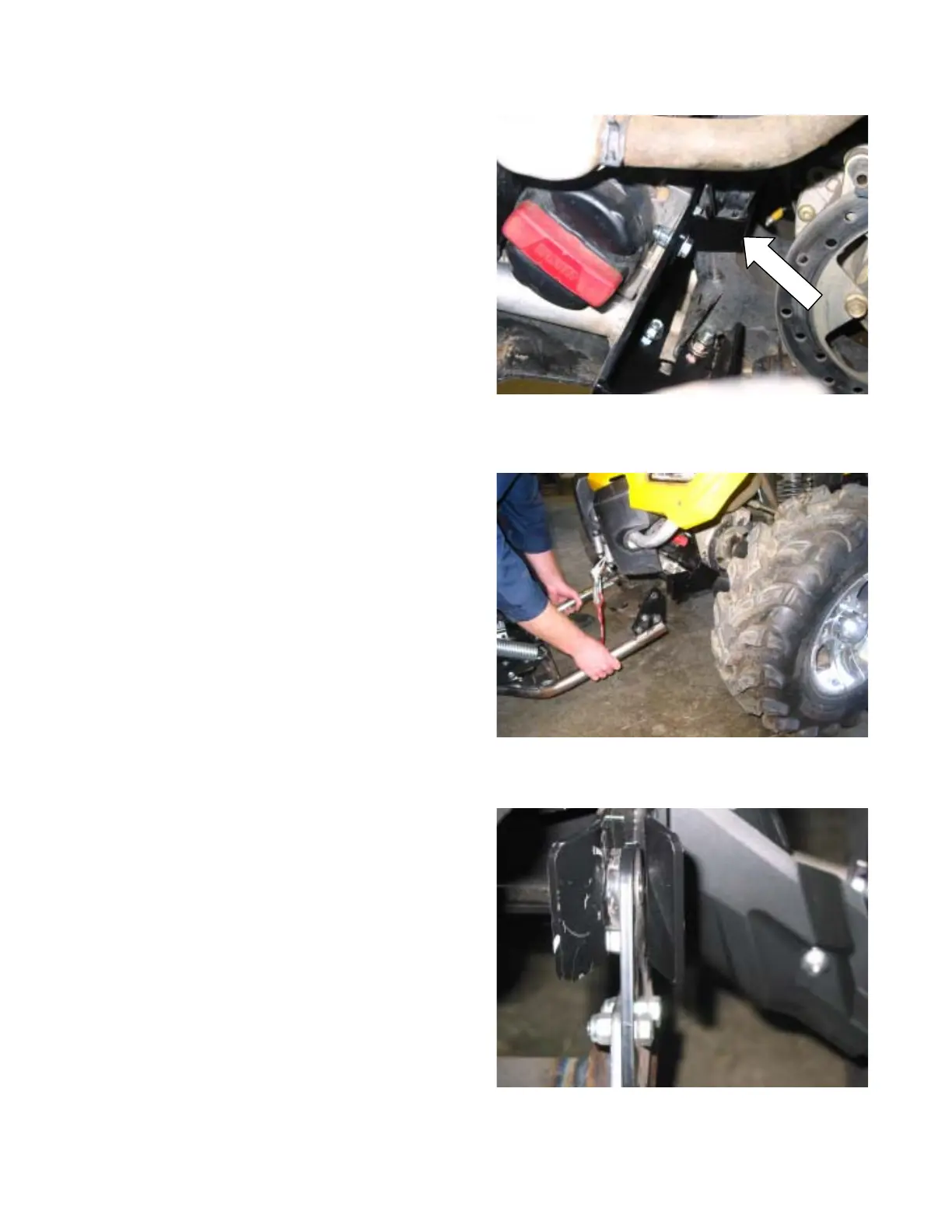

9. Placer l’étrier autour de la partie arrière de la
barre du cadre principal et le boulonner sur le
kit de montage de lame (Figure 7). Serrer les
boulons aux couples de serrage recommandés.
S’il n’y a pas besoin d’installer le treuil, passer à
l’étape 11.
10. Voir les instructions de montage du kit de treuil
WARN en ce qui concerne le câblage et la
connexion des bornes au treuil.
11. Pour fixer la lame au VTT, aligner les tubes
poussoir de lame avec les languettes du kit de
montage de lame. Soulever les tubes poussoir
de lame et placer les galets dans les berceaux
du kit de montage de lame (Figure 8 et 9).
Enfoncer la cheville (C1) dans le kit de montage
ainsi que le tube poussoir, puis verrouiller le clip
de retenue de la cheville sur les languettes.
Figure 8
Figure 9
Figure 7
