WARN INDUSTRIES
6
ELEKTRISKA ANSLUTNINGAR
VARNING
Placera alltid de medföljande
terminalskorna på kablar och terminaler.
VARNING
Dra aldrig elkablar över vassa
kanter.
VARNING
Dra aldrig elkablar i närheten av
delar som hettas upp.
VARNING
Dra aldrig elektriska ledningar
över batteripoler.
VARNING
Avlägsna alltid smycken och använd
skyddsglasögon när du genomför batterianslutningar.
VARNING
Dra aldrig elkablar igenom eller i
närheten av rörliga delar.
VARNING
Isolera och skydda alltid alla lösa
elkablar och elanslutningar.
VARNING
Montera aldrig kontaktorn när elektriska
terminaler be nner sig i kontakt med metallföremål.

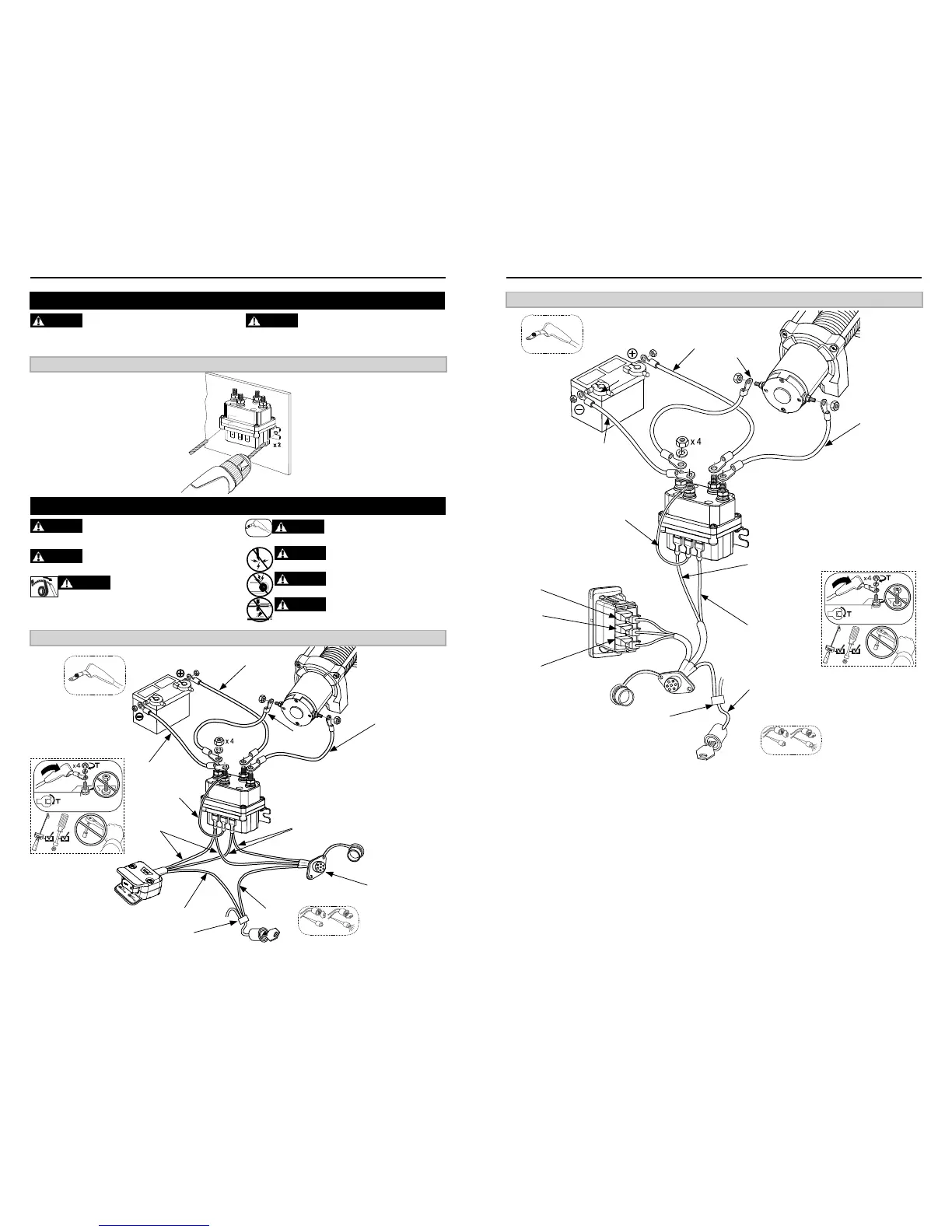

KONTAKTORMONTERING endast VRX-vinsch
Blå
Röd
Svart
Svart
Grön
Röd
Gul
Fjärruttag
(tillval)
Röd
Brun
VRX 25/35
STEG5: ANSLUTNING AV DIN UTRUSTNING
VARNING
Kontrollera alltid att bränsleslangar,
bränsletank, bromsledningar, elledningar, osv. inte
berörs under borrningsarbetet.
STEG4: MONTERA DIN KONTAKTOR endast VRX-vinsch
/N
MCJO
3,6-3,9Nm
32-34,5 lb-in
*Wire splice ingår inte
WARN INDUSTRIES
7
ELEKTRISKA ANSLUTNINGAR
VRX 45
Svart
Blå
Röd
Svart
Svart
Grön
Röd
Gul
Svart
Grön
/N
MCJO
3,6-3,9Nm
32-34,5 lb-in
Röd
Brun
*Wire splice ingår inte
