Watts IntelliFlow A2C-SC User Manual

40
IS-A2C-SC-IntelliFlow 2102 © 2021 Watts
L’alimentation DOIT être coupée pendant l’installation ou l’entretien du robinet!
Ne branchez pas le robinet sur le circuit d’alimentation avant la fin de l’assemblage.
AVIS
Conçu pour une installation verticale uniquement!
Installation du boîtier mural pour IntelliFlow
MD
(A2C-SC-WB)
1. Coupez l’alimentation électrique de la prise électrique qui sera utilisée avec l’IntelliFlow.
2. Coupez les arrivées d’eau chaude et d’eau froide.
3. Retirez la plaque de garniture (fig.5 et 6) et mettez-la de côté jusqu’à ce que la finition
du mur soit terminée (peinture, papier, lambrissage, etc.).
4. Installez les quatre languettes de montage fournies dans les logements situés de part et
d’autre de l’armoire murale (Figure7).
5. Positionnez l’A2C-SC-WB entre deux poteaux muraux, comme indiqué dans la Figure7.
Vérifiez le niveau et attachez les languettes de montage sur les poteaux.
6. Retirez le cache du bouchon d’évacuation. Installez la tuyauterie d’évacuation et la
tuyauterie d’alimentation en eau sur le raccord IntelliFlow approprié. Les deux raccords
IntelliFlow peuvent être utilisés pour l’alimentation en eau chaude ou en eau froide.

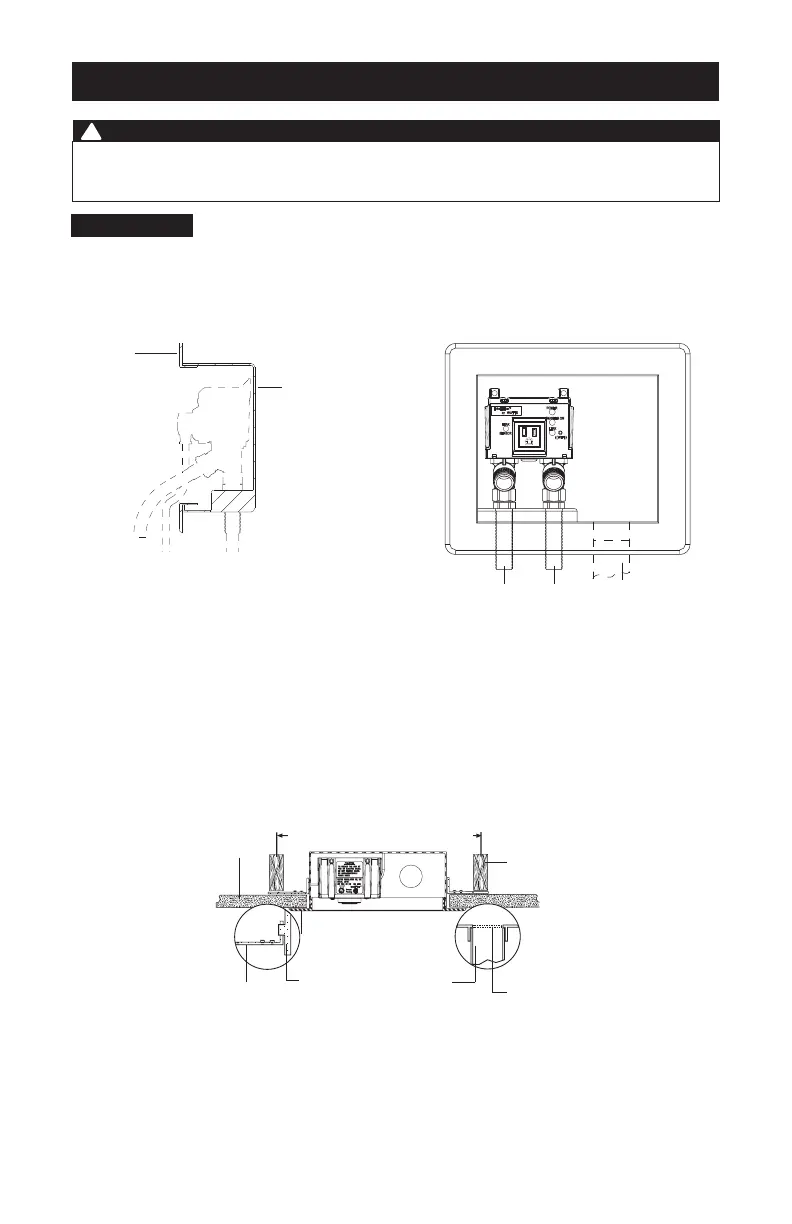

Figure6
(vue frontale)
Plaque de garniture
Raccord pour l’alimentation en eau Raccord d’évacuation
U
L
R
LISTED
3P47
Figure7
(vue de dessus)
Mur fini
Charpente
murale
Cache du
bouchon
d’évacuation
Drain
Plaque de garniture
Fentes de
montage (4)
Languettes de
montage (4)
16po (406mm) sur le centre– Typique
AVERTISSEMENT
!
Figure5
(vue de côté)
Plaque de
garniture
Boîtier mural
